基于51单片机的电子琴的设计

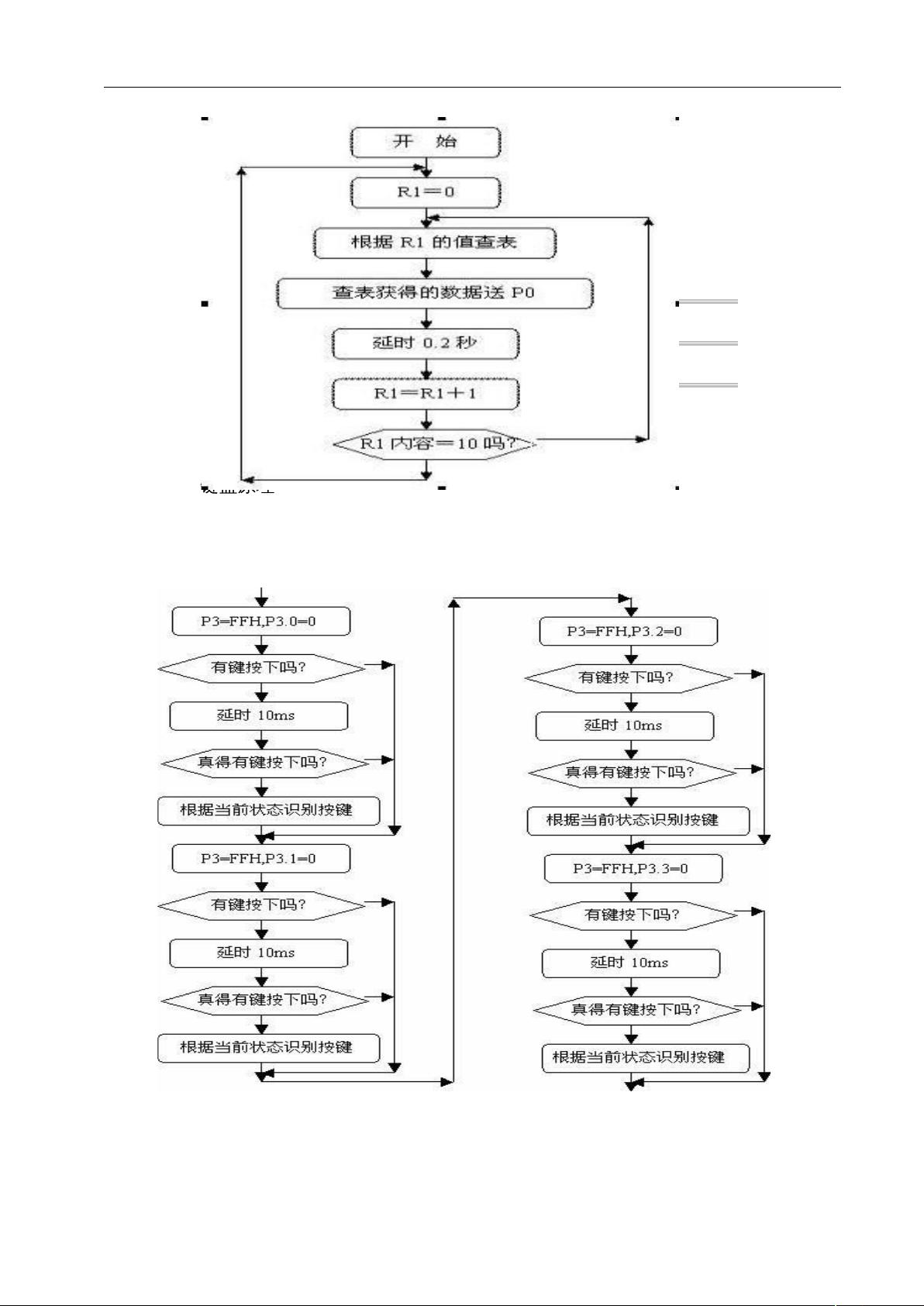

本简易电子琴的设计可实现的功能如下：程序中预存了一首音乐《世上只有妈妈好》，通过一个独立键盘可以实现对该音乐的播放和停止操作的控制。4*4矩阵键盘的16个按键分别对应着16个不同的音符，分为高、低两个八度，当按下某一按键，会发出相应的音调。按下按键时，扬声器会发出声音，松开按键后，扬声器停止发声，按键的时间越长，发声时间越久。连续按下不同的按键，可以实现乐曲的演奏。 在现代电子技术飞速发展的今天，各种智能化的电子乐器层出不穷。然而，在这些高科技设备的背后，基于传统单片机的电子琴项目依然具有教育意义和实用价值。本次课程设计所涉及的项目——基于51单片机的简易电子琴，就是一个将音乐与电子技术相结合的实例。本项目不仅为学习者提供了一个实践单片机编程和音乐合成技术的平台，也展现了如何通过基础硬件和软件设计实现音乐播放与演奏的趣味性。 从硬件角度来看，本项目的核心为AT89C51单片机，一款广泛应用于教学和实际开发的微控制器。它拥有强大的处理能力，能够满足控制电子琴各项功能的需求。电子琴的按键输入采用了4x4矩阵键盘，共16个按键，每个按键代表一个音符，覆盖了高低两个八度的音域。在这样的设计下，用户可以通过按压不同按键来选择不同的音符，并通过按压持续时间来控制音符的长短，从而模拟出真实的演奏效果。 当用户按下键盘上的某个按键时，单片机的程序便开始执行一系列操作来控制扬声器发声。单片机需要通过其内置的定时/计数器T0来计算出每个音符对应的频率周期，并设定定时器以产生相应频率的音频脉冲。例如，要产生523Hz的中音DO，就需要计算出对应的计数值，并将其作为定时器的计数初值。这种技术的运用，让初学者能够直观地理解数字音频信号的生成过程。 在软件实现方面，本设计同样值得一提。音乐播放的实现基于定时/计数器原理，利用单片机定时器中断来周期性地翻转输出引脚（如P1.0）的状态，从而产生方波信号。通过查表方式，程序能够快速确定每个音符的频率和定时器的计数值，实现了简单但有效的音乐播放机制。 硬件部分的设计则主要集中在Protues仿真软件中完成，这里模拟了包括矩阵键盘、扬声器、主控电路（AT89C51）和独立按键在内的各个组件。在Protues中，利用P3口对矩阵键盘进行扫描，通过比较P3口的赋值和实际状态来检测按键操作，并将按键信息反馈给单片机。单片机通过读取这些信息来决定执行音乐播放还是停止的指令。 总体而言，这款基于51单片机的电子琴设计不仅提供了一个了解单片机编程和音乐合成的良好平台，而且通过实践操作，加深了学习者对单片机工作原理和音乐信号处理的理解。随着学习者在此基础上进一步探索和创新，这门课程设计能够激发学习者对电子音乐制作领域的兴趣，为未来可能的职业道路打下坚实的基础。同时，这种项目也具有较好的扩展性，可以根据需要添加新的功能，例如音乐编辑、录音、播放多种音乐等，这使得基于51单片机的简易电子琴不仅适合教学和学习，也有着广阔的应用前景。
