实验一 A/D 与 D/A 转换
一、实验目的
1、通过编程熟悉 VC++的 Win32 Console Application 的编程环境；
2、通过编程熟悉 PCI-1711 数据采集卡的数据输入输出；
3、了解采集卡 AD 转换芯片的转换性能；
4、通过实验了解字节数与二进制数的转换。
二、实验设备
1．THBDC-1 型 控制理论·计算机控制技术实验平台
2．PCI-1711 数据采集卡一块
3．PC 机 1 台(安装软件“VC++”及“THJK_Server”)
三、实验原理
1．数据采集卡
PCI-1711 是输入功能强大的低成本多功能 PCI 总线卡。
特点：16 路单端模拟量输入
12 位 A/D 转换器，采样速率可达 100KHz
每个输入通道的增益可编程
自动通道/增益扫描
卡上 1K 采样 FIFO 缓冲器
2 路 12 位模拟量输出（仅 PCI-1711）
16 路数字量输入及 16 路数字量输出
可编程触发器/定时器

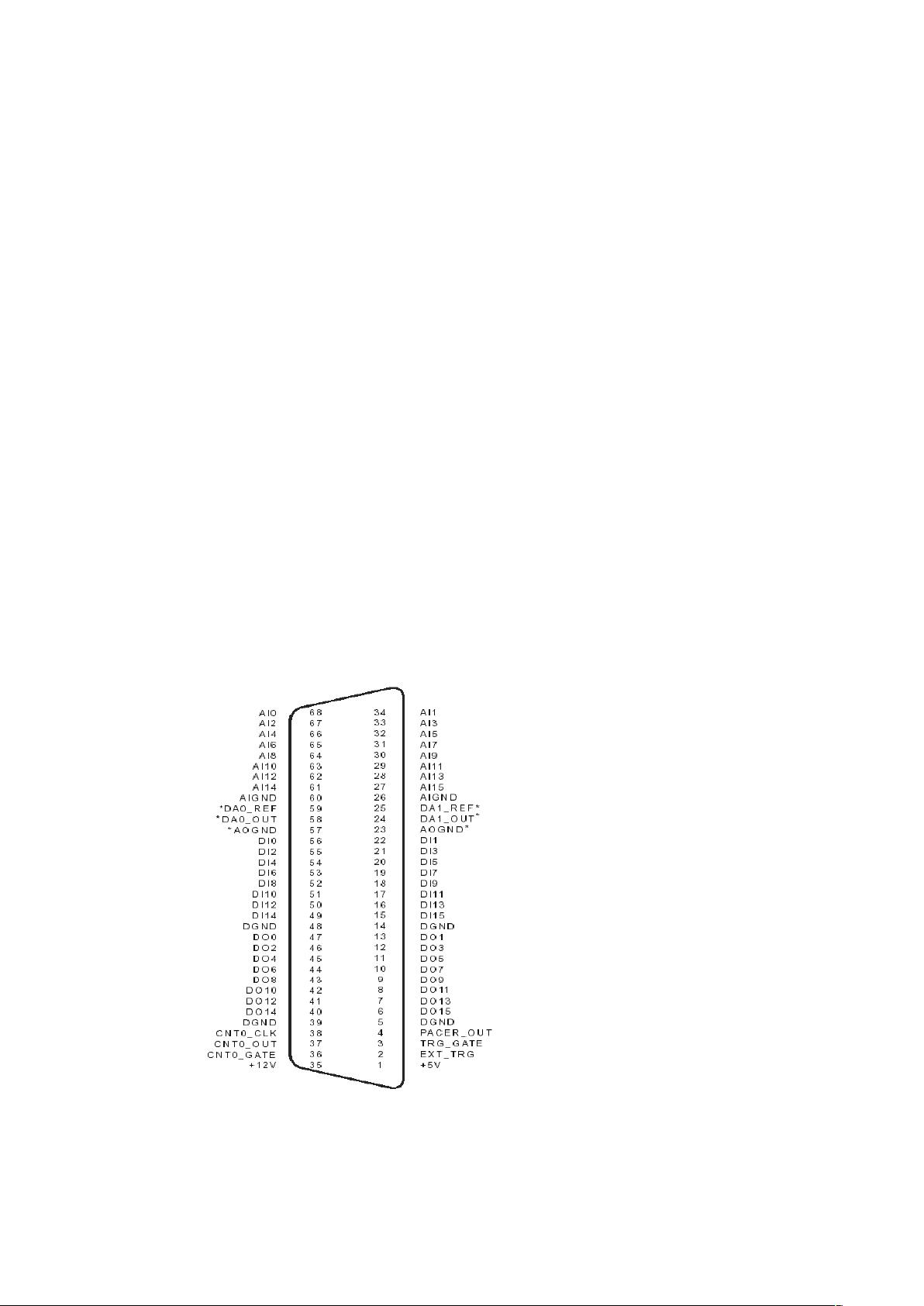

图1-1 PCI-1711卡管脚图
