PowerDesigner概念模型物理模型整理.pdf

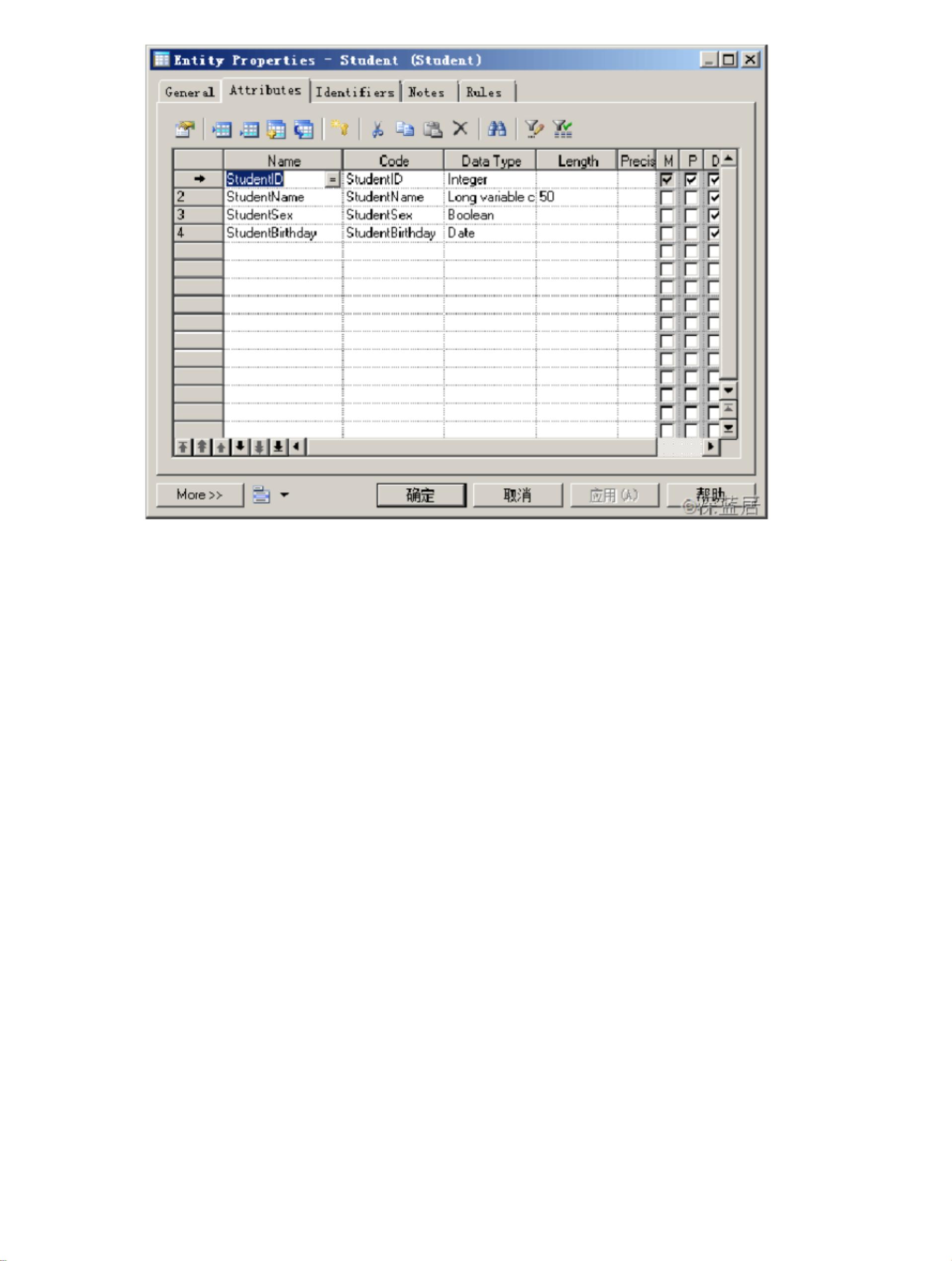

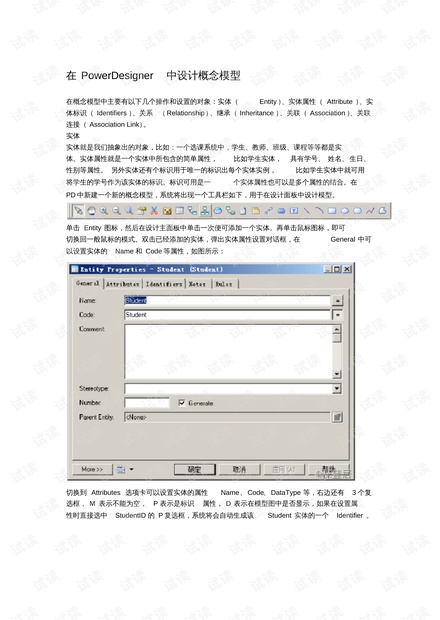

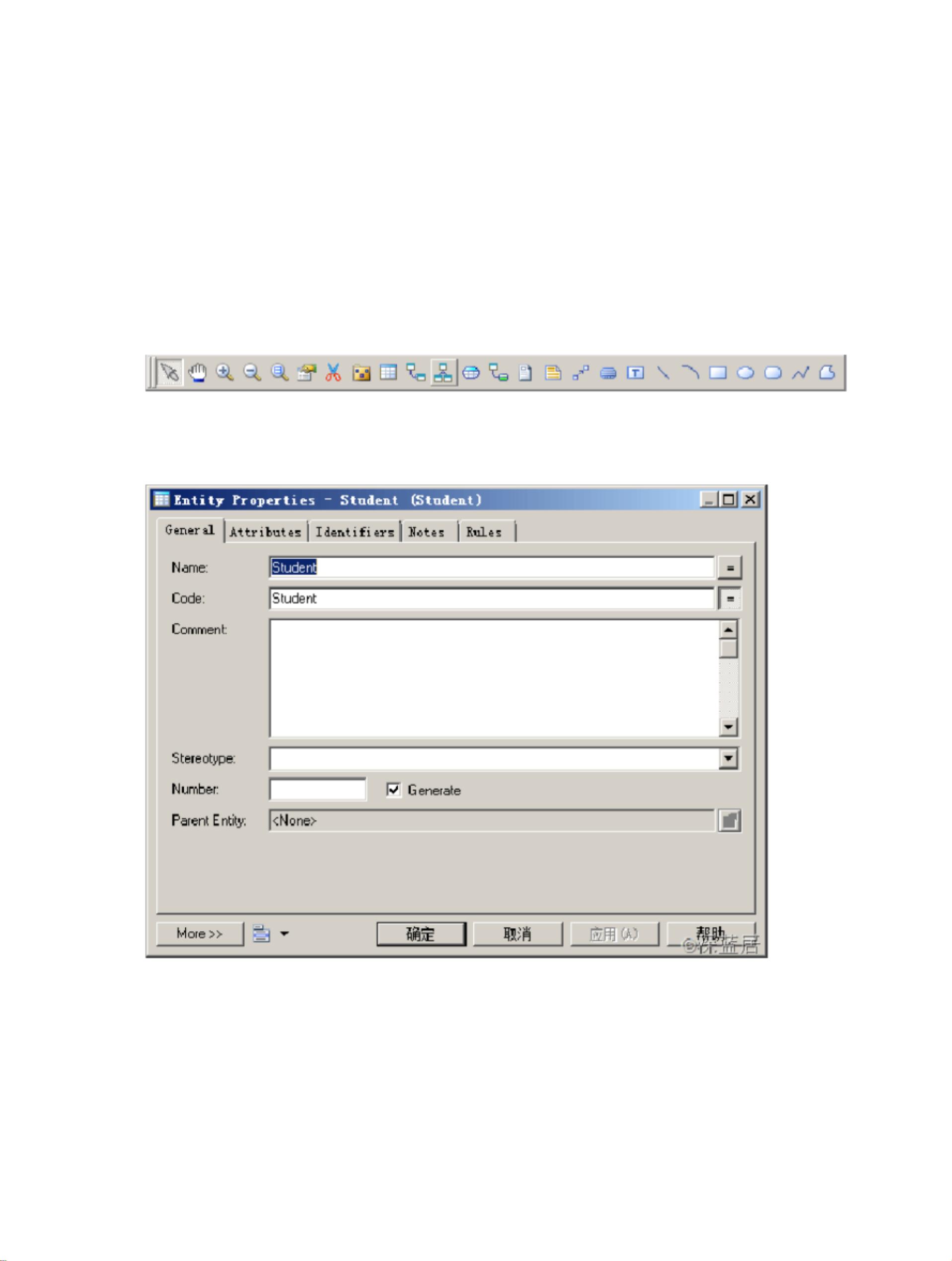

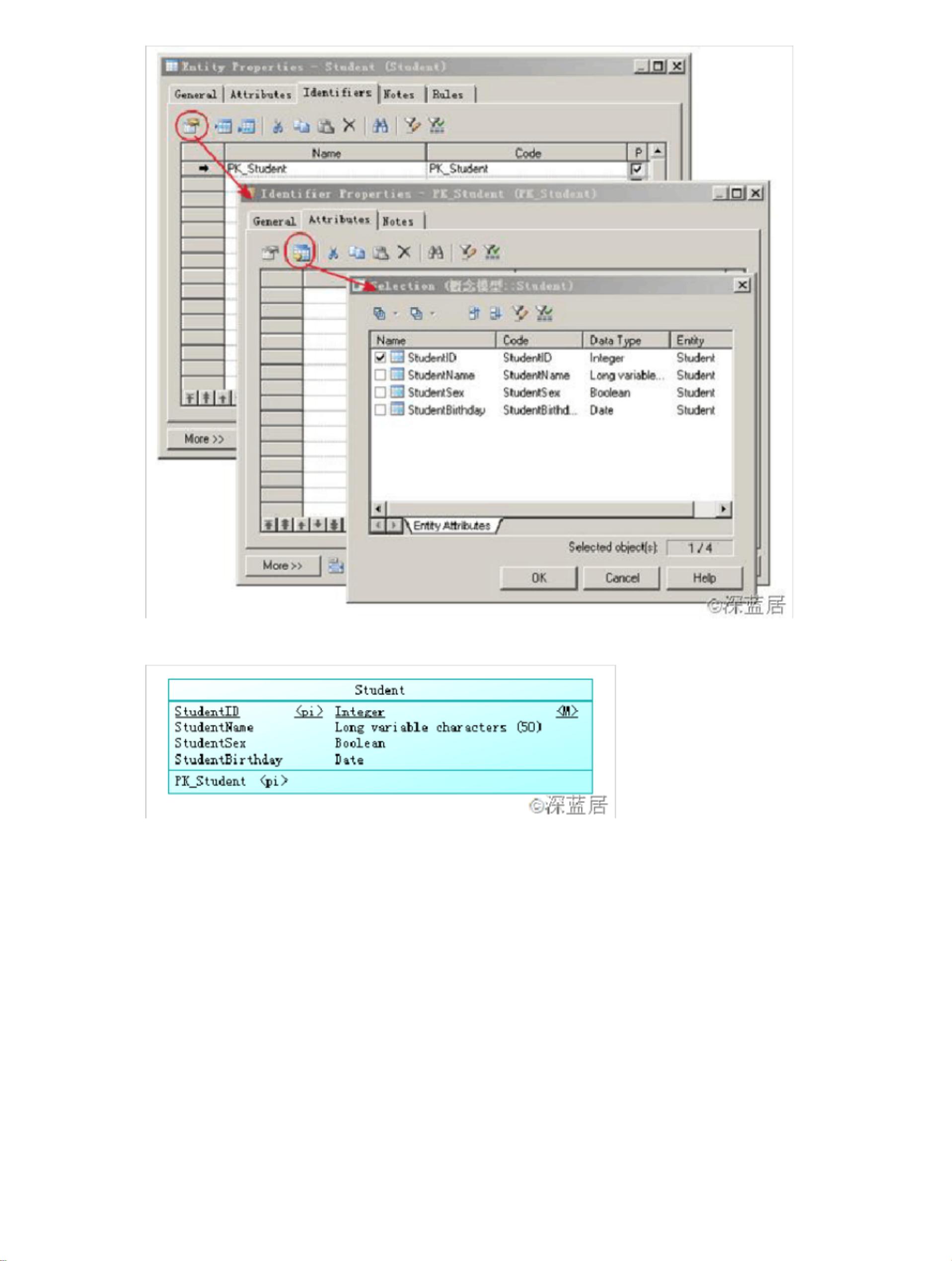

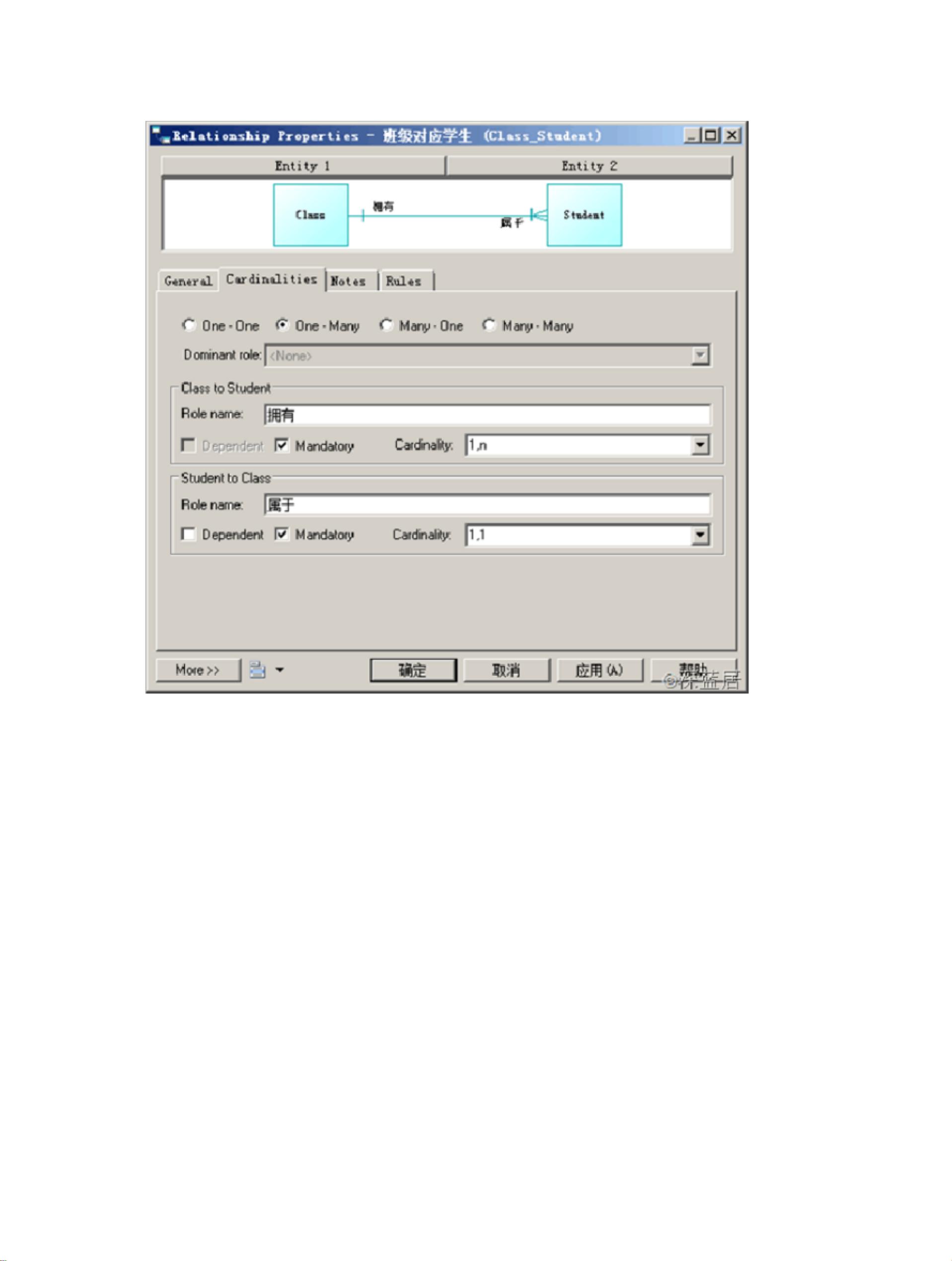

PowerDesigner是一款强大的数据库建模工具，它允许用户创建和管理概念模型、逻辑模型以及物理模型。在本案例中，我们将详细探讨如何在PowerDesigner中构建和配置概念模型，特别是涉及实体、属性、标识、关系、继承和关联等关键概念。 **实体（Entity）** 实体是我们业务领域中的核心对象，它们代表了现实世界中的事物或概念。例如，在选课系统中，实体可能包括学生、教师、班级和课程。创建实体时，通常会为其设置名称（Name）和代码（Code）以便于识别和编程。 **实体属性（Attribute）** 实体属性是指实体所具有的特性或特征。以学生实体为例，属性可能包括学号、姓名、生日和性别。属性有自己的名称（Name）、代码（Code）和数据类型（DataType）。在PowerDesigner中，可以通过属性设置对话框进行详细配置，还可以指定属性是否可为空（M）、是否为主键（P）以及是否在模型图中显示（D）。 **标识（Identifiers）** 标识用于唯一标识每个实体实例。在学生实体中，学号可能被用作标识，它可以是一个单独的属性，也可以是多个属性的组合。在Identifiers选项卡中，可以手动设置或让系统自动为标识属性生成Identifier。 **关系（Relationship）** 关系描述了实体之间的相互联系。PowerDesigner支持四种基本的关系类型：一对一（1:1）、一对多（1:n）、多对一（n:1）和多对多（m:n）。例如，班级实体和学生实体之间是一对多关系，一个班级可以有多个学生，但一个学生只能属于一个班级。在设计面板中，可以通过点击Relationship按钮并分别在两个实体上单击来创建关系，并设置其属性如名称、代码和基数。 **继承（Inheritance）** 在概念模型中，继承允许我们抽象出一个共享属性的通用实体，其他实体可以继承这些属性。例如，学生和教师都属于人，人实体可以包含共有的属性，如性别和生日，而学生和教师的特定属性（如学号和职称）则分别放在各自的实体中。然而，需要注意的是，数据库管理系统（DBMS）通常不直接支持继承，因此在后续的逻辑模型和物理模型转换中，继承会被转换为实际的实体和表结构。 **关联（Association）** 关联是一种特殊的实体连接，它表示了两个实体之间更为复杂的关系，这种关系不能仅通过简单的实体关系来描述。在Merise模型方法学中，关联常常与“事件”相关联，表示实体之间的交互。例如，学生和课程之间的选课关系，可以通过一个关联实体（如选课记录）来表示，这个关联实体包含了选课过程中的附加信息，如选课时间、成绩等。 在PowerDesigner中，创建关联关系同样需要设置关系的名称、代码和基数，以及在关联两端实体间的角色名称。通过这种方式，PowerDesigner提供了灵活的方式来描绘和管理复杂的数据模型，帮助开发者更好地理解和实现业务需求。在设计过程中，不断地调整和优化模型，确保它能够准确地反映业务逻辑，是使用PowerDesigner进行数据库设计的关键步骤。
