VC++串口上位机简单教程

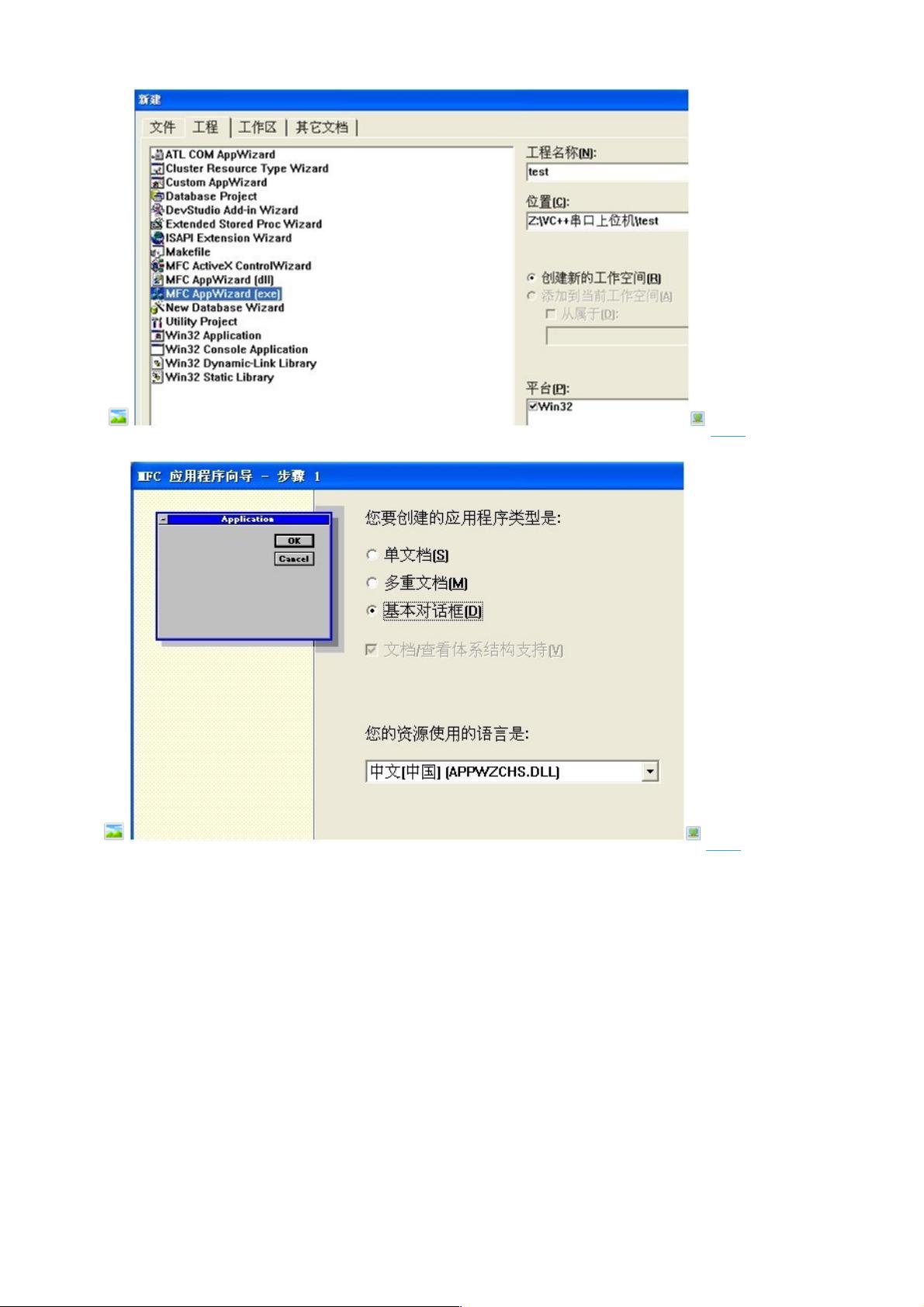

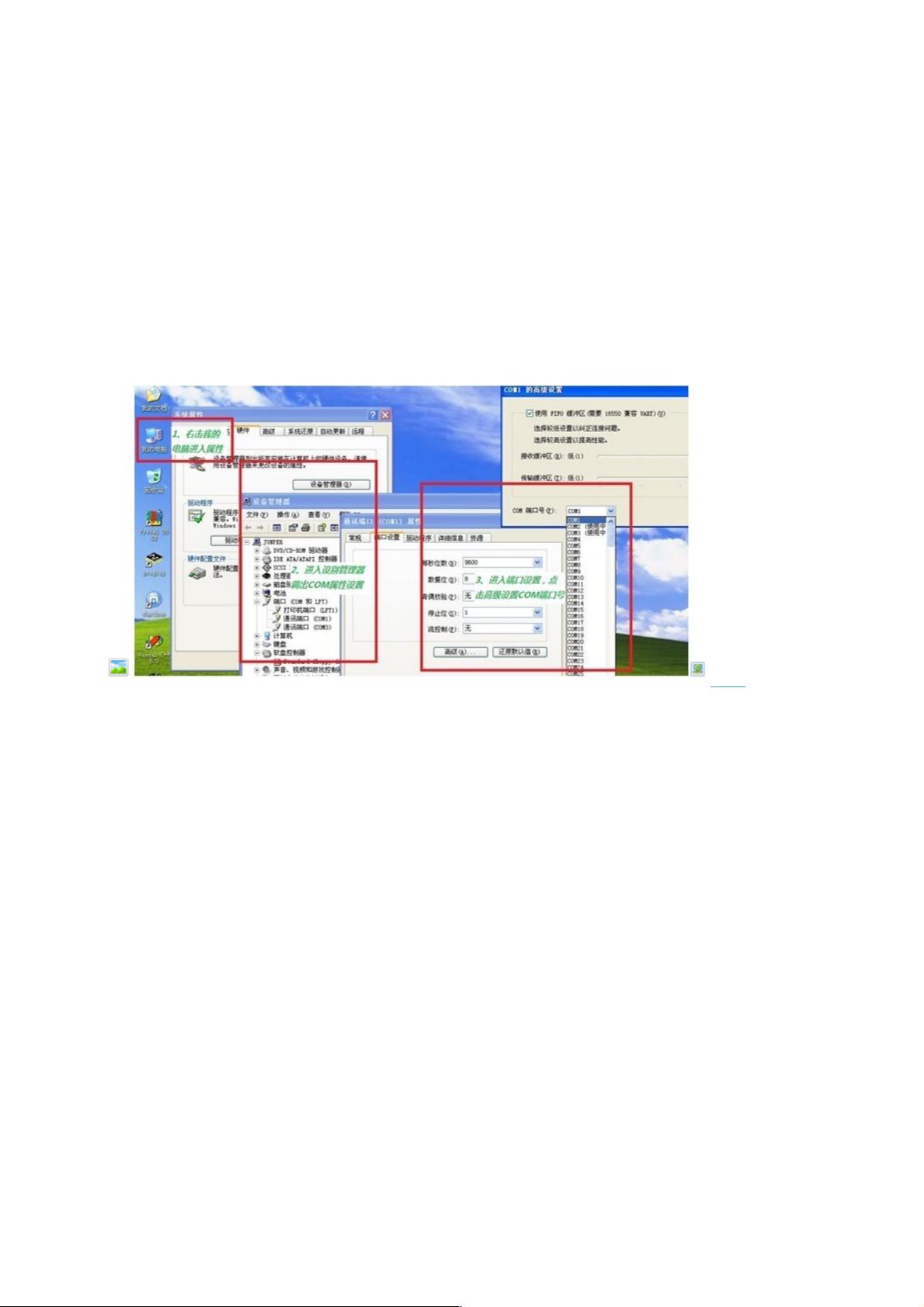

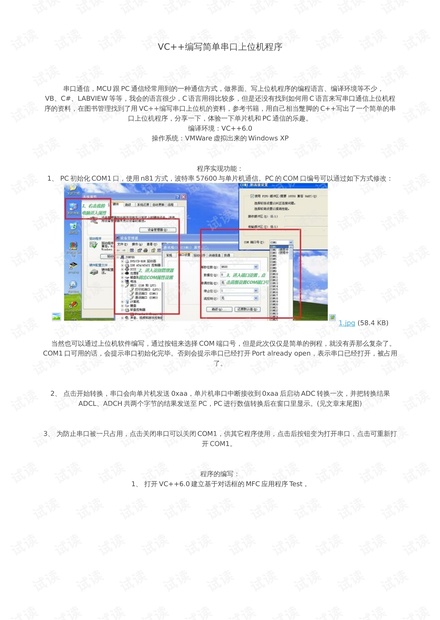

### VC++串口上位机简单教程 #### 一、串口通信简介 串口通信是一种常见的通信方式，尤其在微控制器(MCU)与个人计算机(PC)之间进行数据交换时非常实用。通常，这种通信方式涉及到多种编程语言和开发环境，如VB、C#、LabVIEW等。本教程将详细介绍如何使用VC++来开发一个简单的串口通信上位机程序。 #### 二、开发环境配置 - **编译器**: Microsoft Visual C++ 6.0 - **操作系统**: Windows XP (本例中使用的是VMWare虚拟机) #### 三、程序功能实现 该程序主要实现了以下功能： 1. **初始化串口**：程序启动后，会尝试初始化计算机上的COM1串口，设置波特率为57600bps，数据位为8位，无校验位，停止位为1位。如果成功，则会在界面上显示初始化成功的消息；若COM1已被其他程序占用，则会显示错误消息。 2. **发送命令并接收数据**：用户可以通过点击“开始转换”按钮向单片机发送命令`0xAA`。单片机接收到命令后会启动ADC转换，并将转换结果（包括低字节ADCL和高字节ADCH）回传给PC。PC端程序负责解析这些数据并在界面上显示转换结果。 3. **关闭串口**：为了防止串口被持续占用，程序还提供了关闭串口的功能。点击“关闭串口”按钮即可释放COM1，使其可供其他程序使用。 #### 四、程序开发步骤 1. **创建项目**：打开VC++6.0，创建一个新的基于对话框的MFC应用程序，命名为“Test”。 2. **添加MSComm控件**：通过工程 -> 增加到工程 -> Components and Controls -> 双击 Registered ActiveX Controls -> 选择 Microsoft Communications Control, version 6.0 -> Insert。这将添加一个串口通信控件到项目中。 3. **设计界面**：删除默认的确认、取消和提示框，添加电话图标、静态文本、按钮和编辑框。调整控件位置，使界面更美观。 4. **设置控件属性**：对编辑框、静态文本和按钮设置相应的属性，例如编辑框设置为多行和垂直滚动，按钮和静态文本修改其标题。 5. **添加控制变量**：通过MFC Class Wizard为MSComm控件和按钮添加控制变量，以便在代码中访问它们。 6. **编写代码**：在程序中添加必要的代码来处理串口通信事件，如接收数据并更新界面显示。这包括定义全局变量、设置串口参数、处理接收到的数据等。 #### 五、关键代码示例 - **全局变量定义**： ```cpp int gllen; // 记录接收数据的个数 CProgressCtrl* pbar; // 操作进度条 CString strRXDdata; // 显示转换值 ``` - **处理串口事件**： ```cpp void CTtestDlg::OnCommReceive(CWnd* pWnd, UINT nSel, DWORD dwEv) { VARIANT variant1; COleSafeArray safearray; // 获取接收到的数据 m_comm1.GetInput(&variant1); safearray = variant1.parray; // 处理数据 for (int i = 0; i < safearray.GetDimSize(1); i++) { BYTE data = (BYTE)safearray.GetElement(i); // 数据处理逻辑 if (data == 0xAA) // 检查是否为命令 { // 开始处理ADC转换结果 } else { // 更新界面显示 strRXDdata += _T("Received: "); strRXDdata += _T(hex(data)); UpdateData(FALSE); } } } ``` #### 六、测试与调试 完成以上步骤后，确保所有控件正确设置，并且代码逻辑清晰。运行程序，检查串口初始化、数据发送和接收等功能是否正常工作。 #### 七、总结 通过本教程的学习，读者应该能够掌握使用VC++开发串口通信上位机程序的基本方法。此程序虽然简单，但涵盖了串口初始化、数据发送接收以及基本的界面交互功能，为后续更复杂的串口通信应用奠定了坚实的基础。
