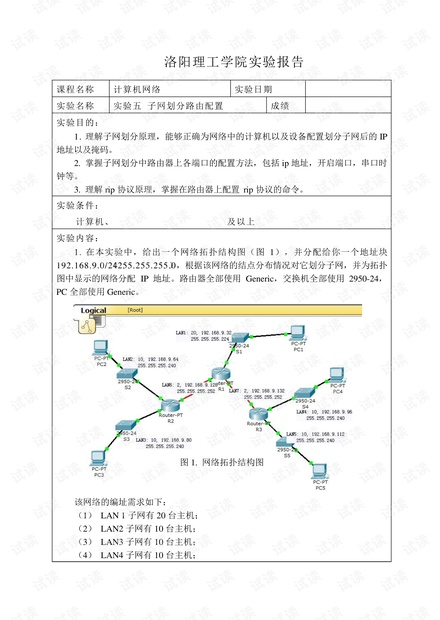

子网划分路由配置实验报告 本实验报告主要介绍了子网划分路由配置的实验过程，旨在帮助学生理解子网划分原理、掌握子网划分中路由器上各端口的配置方法、理解RIP协议原理，并掌握在路由器上配置RIP协议的命令。 1. 子网划分原理 子网划分是指将大型网络划分成多个小型网络，以提高网络的可靠性和安全性。子网划分可以根据实际网络情况进行划分，通常按照网络的物理结构、拓扑结构、设备数目等因素进行划分。在本实验中，我们将一个大型网络划分成七个小型网络，分别是LAN1、LAN2、LAN3、LAN4、LAN5、LAN6和LAN7。 2. 子网划分配置 在本实验中，我们使用Cisco Packet Tracer 5.1软件来模拟网络拓扑结构图。我们将每个子网分配一个IP地址块，并根据子网的需求进行划分。例如，LAN1子网需要20台主机，我们将其划分成192.168.9.32/27的子网，子网掩码为255.255.255.224，第一个可用地址为192.168.9.33，最后一个可用地址为192.168.9.62。 3. 路由器配置 在本实验中，我们使用Generic路由器，配置每个端口的IP地址、掩码和网关。例如，R1路由器的F0/0端口IP地址为192.168.9.34，子网掩码为255.255.255.224，默认网关为192.168.9.34。 4. RIP协议配置 RIP（Routing Information Protocol）是一种动态路由协议，用于自动学习路由表。在本实验中，我们在路由器上配置RIP协议，使其自动学习路由表。具体方法是，在全局配置模式下输入命令R2(config)#router rip，接着输入命令R2(config-router)#network 192.168.9.64和R2(config-router)#network 192.168.9.80，以配置RIP协议。 5. 结果分析 通过本实验，我们可以了解子网划分原理和路由器配置方法，掌握RIP协议配置命令，提高了网络管理和维护能力。本实验报告也为后续的网络实验和项目奠定了基础。
