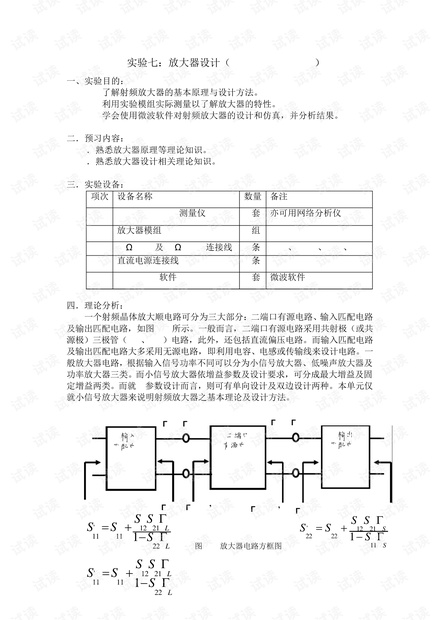

实验七：放大器设计（Amplifier Design） *
一、实验目的：
1.了解射频放大器的基本原理与设计方法。
2.利用实验模组实际测量以了解放大器的特性。
3.学会使用微波软件对射频放大器的设计和仿真，并分析结果。
二．预习内容：
1．熟悉放大器原理等理论知识。
2．熟悉放大器设计相关理论知识。
三．实验设备：
项次 设备名称 数量 备注
1 MOTECH RF2000 测量仪 1套 亦可用网络分析仪
2 放大器模组 1组 RF2KM7-1A
3 50Ω BNC及 1MΩ BNC 连接线 4条 CA-1、CA-2 、CA-3、CA-4
4 直流电源连接线 1条 DC-1
5 MICROWAVE软件 1套 微波软件
四．理论分析：
一个射频晶体放大顺电路可分为三大部分：二端口有源电路、输入匹配电路
及输出匹配电路，如图 7-1所示。一般而言，二端口有源电路采用共射极（或共
源极）三极管（BJT、FET）电路，此外，还包括直流偏压电路。而输入匹配电路
及输出匹配电路大多采用无源电路，即利用电容、电感或传输线来设计电路。一
般放大器电路，根据输入信号功率不同可以分为小信号放大器、低噪声放大器及
功率放大器三类。而小信号放大器依增益参数及设计要求，可分成最大增益及固
定增益两类。而就 S参数设计而言，则可有单向设计及双边设计两种。本单元仅
就小信号放大器来说明射频放大器之基本理论及设计方法。
L
L
S
SS
SS
22
2112
11
'
11
1
L
L
S
SS
SS
22
2112
11
'
11
1
S
S
S
SS
SS
11
2112
22
'
22
1
二端口
有源电路
输出
匹配电路
输入
匹配电路
Γ Γ ’
Γ
Γ Γ
Γ Γ
Γ ’

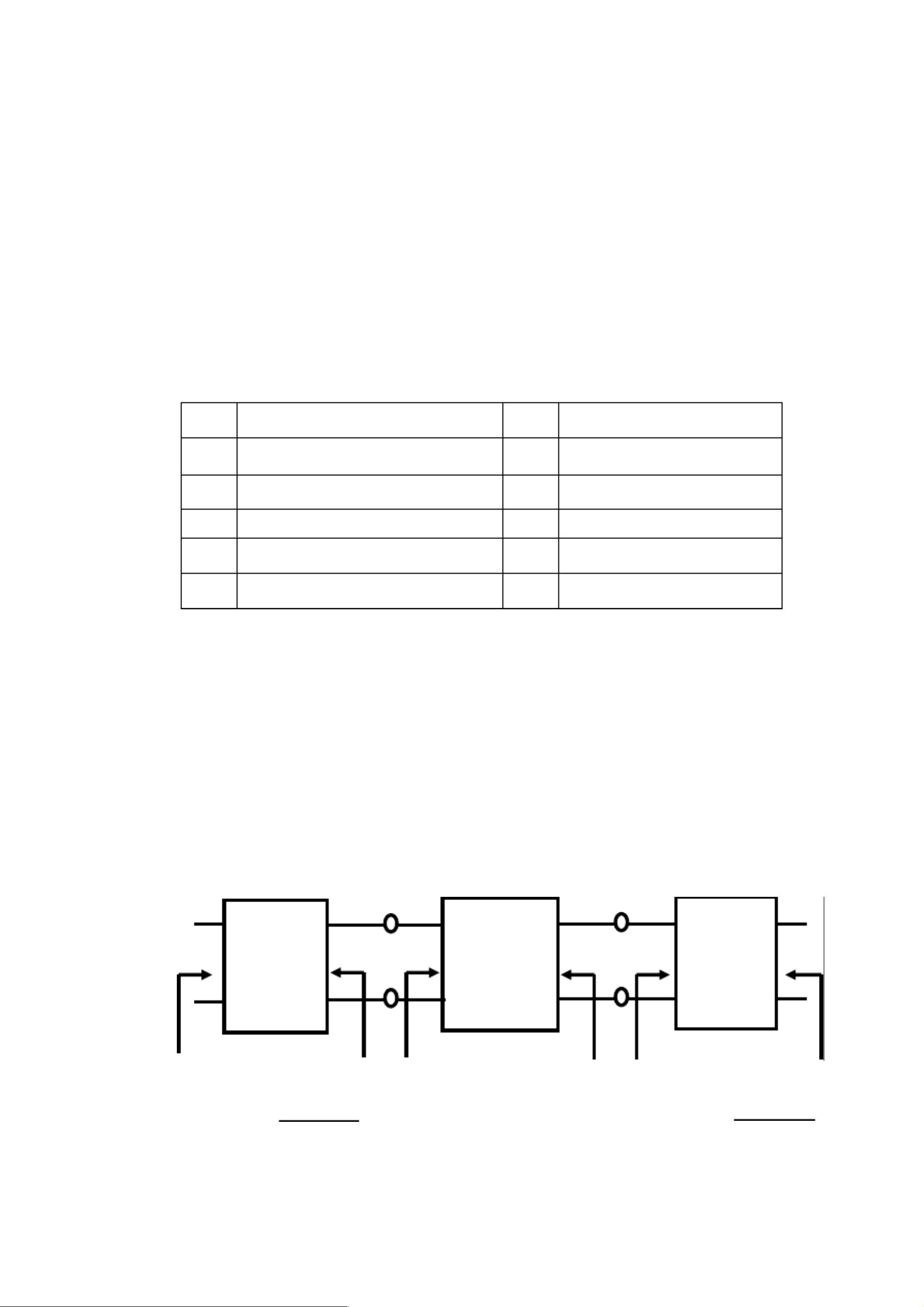

图 7-1 放大器电路方框图
