电 容 退 耦 原 理
采纳电容退耦是解决电源噪声问题的要紧方式。这种方式对提高瞬态电流的
响应速度，降 低电源分派系统的阻抗都超级有效。
关于电容退耦，很多资料中都有涉及，可是论述的角度不同。有些是从局部
电荷存储（即 储能）的角度来讲明，有些是从电源分派系统的阻抗的角度来讲
明，还有些资料的说明更 为混乱，一会提储能，一会提阻抗，因此很多人在看
资料的时候感到有些迷惑。其实，这 两种提法，本质上是相同的，只只是看待
问题的视角不同罢了。为了让大伙儿有个清楚的认 识，本文别离介绍一下这两
种说明。
从储能的角度来讲明电容退耦原理。
在制作电路板时，通常会在负载芯片周围放置很多电容，这些电容就起到电
源退耦作用。 其原理可用图 1 说明。

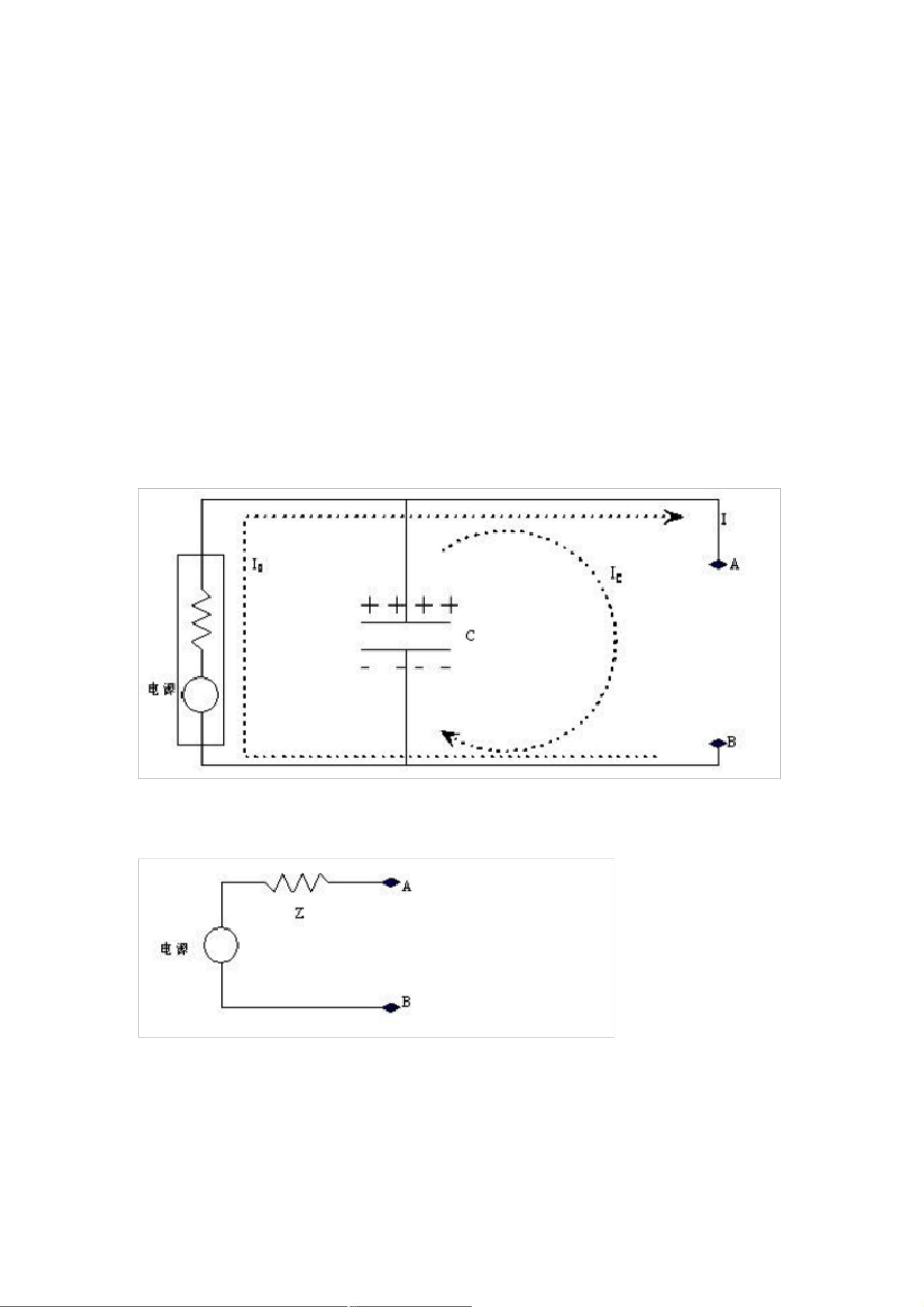

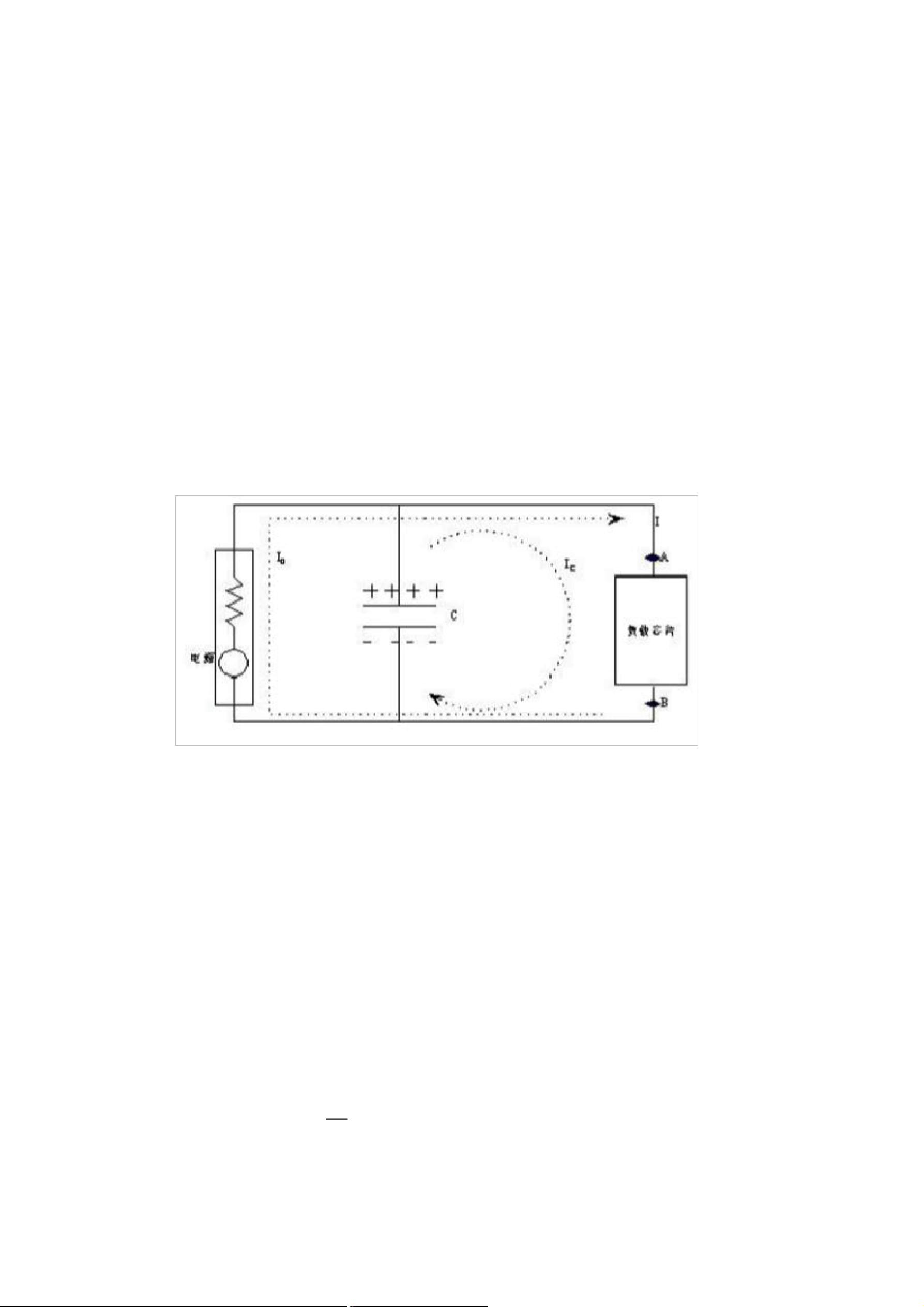

图 1 去耦电路
当负载电流不变时，其电流由稳压电源部份提供，即图中的 I0，方向如下
图。现在电容 两头电压与负载两头电压一致，电流 Ic 为 0，电容两头存储相
当数量的电荷，其电荷数量 和电容量有关。当负载瞬态电流发生转变时，由于
负载芯片内部晶体管电平转换速度极 快，必需在极短的时刻内为负载芯片提供
足够的电流。可是稳压电源无法专门快响应负载电 流的转变，因此，电流 I0 可
不能马上知足负载瞬态电流要求，因此负载芯片电压会降低。但 是由于电容电
压与负载电压相同，因此电容两头存在电压转变。关于电容来讲电压转变必 然
产生电流，现在电容对负载放电，电流 Ic 再也不为 0，为负载芯片提供电流。
依照电容等 式
：I=C
DV
只要电容量 C 足够大，只需很小的电压转变，电容
DT
就能够够提供足够大的电流，知足负载瞬 态电流的要求。如此就保证了负载芯
