基于
AT89C51单片机简易计算器的设计
【摘 要】单片机的出现是计算机制造技术高速发展的产物，它是嵌入式控制系统的核心，如今，它已广泛的
应用到我们生活的各个领域，电子、科技、通信、汽车、工业等。本设计是基于 51 系列单片机来进行的数字
计算器系统设计，可以完成计算器的键盘输入，进行加、减、乘、除六位数范围内的基本四则运算，并在 LCD
上显示相应的结果。设计电路采用 AT89C51单片机为主要控制电路，利用 MM74C922作为计算器 4*4 键盘的扫
描 IC 读取键盘上的输入。显示采用字符 LCD静态显示。软件方面使用 C语言编程，并用 PROTUES仿真。
【关键词】 简单计算器 单片机 LCD
【正 文】
一、总体设计
根据功能和指标要求，本系统选用 MCS-51
系列单片机为主控机。通过扩展必要的外围接口电路，实现对计算器的设计。具体设计如下：
（1）由于要设计的是简单的计算器，可以进行四则运算，为了得到较好的显示效果，采用
果。
LCD 显示数据和结
（2）另外键盘包括数字键（ 0～ 9）、符号键（ +、 - 、 ×、÷）、清除键和等号键，故只需要 16
个按键即可，设计中采用集成的计算键盘。
（3）执行过程：开机显示零，等待键入数值，当键入数字，通过 LCD显示出来，当键入+、 -
、* 、/ 运算符，计算器在内部执行数值转换和存储，并等待再次键入数值，当再键入数值后将显示键入的
数值，按等号就会在 LCD上输出运算结果。
（4）错误提示：当计算器执行过程中有错误时，会在LCD上显示相应的提示 , 如：当输入的数值或计算得到的
结果大于计算器的表示范围时，计算器会在 LCD上提示溢出；当除数为 0 时，计算器会在 LCD上提示错误。

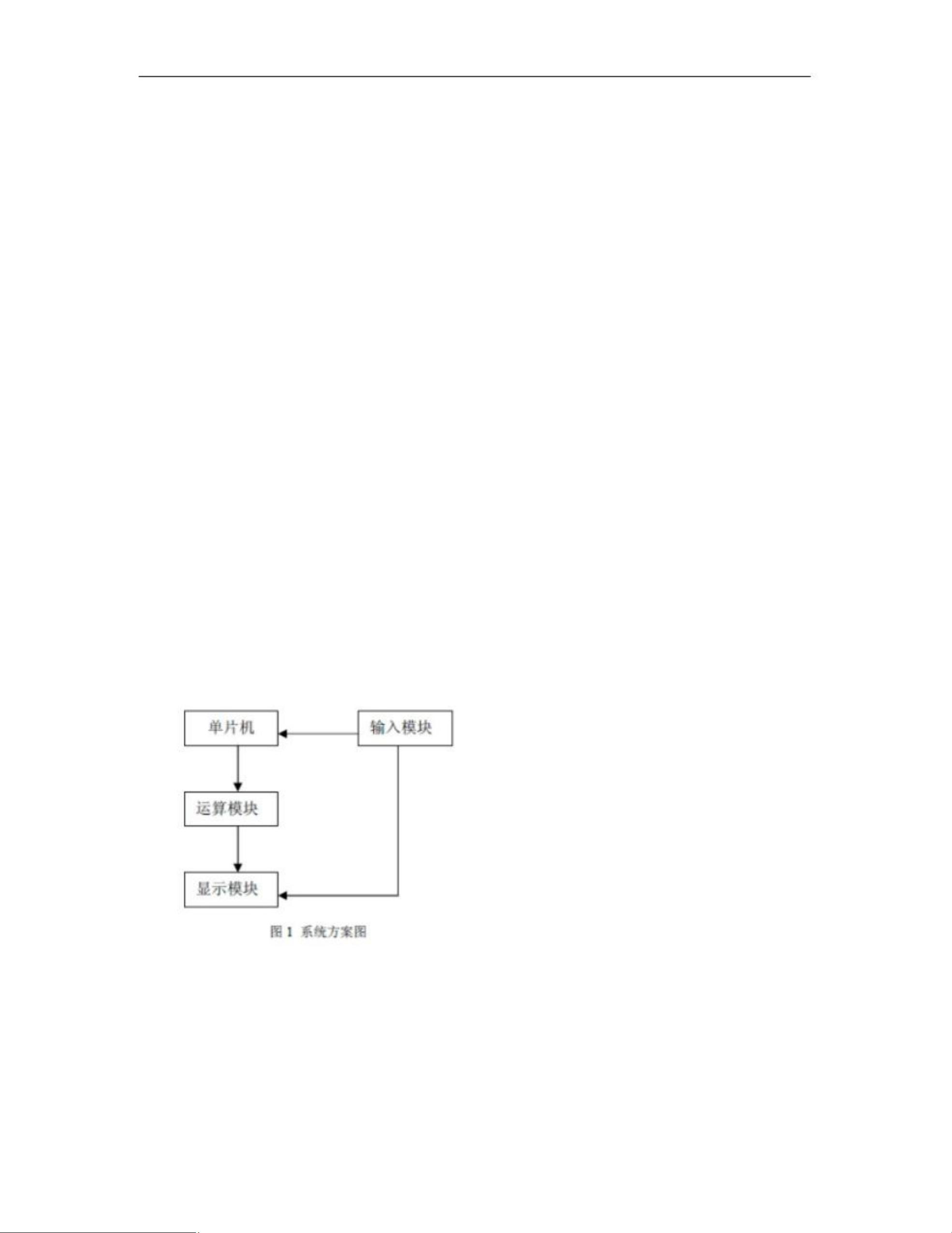

系统模块图：
二、硬件设计

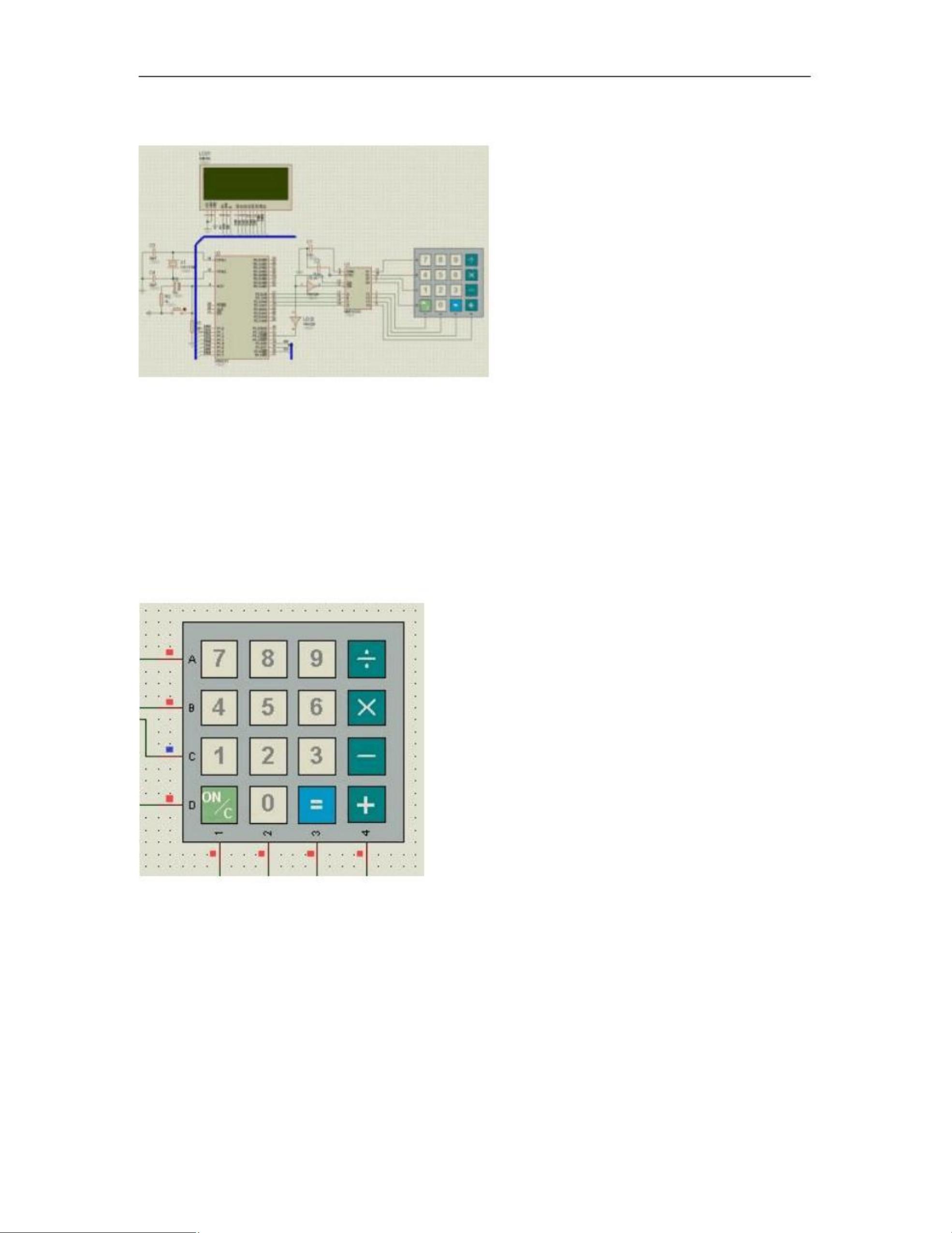

（一）、 总体硬件设计
本设计选用 AT89C51单片机为主控单元。 显示部分：采用 LCD静态显示。按键部分：采用 4*4 键盘；利用

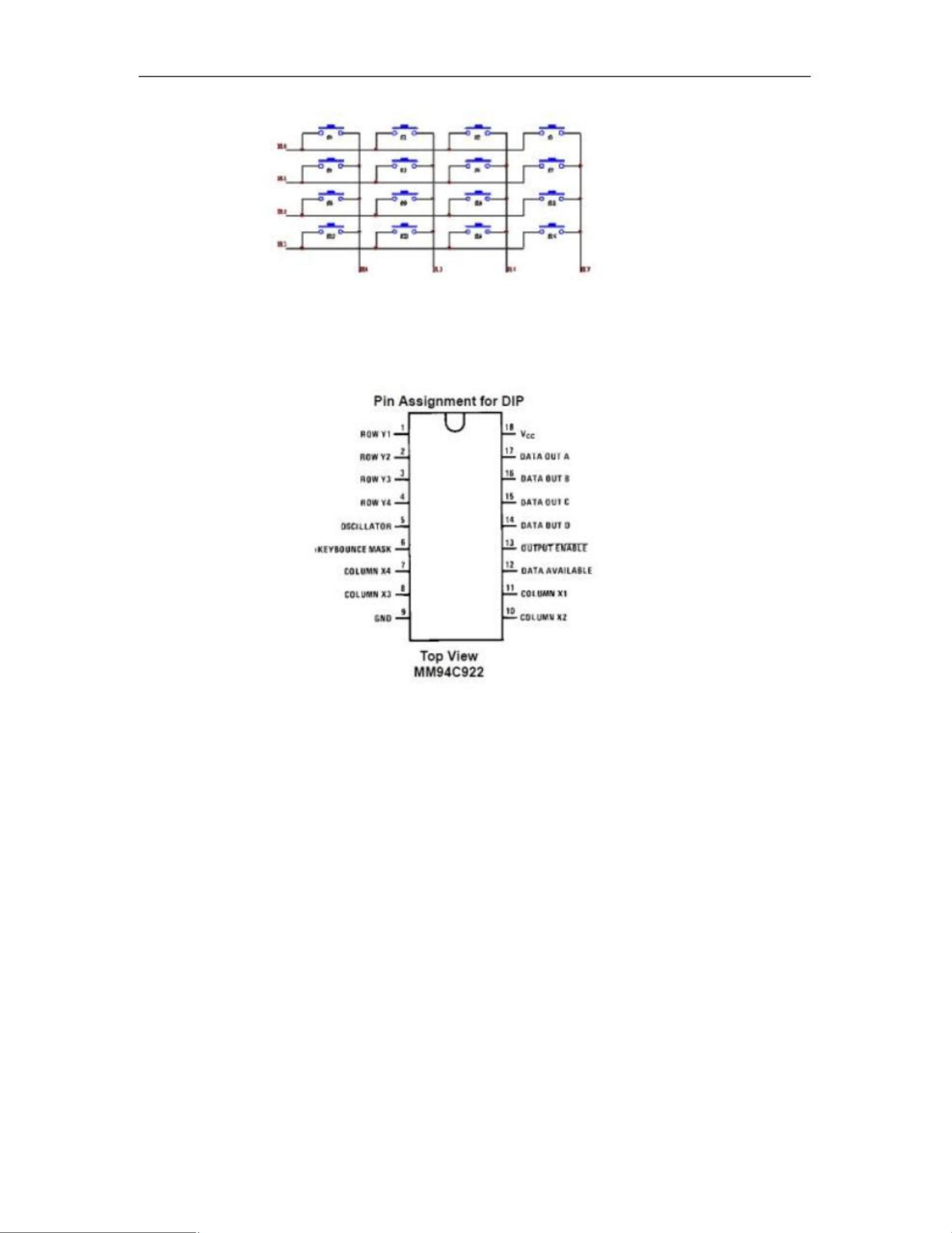

MM74C922为 4*4 的键盘扫描 IC，读取输入的键值。
