第四章　　实验及实践课题

．闪烁灯

．　实验任务

如图 4.1.1 所示：在 P1.0 端口上接一个发光二极管 L1，使 L1 在不停地一亮一灭，

一亮一灭的时间间隔为 0.2 秒。

．　电路原理图

图 4.1.1

．　系统板上硬件连线

把“单片机系统”区域中的 P1.0 端口用导线连接到“八路发光二极管指示模块”区域中的

L1 端口上。

．　程序设计内容

（1）．延时程序的设计方法

作为单片机的指令的执行的时间是很短，数量大微秒级，因此，我们要求的闪烁

时间间隔为 0.2 秒，相对于微秒来说，相差太大，所以我们在执行某一指令时，

插入延时程序，来达到我们的要求，但这样的延时程序是如何设计呢？下面具体

介绍其原理：

如图 4.1.1 所示的石英晶体为 12MHz，因此，1 个机器周期为 1 微秒

机器周期微秒

MOV R6,#20 2 个　2

D1: MOV R7,#248 2 个　2　　　　　　　2＋2×248＝498　20×

DJNZ R7,$ 2 个　2×248　　　　　　　　　　　　 (498

DJNZ R6,D1 2 个　　　 2×20 ＝ 40

10002

因此，上面的延时程序时间为 10.002ms。

由以上可知，当 R6＝10、R7＝248 时，延时 5ms，R6＝20、R7＝248 时，

延时 10ms, 以此为基本的计时单位。如本实验要求 0.2 秒＝

200ms，10ms×R5＝200ms，则 R5＝20，延时子程序如下：

DELAY: MOV R5,#20

D1: MOV R6,#20

D2: MOV R7,#248

DJNZ R7,$

DJNZ R6,D2

DJNZ R5,D1

RET

（2）．输出控制

如图 1 所示，当 P1.0 端口输出高电平，即 P1.0＝1 时，根据发光二极管的单向导

电性可知，这时发光二极管 L1 熄灭；当 P1.0 端口输出低电平，即 P1.0＝0 时，发

光二极管 L1 亮；我们可以使用 SETB　P1.0 指令使 P1.0 端口输出高电平，使用

CLR　P1.0 指令使 P1.0 端口输出低电平。

．程序框图

　　如图 4.1.2 所示

　　　　　　　　　　　　　　　　　图 4.1.2

．汇编源程序

ORG 0

START: CLR P1.0

LCALL DELAY

SETB P1.0

LCALL DELAY

LJMP START

DELAY: MOV R5,#20 ;延时子程序，延时 0.2 秒

D1: MOV R6,#20

D2: MOV R7,#248

DJNZ R7,$

DJNZ R6,D2

DJNZ R5,D1

RET

END

．

语言源程序

#include <AT89X51.H>

sbit L1=P1^0;

void delay02s(void) //延时 0.2 秒子程序

{

unsigned char i,j,k;

for(i=20;i>0;i--)

for(j=20;j>0;j--)

for(k=248;k>0;k--);

}

void main(void)

{

while(1)

{

L1=0;

delay02s();

L1=1;

delay02s();

}

．模拟开关灯

．实验任务

如图 4.2.1 所示，监视开关 K1（接在 P3.0 端口上），用发光二极管 L1（接在单片机

P1.0 端口上）显示开关状态，如果开关合上，L1 亮，开关打开，L1 熄灭。

．电路原理图

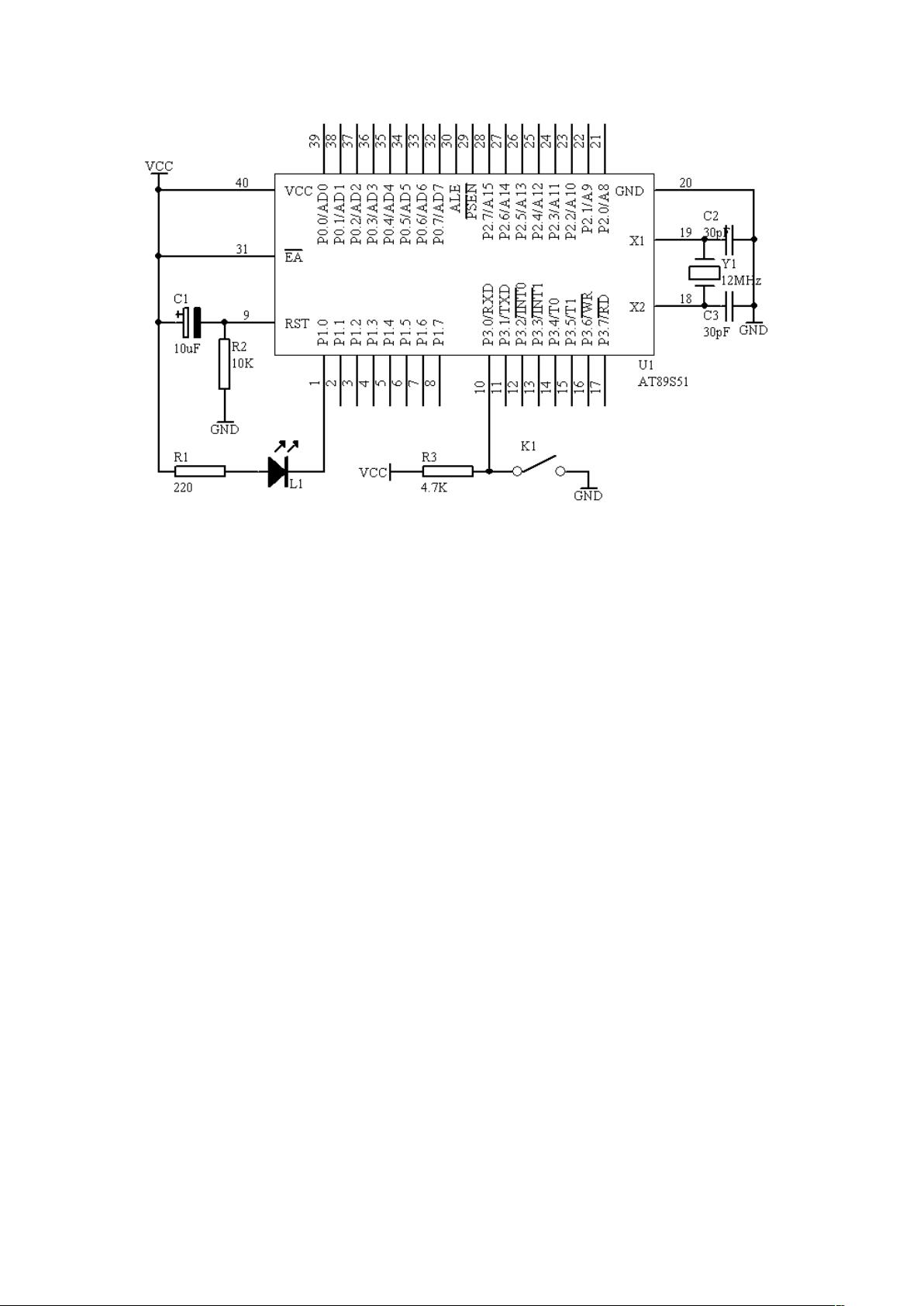

图 4.2.1

．系统板上硬件连线

（

）．

把“单片机系统”区域中的 P1.0 端口用导线连接到“八路发光二极管指示模块”

区域中的 L1 端口上；

（

）．

把“单片机系统”区域中的 P3.0 端口用导线连接到“四路拨动开关”区域中的 K1 端口

上；

．程序设计内容

（

）．

开关状态的检测过程

单片机对开关状态的检测相对于单片机来说，是从单片机的 P3.0 端口输入信号，

而输入的信号只有高电平和低电平两种，当拨开开关 K1 拨上去，即输入高电平，

相当开关断开，当拨动开关 K1 拨下去，即输入低电平，相当开关闭合。单片机

可以采用 JB　BIT，REL 或者是 JNB　BIT，REL 指令来完成对开关状态的检测

即可。

（

）．

输出控制

如图 3 所示，当 P1.0 端口输出高电平，即 P1.0＝1 时，根据发光二极管的单向导

电性可知，这时发光二极管 L1 熄灭；当 P1.0 端口输出低电平，即 P1.0＝0 时，发

光二极管 L1 亮；我们可以使用 SETB　P1.0 指令使 P1.0 端口输出高电平，使用

CLR　P1.0 指令使 P1.0 端口输出低电平。

．程序框图

图 4.2.2

．汇编源程序

ORG 00H

START: JB P3.0,LIG

CLR P1.0

SJMP START

LIG: SETB P1.0

SJMP START

END

．

语言源程序

#include <AT89X51.H>

sbit K1=P3^0;

sbit L1=P1^0;

void main(void)

{

while(1)

{

if(K1==0)

{

L1=0; //灯亮

}

else

{

L1=1; //灯灭

}

．多路开关状态指示

开始

K1 开关闭合了吗？

L1 亮

L1 灭
