数控车床编程实例详解A.doc

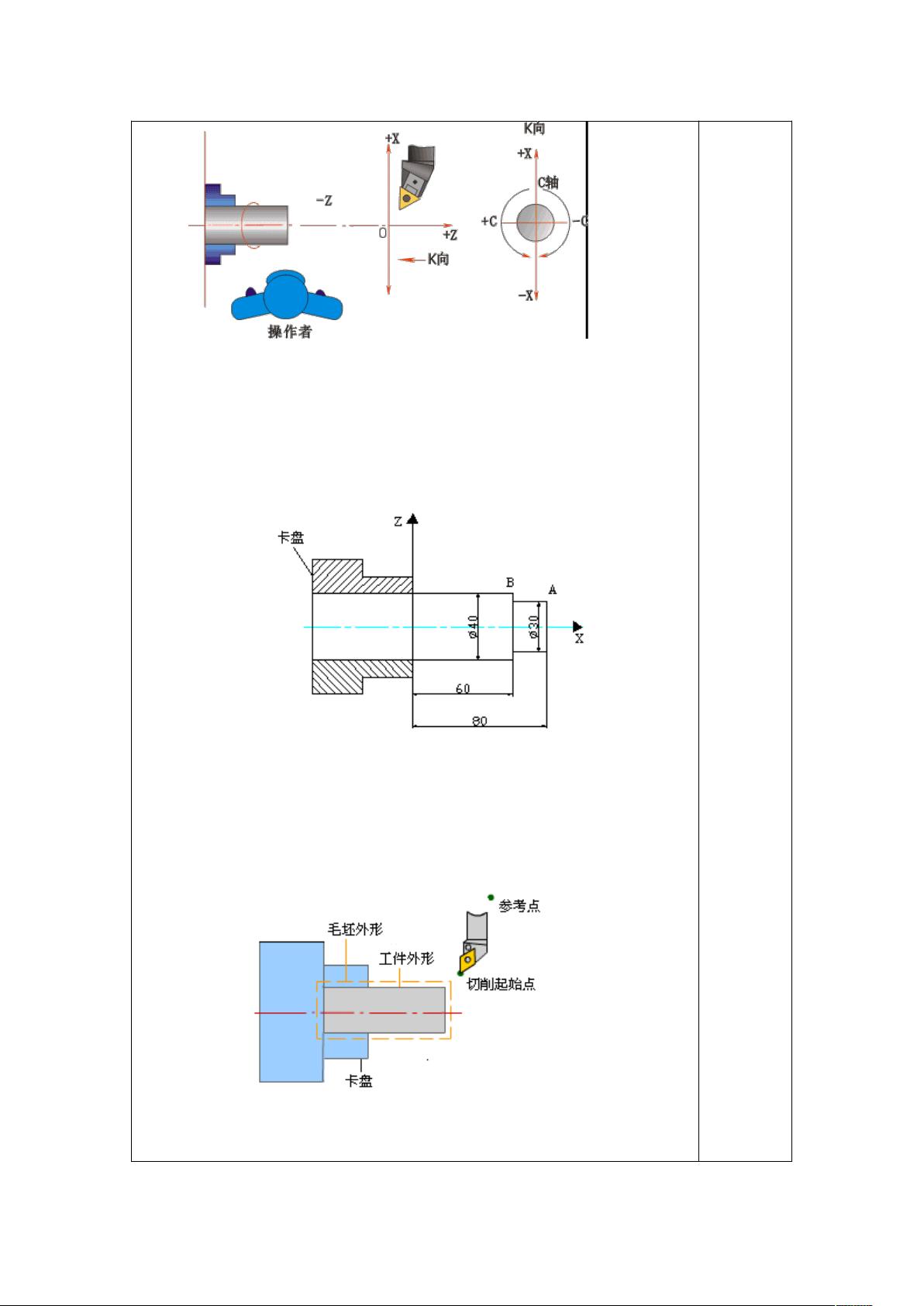

在现代精密制造领域，数控车床的编程技能是工程师必须掌握的基本功之一。它不仅是技术的体现，更是生产效率和产品质量的保证。随着计算机技术的飞速发展，数控车床编程也变得越来越智能化、高效化。本文将结合实例详细解析数控车床编程的关键知识点，帮助读者理解并掌握这一重要技能。 要明确数控车床编程的基本特点。这些特点包括绝对值编程与增量值编程的兼容性、直径编程方式、脉冲当量的运用、固定循环指令的应用，以及刀具半径补偿的重要性。这些概念在编程中的灵活应用是实现高效、精确加工的关键。 绝对值编程与增量值编程的兼容性赋予编程人员更大的灵活性。在编程时，操作者可以根据实际加工情况选择使用绝对坐标系统（X、Z坐标表示实际位置）或增量坐标系统（U、W坐标表示相对于当前位置的移动距离）。例如，在进行连续加工时，如果上一加工点到下一加工点的移动是微小的，使用增量坐标系能够更为便捷和高效。 直径编程方式是数控车削加工中的一种常见编程技术。在直径编程中，数控系统默认X轴为直径方向的坐标，因此，在编程时只需输入图样上的直径值，无需进行复杂的半径与直径转换，这简化了编程过程，降低了出错的概率。 脉冲当量是数控车床加工中的一个重要参数。由于X向（径向）的加工精度要求通常高于Z轴（轴向），因此X向的脉冲当量设置为Z轴的一半，以保证加工的精度。 固定循环指令的使用是为了简化复杂的加工程序，提高编程效率。通过预设的循环指令，可以将一系列的加工动作简化为一个单一的指令，从而减少编程的复杂度，缩短编程时间，减少出错的机会。 刀具半径补偿则是针对实际刀具形状的考虑。由于实际车刀的刀尖并非理想中的一个点，而是具有一定的形状和尺寸，这就需要在编程时对刀具实际尺寸进行补偿，以确保加工出的工件尺寸准确无误。 接下来，让我们详细探讨数控车床的坐标系统。在数控车床编程中，X轴和Z轴分别代表径向和轴向。其中，X轴是径向，即刀具相对于工件的横向运动；Z轴是轴向，即刀具沿工件轴线的纵向运动。此外，C轴代表主轴的旋转方向，其正向是逆时针旋转。加工坐标系的原点一般选取在工件的一个方便测量或对刀的位置，如工件端面。 在进行车削加工时，正确的进刀与退刀策略对于提高效率和保证加工质量至关重要。理想的做法是，先使用快速走刀接近切削起点，然后切换到切削进给速度，这样可以减少空走刀时间，避免刀具与工件的不必要碰撞，确保加工过程顺畅。 在实际编程应用中，内外圆柱面、端面、钻孔、螺纹加工以及复杂轮廓的车削是常见的加工项目。这些加工项目要求编程人员具备综合运用绝对编程与增量编程、直径编程、脉冲当量、固定循环以及刀具半径补偿等基本概念和技巧的能力。 例如，当编制一个内外圆柱面的车削程序时，操作者需要根据内外圆的尺寸和位置选择合适的坐标系统，利用刀具半径补偿来确保加工精度，同时通过固定循环指令简化编程步骤。对于钻孔工序，合理设置进刀速度和退刀速度是避免断钻和提高孔加工质量的关键。 数控车床编程不是简单的指令组合，而是一个集技术、经验和创造力于一身的综合活动。只有通过不断的学习、实践和创新，才能熟练掌握数控车床编程的精髓，编制出高质量的加工程序，满足现代制造业对精密零部件的需求。通过本文的详细介绍，我们相信读者们会对数控车床编程有一个更为深入的认识，并能够将其应用到实际工作中，实现生产效率和产品质量的双重提升。
