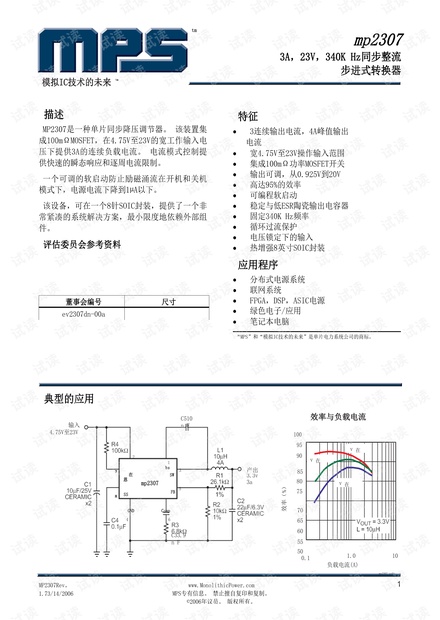

MP2307Rev。
1.73/14/2006
www.MonolithicPower.com
MPS专有信息。 禁止擅自复印和复制。
©2006年议员。 版权所有。
效率（%）
tm
模拟IC技术的未来
tm
描述
MP2307是一种单片同步降压调节器。 该装置集
成100mΩMOSFET，在4.75V至23V的宽工作输入电
压下提供3A的连续负载电流。 电流模式控制提
供快速的瞬态响应和逐周电流限制。
一个可调的软启动防止励磁涌流在开机和关机
模式下，电源电流下降到1µA以下。
该设备，可在一个8针SOIC封装，提供了一个非
常紧凑的系统解决方案，最小限度地依赖外部组
件。
评估委员会参考资料
mp2307
3A，23V，340K Hz同步整流
步进式转换器
特征
3连续输出电流，4A峰值输出
电流
宽4.75V至23V操作输入范围
集成100mΩ功率MOSFET开关
输出可调，从0.925V到20V
高达95%的效率
可编程软启动
稳定与低ESR陶瓷输出电容器
固定340K Hz频率
循环过流保护
电压锁定下的输入
热增强8英寸SOIC封装
应用程序
分布式电源系统
联网系统
FPGA，DSP，ASIC电源
绿色电子/应用
笔记本电脑
“MPS”和“模拟IC技术的未来”是单片电力系统公司的商标。
典型的应用
输入
4.75V至23V
2
C510
n F
1
100
95
90
效率与负载电流
7
在
恩
8
SS
bs
3
SW
mp2307
FB
5
产出
85
3.3v
3a
80
75
GND Comp
70
4 6
C33.9
n F
65
60
55
50
0.1
1.0 10
负载电流(A)
mp2307_ec01
v
在
=5v
v
在
=12V
v
在
=23v
董事会编号
尺寸
ev2307dn-00a
2.0“Xx1.5”Yx0.5
