移远 Quectel-EC800M-CN-LTE-Standard-模块产品介绍-V1.1

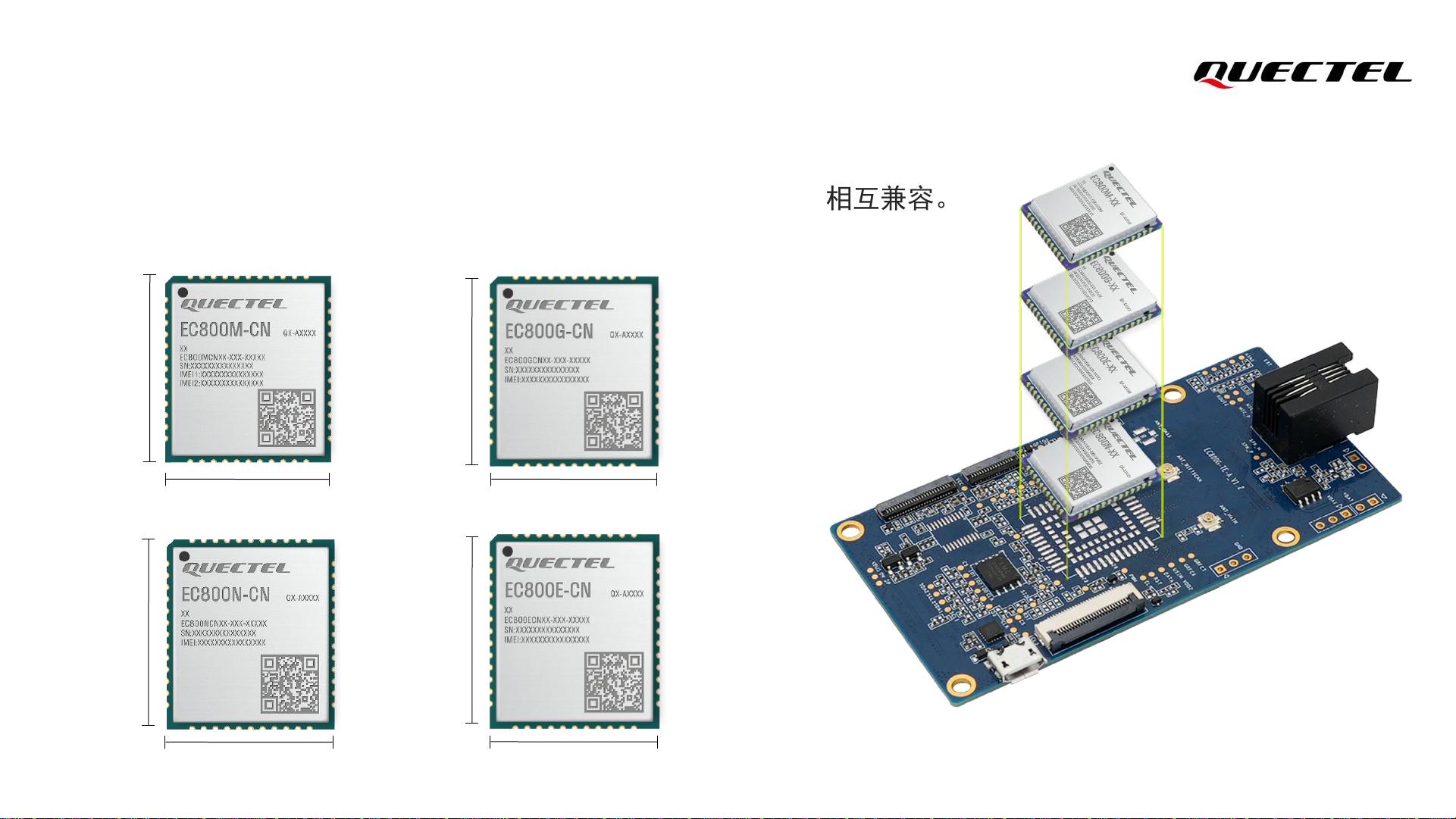

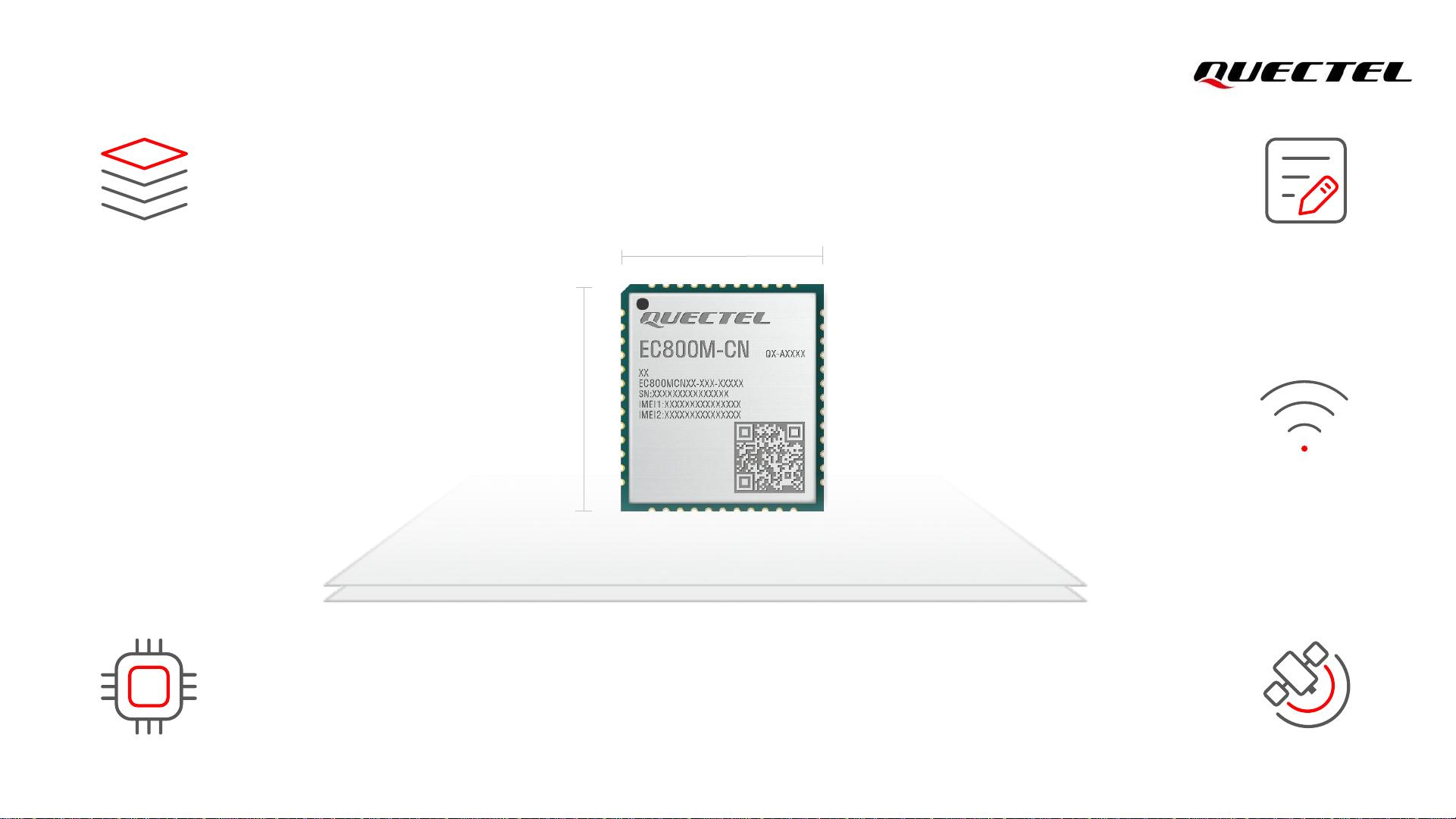

移远 Quectel EC800M-CN 是一款专为Cat 1应用设计的LTE标准模块，由上海移远通信技术股份有限公司生产。这款模块在设计时考虑了兼容性和成本效益，适合各种物联网(IoT)设备。EC800M-CN与EC800G-CN、EC800N-CN和EC800E-CN系列模块相互兼容，拥有17.7mm x 15.8mm的经典封装尺寸，厚度仅为2.4mm，确保了在不同设备中的安装灵活性。 该模块的关键特性包括： 1. **接口多样性**：支持USB 2.0、PCM、模拟音频、USIM、UART、ADC、I2C、摄像头、LCM、PWM、矩阵键盘、RESET、PWRKEY以及天线接口（主天线和GNSS天线）。其中，模拟音频、摄像头和矩阵键盘功能是通过QuecOpen®方案支持的。 2. **软件兼容性**：提供了全面的驱动支持，如USB转串口驱动（适用于多种Windows和Linux操作系统）、RIL驱动（Android 4.x至12.x）以及USB RNDIS和ECM驱动（适用于Windows和Linux）。同时，EC800M-CN还集成了丰富的软件协议栈，包括TCP/UDP、PPP、NITZ、PING、FILE、MQTT、NTP、HTTP/HTTPS、SSL、FTP/FTPS、CMUX*和MMS*/SMTP*/SMTPS*等，其中部分功能尚在开发中。 3. **特殊功能**：支持空中下载固件升级（DFOTA），可以进行备份和恢复操作。此外，它还可以检测USIM1卡，并具备双卡双待单通的可选项。如果选择配备，还可以支持GNSS定位，以及Wi-Fi扫描功能。 4. **短消息服务**：EC800M-CN支持文本和PDU模式的点对点短信收发，可以存储短消息并支持小区广播。默认使用SGS短消息服务，但也可以选择IMS短消息服务。 5. **认证和开发进度**：已获得SRRC、NAL和CCC的强制性认证，同时，针对电信和移动的入库也在按计划进行中。模块的开发过程分为工程样品（ES）、商业样品（CS）和批量生产（MP）三个阶段，预计在未来几个月内完成运营商入库。 6. **技术参数**：EC800M-CN支持LTE-FDD频段B1/3/5/8和LTE-TDD频段B34/38/39/40/41，可选配GNSS系统（GPS、BDS、GLONASS、Galileo）。供电电压范围为3.4V至4.3V，典型值为3.8V。数据速率最高可达10Mbps下行/5Mbps上行。模块支持两个USIM插槽，其中一个为可选功能，工作电压1.8V/3.0V。 7. **应用领域**：由于其Cat 1的特性，EC800M-CN适用于那些对数据速率要求不高的物联网应用，如资产追踪、智能表计、工业自动化、安防监控等。 移远Quectel EC800M-CN LTE模块是一款高效、兼容性强且功能丰富的物联网连接解决方案，为各类设备提供稳定、可靠的网络连接，尤其适合在成本敏感的Cat 1应用中使用。其全面的软件支持和逐步完善的开发进度，确保了产品能够适应不断变化的市场和技术需求。
