单片机电子万年历的制作有多种方法，可供选择的器件和运用的技术也有很
多种。所以，系统的总体设计方案应在满足系统功能的前提下，充分考虑系统使
用的环境，所选的结构要简单使用、易于实现，器件的选用着眼于合适的参数、
稳定的性能、较低的功耗以及低廉的成本。
方案一：系统分为主控制器模块、显示模块、按键开关模块，主控制模块
采用 AT89C52 单片机为控制中心，显示模块采用普通的共阴 LED 数码管，键输入
采用中断实现功能调整，计时使用 AT89C52 单片机自带的定时器功能，实现对时
间、日期的操作，通过按键盘开关实现对时间、日期的调整。

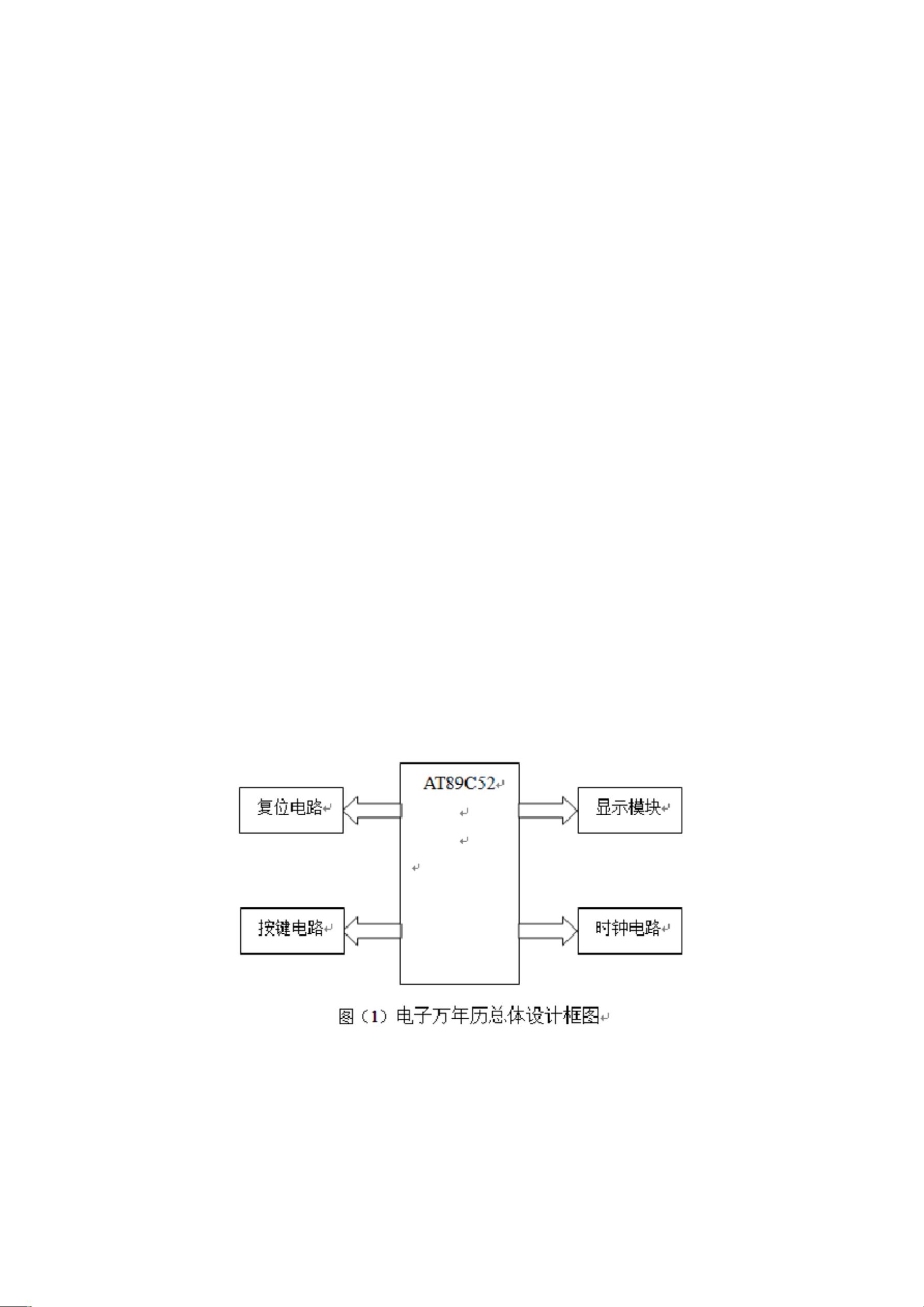

方案二：系统分为主控模块、时钟电路模块、按键扫描模块，LCD 显示模块，
电源电路、复位电路、晶振电路等模块。主控模块采用AT89C52 单片机，按键模
块用四个按键，用于调整时间，显示模块采用 LCD1602，时钟电路模块采用 DS1302
时钟芯片实现对时间、日期的操作。
两个方案工作原理大致相同，只有显示模块和时钟电路不同。LED 数码管价
格适中，对于数字显示效果较好，而且使用单片机的端口也较少； LCD1602 液
晶显示屏，显示功能强大，可以显示大量文字、图形，显示多样性，清晰可见，
价格相对 LED 数码管来说要昂贵些，但是基于本设计显示的东西较多，若采用
LED 数码管的话，所需数码管较多，而且不利于控制，因此选择 LCD1602 作为显
示模块。DS1302 是一款高性能的实时时钟芯片，以计时准确、接口简单、使用
方便、工作电压范围宽和低功耗等优点，得到广泛的应用，实时时钟有秒、分、
时、星期、日、月和年，月小于 31 天时可以自动调整，并具有闰年补偿功能，
而且在掉电时能够在外部纽扣电池的供电下继续工作。单片机有定时器的功能，
但时间误差较大，且需要编写时钟程序，因此采用 DS1302 作为时钟电路。
对比以上方案，结合设计技术指标与要求我们选择了方案二进行设计。
