Cadence-Allegro-速成教程手册-中文版(入门版) Cadence-Allegro-速成教程手册-中文版(入门版)
显示缩放 Zoom by Point→显示框选区,以左键框二点 Zoom fit →显小资料仝区 Zoom in 放大比例 Zoom out →缩小比例 Zoom world →显示整个工作区 Zoom center →光标点为下个屏幕屮心 按C钮r键配合按着的鼠标右键画w即可 Zoom fi若画Z即可 Zoom in 画面平移PAN 1利用方向键可半移 2.三键鼠标则按屮间键即可动态平移.若为二键鼠标则为右键+ shift 显示项目控制 在右侧的控制盘中有 visibility项目来控制显出的对象,打勾者代表要显小 Etch Pin Via A‖l Subclasses Fⅴ Classes TOP GND IS3 EEE BOTTOM 详细的设定则用指令 Setup-color/ Visibility 严 olorfisbili □回区 Group Global visibilit BOARD GEOMETRY PACKAGE GEOMETRY ALL OUTLINE COMMON BAR PLATING BAR ASSEMBLY TOP ASSEMBLY NOTES SSEMBLY BOTTOM TOOLING CORNERS PLACE BOUND TOP DIMENSION PLACE BOUND BOTTOM 口 PLACE GRID TOP PIN NUMB PLACE GRID B0TTM回 PAD STACK NAME Palette Cancel Appl Fesel Help 而这些对象分成群组 Group,级 Class,次级 Subclass Groups, classes, and Subclasses n9 eometry Manufacturing Stack-upComponentsAreas Route ko n o0o u PackGE cage Ko Package K Dwg Format D Ro te KI 9 assembly Hotspot ouine intl AssemblyTop Top Assembly_BotBattom Room Probe bottom Silk T00 Throuch All Title Data Silk Bottom Int2 Bottom 在此可控制图层及各项∏的显示与否,我们顺便试一下如何录 script l选File- Script指令,键入文件名为 colors(勿按 Enter键),再点选 Record记录 2选 Color/ Visibility指令,如果要全关选右上角的 Global visibility将值改为All nvisible确定后选套用Appy这样会关所有显示项日 3选群组屮的 Components,找到 Class的 Ref des请把它底下的 assembly top 方框勾选起来表小廾启其显小 4选群组中的 Geometry把它 Board geometry里的 OUTLINE打开,也把 Package Geometry里的 Assembly top打开 5选群组中的 Stack-up,把TOP和 BOTTOM的 Pin, via drcetch打廾mGND及 VCC只开 DRCANTI ETCH 如果要设新颜色请在下方色盘 Palette中选要用的新颜色,再将它点到要修改项目 的色块上就可改过来了 6停止 script录制选 File-Script-Stop先前的层面及颜色设定都会被存在 colors.scr中.此 colors. scr是一个文字文件,可用一般的文宇编辑程序或 File-File Ⅴ newer加以编辑 如果要测试 script请先用 All Invisible全关所有显示,再到下方命令列中输入 replay colors就会看到程序把先前的设定重跑次,而显示也回来了 标示亮度 Highlight 将特定对象标示亮度以图形效果显示其特异性,如以要找一颗U3的零件为例 1先 Zoom in 2、选标示亮度, Display > Highlight或其图示 3、在右侧选高亮度的颜色 4、选 Control panel中的Find页面 5、在 Find by namc后net改成 symbol(因为是找零件) 6、点Move键,找到U3(敲入U3,U*按Tab键)按Aply,OK 7、光标移至右下角仝图显示区按右键选 Find next即可将此对象显小于画面中 央 M DFC erors 县! 厂Lmes 厂FaTs 26 Find By Name- Symbol(cr Fin) Name Marc d OCmd hi Move Display 控制可被选取对象 在编辑对象如:移动、复制、删除之前须选到所要的对象,所以选取 对象等的控制,会影响后续的动作流程,以移动U4的零件及移动 U4零件名称 RefDes为例 1、 Zoom in到U4附近(在左上角) 2、选dit→>Move指令 3、选右侧的Find页面 4、在Find的贞面中选全选 ALL ON 5、点U4的字符串部份,你会看到U4会被抓到游标上,而你正在 移动U4这颗零件(因为 symbol有被选取 6、选右键中的OOP取消移动U4的动作 7、在Find页面中选全关 ALL OFF只选Text项目 8、再选U4字符串部份,只有U4字符串被抓起,像在调文字面的位置。 所以跟选择项目很有关系 9、取消 检查数据项 利用 Display→ Element或其图标检查对象内容, 1、先 Zoom in 2、选 Display+ Element或图小 3、在Find中选 ALL ON 4、随点选对象的不同会显示其相关的资料 鬥凤国N回血龃,誹■齊回回鬥幽鬥工 ISEOW ELEMENT 下[0nh/ 再!u File Chse Help Design Objecl Find Fiter LISTING: 1 element(s An」AD」 COMPONENT INSTANCE 厂 Groups Sh Refcrence Designator Component Class M Functions Other Segs e Type MH44c256P-10-1 M Nets V Fgures Placement Statu 9n-xy(1560.0.1400 DRC errors not mirrored F Cines F Raksnests 出t1Htx:4 Rat Ts M5H44c25EP-10-1 Find By Narre ! Designator 6P-10 nator 256P-10-1 nator: F1 5H44c256P-10-1 CHAPTER2零件的整备 本阶段要试建一颗14 PIN DIP零件 零件的组成有焊点 PADSACK,零件 Package symbol U未 =口 Padstack Package Symbol Board 每一个接脚PN及孔Via皆视为一焊点 PADSTACK,如以60-38为例 Signal Layer Plane Layers Signal Laye Mask Layer 进入程序 开始→程序集→ cadence→ PCB Systems> PAD DeSigner 改种类为贯孔 Through,单位为mi,凊确值为1(小数后1位),焊点在每一铜箔 层皆要有一般点 regular pad,梅花瓣 Thermal-relief pAD,挖开点 Anti-PAD的三 种效果 Regular Pad Anti-pad Th 选 Layer页面 2、点选 Begin layer 3、在一般点项目设形状为 Circle, width为60, height为60 4、在梅花瓣设形状为 circle,值为80, Flash项日为TR80 5、在挖开点设形状为 circle,值为80,由于其它层设定相仿,可点左侧Bgn按 右键copy复制。 6、点 internal的左侧,按右键选右键 paste即可贴入,不须重 key in 7、以同样方法贴到END层 8、在 SOLDERMASK TOP层的 Regular pad设 circle,大小为70 9、一样复制到 SOLDERMASK BOTTOM 三 Padstack Designer: UNNAMED pad □回区 Parameters Layers Pedstack LayeRs I Regular Pad Thermal Relief Anti Pad Bgn BEGIN LAYER Cidle60.0Cide00.0Cide80D FyDEFAULT INTEFNAL Cide 60.0 Cide 80 0 Circle 80.0 EndEND LAYER Cude 60)Idle 80.0Cidle80D LDERMASKTOPCide 70. LDEFMASKBOTTOMCide 70.0 PASTEMASK TOP N PASTEMASK-_BOTTOM Null Regular Pad The mal Felief Anti Pad U 8C.0 0.0 Currert La BEGIN LAYER 钻孔定义 如果定为 Through-Hol焊点,须定孔径及钻孔符号在 Drill hole项目中定 Plate Type为 Plated(孔壁镀铜),孔径38. Drill symbol的 Figure为钻孔符号效果, Character为标小字符串, Width、 height为符号的宽及高 Drill Hole Top view Plating Type Size 380 Offset X. 0 Offset Y 00 Drill Symbol Figure Character Width 500 0 储存焊点 选Fle→ Save as存到C: hallegroclass、 user档名为60C38dPAD 实体零件的建立 建立实体零件的格式不同,所以须进入零件建立模式下 、File/New在 DRAWING NAME中敲入新零件名,如DIP14, 并在 DRAWING TYPE中选 PACKAGE SYMBOL New Drawing Project Directory: C: \allegroclass \user1 Diawing Name: DIP14 Towse Cancel Drawing Iype: Package symbol Help Package Mechanical symbol Format symbol Shape symbol 2、设作图环境,选 SETUP- DRAWING SIZE在 Move Origin项目中的 XY各敲入5000使原点调整至适当位置 Drawing Parameters □口区 Project C: \allegroclass \user1 Drawing: DIP14 dra ype: Package - symbol User Units. Mils Accuracy. (decimal places) DRAWING EXTENTS Left X. 500000 Lower Y 5000 width. 17000.00 Height: 11000. MOVE ORIGIN 0¥:00 Cancel Reset Help 3、加入焊点,选 ADD PIN或其图示,并右侧 OPTION项冂中敲入焊 点60S38D后按Iab键,状态列会显示出 USing‘60S38DPAD 4、光标移全状态列点选后敲入ⅹ00,会把第一接点放到原点00的位置上(x须 为小写),窗口缩放到PIN1附近 5、在右侧 OPTION中改焊点为60C38D后按Tab键,在Y的Qy项目中输入6 6、在状态列输x0100则会放入向下距100mi的2~7接点 Options Find Vis bity o Connect C Mechanical Copy Mode: Rectangular 100 0 Down Rotation 00o Text Block Offset: 100 y: 0.0 7、把Y项∏的Qy改7个,次序 order改up 8、状态列输入ⅹ300-600,会放入第8PIN到14PIN之焊点,但是其 脚号仍位于焊点左侧,可按右键之OOP取消 9、将 OPTION中的 OFFSET值由-100改为100(表右边100mil处),于状态列输 入x300-600 tons Visbility Padstack opy aty Spacin Order 10m Right- 100.00 0000 Pin其8 Text block Offset 10、完成按右键中的DONE 文字面绘制 SILKSCREEN 要调整格点大小时,请以 SETUP/ GRIDS将NON-ETCH的Ⅹ、Y值铤入25,表 文字面绘制格点为25 l、选 ADD/LINE 2、将右侧 OPTION选为 Package Geometry下的 SILKSCREEN TOP,设画线角 度等 3、画上文宇面的矩形框 组装外型绘制 Assembly outline(叮省略) 同文字面之动作但层面为 Package Geometry下的 Assembly-Top 设文字面之零件名称及零件号 1、选 Layout Label→ Ref des或其图示 2、图面为 refDes下的 Assembly Top 3、点选放零件名称的好位置(须在 Assembly outline中) 4、键入名称,如U*(请先注意右侧的字体,基准点,角度) 选 Layout Label中→ Device 6、选适当的位置后键入 dev type后按右键的DONE 绘制零件限制区 Package boundary(可省略,自动抓) 定义零件高度(需要有 Package boundary才可定义)

...展开详情
试读 78P Cadence-Allegro-速成教程手册-中文版(入门版)
立即下载 低至0.43元/次 身份认证VIP会员低至7折
    一个资源只可评论一次,评论内容不能少于5个字
    weixin_41788932 没有下成功,不知原因
    2019-07-08
    回复
    • 分享学徒

      成功上传1个资源即可获取
    关注 私信 TA的资源
    上传资源赚积分,得勋章
    最新推荐
    Cadence-Allegro-速成教程手册-中文版(入门版) 46积分/C币 立即下载
    1/78

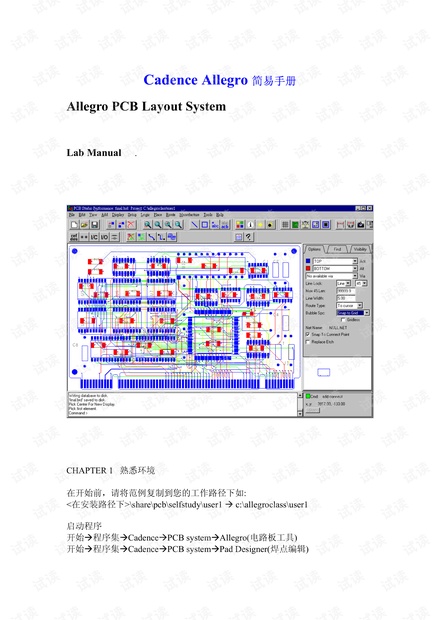

    Cadence-Allegro-速成教程手册-中文版(入门版)第1页
