UG加工各参数详解
在下图中,多个拐角不会切削到同一个最低层。软件不会一直向下加工到右角,因为它在 接触石角中的底部面之前检测到凸垫。 陡峭角 使用参考刀具进行型腔铣操作 卜图是使用自动块作为毛坯的型腔铣路径,它没有参考刀具或。 Tr 独立毛坯 如果将参考刀具添加到以上操作,则仅切削拐角 毛坯与参考刀具 使用参考刀具和进行型腔铣,用来清理拐角 使用参考刀具加工以清理拐角。例如,这是上一个型腔铣操作中的 上一个型腔铣操作中的 如果仅使用,您将得到以下结果 仅使用 但是,如果您使用和参考儿具,您将只加工拐角: 和参考刀具 默认的切削顺序是层优先。 使用参考刀具进行深度加工 使用参考刀具进行深度加工 使用参考刀具对陡峭部分深度加工 使用参考刀具进行深度加工和清根 参考刀具补允了清根的使用,如下所示 深度加工和清根 防止底切通过使系统在生成刀轨时考虑底切几何体,从而防止刀柄与部件几何体之间产生摩擦。 进行型腔铣时打开防止底切后,系统将对刀柄应用完整的水平问距(在进刀退刀方法下指 定),但如果水平安仝距离大于刀具半径,则会应用刀具半径。当刀柄位于底切之上且距离与 刀具半径相等时,随着刀只更深地切过切削层,刀只将逐渐从底切处移走。当刀柄接触到底切时 将应用完整的水平安全距离。 无水平间距 部分水平间距 完全水平间距 丁尖 R R 匚=毛坯□=部件R=刀具半径 在底切处理中应用水平安全距离 在面铣削中,防止底切切换为打开后,避让的最小间距就应用于刀柄。水平和竖直安全距离用于 确定进刀退刀应该超出切削区域的距离。 注意:打开防止底切后,处理时问将延长。如果没有确定底切区域,则关该功能以缩短 处理时间。 关闭防止底切后,系统将不会考虑底切几何体。这将导致欠理竖直壁面时的公差更加宽松。在加 工中导入要处理的几何体时,关闭此选项有助于补偿因搬运或模型不够干浄所带来的问题 安全距离添加到任何部件检査余量值中。例如:如果部件余量为,检査余量为 并且最小安全距离为 ,夹持器和刀柄将清除实际部件几何体的量至少为 清除检查几何体的量为 防止底切选项还会影响刀只在底部面边的行为。有关更多信息,请参见底部面边的行为。 使用底切处理 A 要铣削延展部分之下的面: 定义型刀或夹持器刀柄直径小于刀具直径的铣刀,该刀具将伸到底切区域。 关闭切削参数对话框上策略页面中的防止底切。 打开切削参数对话框上空间范围页面中的使用刀具夹持器 在进刀退刀方法对话框中,定义要应用于刀具刀只夹持器非切削部分的最小安全距离 基于层的 基」层的IPw使用先前“型腔铣”和或“深度加工捰作中的ΣD切削区域来确定和加工劐佘材 料。这些先前的操作被称作参考操作。“基于昃的|PW"仅限于“型腔铣”或“深度铣"操作,目使用 与先前操作相同的刀轴。余料铣削和参考操作必须属于同一几何体组。 使用基于层的处理中的工件的好处 “基于层的IPW"可以高效地切削先前操作中留下的拐角和阶梯面 加工简单部件时,刀轨处理时间较3D|Pw显著减少;加工大型的复杂部件时,所需 时间更是大大减少。 您可以在一步操作中使用较大的刀完成较深的切削,然后在后续操作中使用同一刀具完 成深度很浅的切削以清除阶娣面 ·与使用3DIPW选项相比,刀轨吏加规则。 您可以将多个粗加工操作合并在一起,以便对给定的型腔进行粗加工和余料侁削,从而 使加工过程进步自动化。 您还可以将此选项与刀具夹持器检查选项结合使用,以便可以使用较短的刀具(这些刀 具刚度更大)在型腔内切削到更深的位置。在后续操作中较长的刀具仅需沿较短的刀 具由于夹持器触碰而无法到达的壁面切削即可。有关更多信息,请参阅多个长度刀具 列 生成的刀轨 基于层的 生成的刀轨 使用基于层的 1.将“用户默认值”改置为启用基于层的|Pw。还可选择指定存储“基于层的IPW"信息的单 独部件文件的目录。如果没有指定单独的部件文件,该信息将存储仁当前的部件文件 中 对于此默认佰,请按如下方法导航:文件→实用工具→用户默认设置→加工→几何体 →。此设置将在您下次重新启动NX时生效。 要为此会话临时启用“基于层的|PW",可在首选项中设置此选项。对于此默认值,请 按如下方法导航:首选项→加工→配置→启用基于层的 2.如果出现提小,请重新为参考操作生成刀轨。 以下条件必须满足。参考操作必须: 与基于层的操作来自用一几何体组。 使用同一刀轴。 使用的刀具全少应和当前操作中的刀具同样大 3.在型腔铣操作中,转至空间范围部分(在切削参数对话框上),选择使用基于层的IPW 选项。 参考刀貝选择不可用。软件动选择所有符合条件的型腔铣/深度加工操作作为参考操 作 系统将对参考操作图下的毛坯进行计算,并将本次操作的刀轨限制在该体积之內。 注意:如果参考操作更改了,则软件将基于层的操作标记为过期。 如果未打开启用基于层的首选项,您将在生成刀轨时看到一条警告信息。选择否, 打开该首选项然后继续。如果所需的用于参考操作的基于层的IW信息是在一个较早的 会话中生成并保存的,那么当前操作将使用已存储的|PW。否则,您将得到·条山错消息,

...展开详情
试读 84P 经典!!UG加工各参数详解(UG公司内部解释)
立即下载 低至0.43元/次 身份认证VIP会员低至7折
    一个资源只可评论一次,评论内容不能少于5个字
    qq_43807475 很好很好用 额额
    2018-11-26
    回复
    关注 私信 TA的资源
    上传资源赚积分,得勋章
    最新推荐
    经典!!UG加工各参数详解(UG公司内部解释) 39积分/C币 立即下载
    1/84

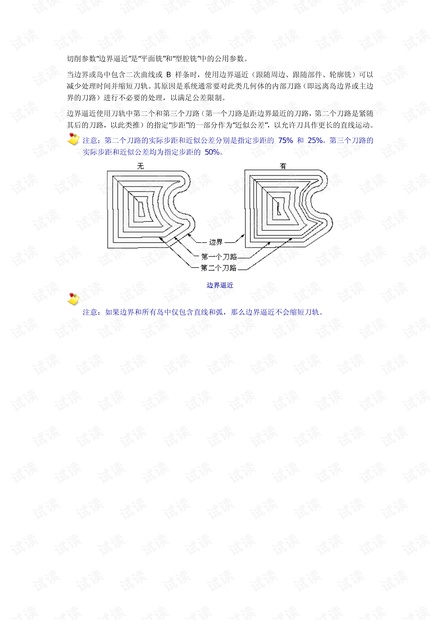

    经典!!UG加工各参数详解(UG公司内部解释)第1页
