S7-200SMART 高速脉冲输出的使用方法和示例
S7-200SMART PLC 内部集成了高速脉冲发生器，不同的 CPU 型号，高速脉冲发生器的数量
不同。

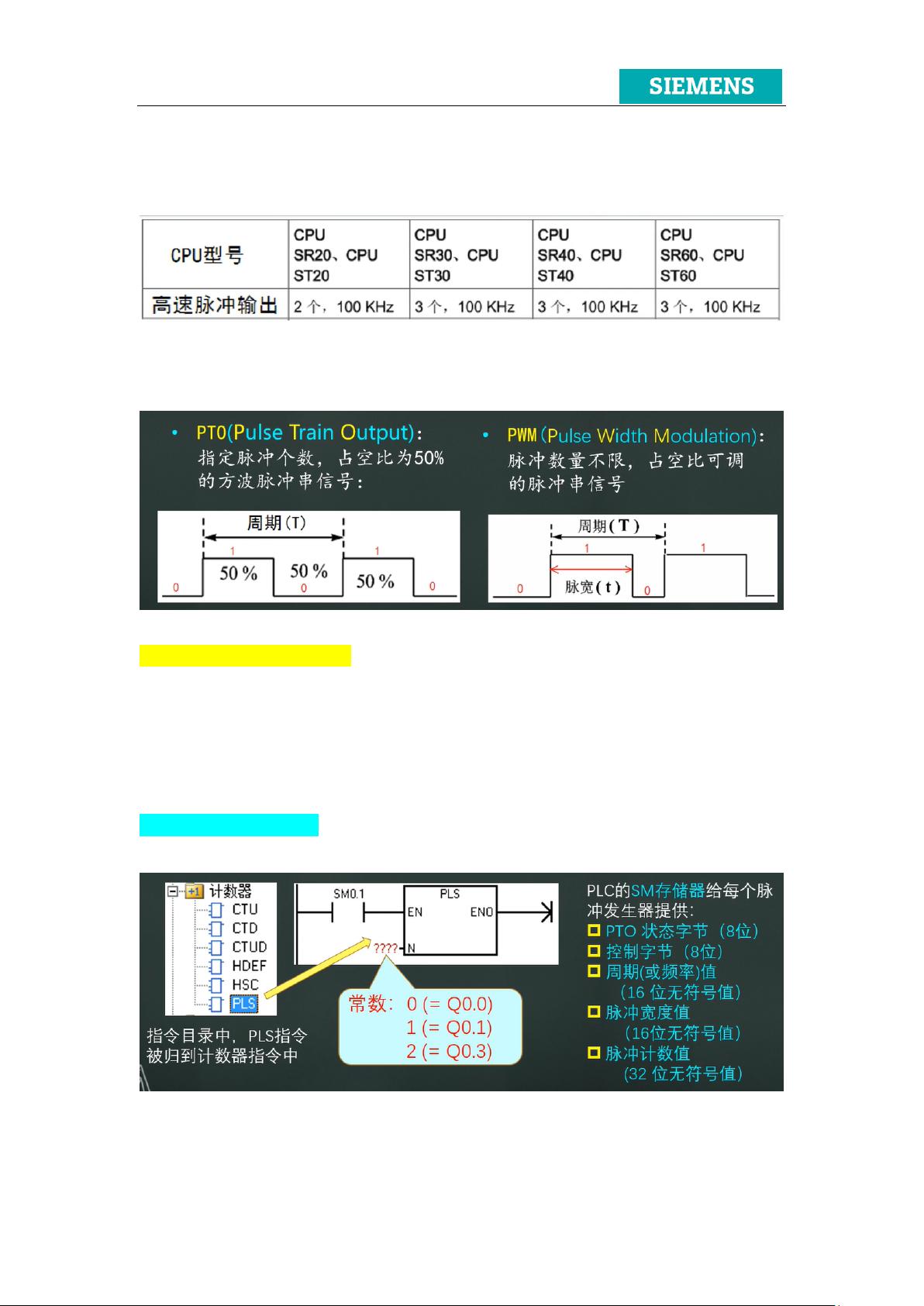

具体型号可参考下图：
注意：要输出高速脉冲的话，必须选择 ST 晶体管型号的 PLC，SR 继电器型的不支持。
S7-200SMART PLC 能产生 2 种类型的高速脉冲：PTO 和 PWM
使用高速脉冲时的注意事项：
PLC 的 3 个脉冲发射器（PLS0、PLS1、PLS2），端子是指定的，分别是 Q0.0、Q0.1 和
Q0.3
若 Q0.0、Q0.0 和 Q0.3 上激活 PTO 或 PWM 功能，PTO/PWM 发生器将控制这些输出端，
从而禁止输出端的正常用法，输出端不会再受输出映像寄存器的状态、输出点强制值或
立即输出指令执行的影响；
高速脉冲输出指令介绍：
PLS 指令用于启用高速脉冲输出，并指定高速脉冲输出的端子。
