威纶通触摸屏如何连接条形码扫描枪（扫描仪）_具体步骤？.pdf

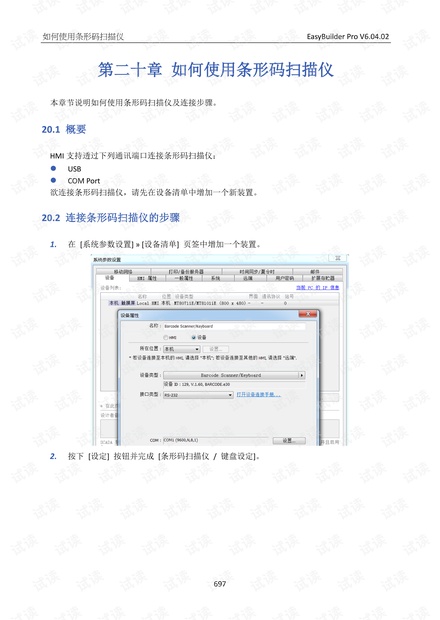

威纶通触摸屏是工业自动化领域常用的HMI（人机界面）设备，它可与各类工业设备进行连接并提供用户友好的界面操作。条形码扫描枪（扫描仪）广泛应用于物料管理、库存跟踪等场景。当需要将条形码扫描枪连接到威纶通触摸屏时，需要遵循一系列步骤来配置通讯端口和相关参数，以确保设备能够正确地交换数据。以下详细介绍了连接威纶通触摸屏与条形码扫描枪的具体步骤和相关知识点。 威纶通触摸屏支持通过USB接口或者COM接口与条形码扫描枪连接。若使用USB接口连接，通常情况下不需要对通讯参数进行特别设置；若使用COM接口，则需要正确配置条形码扫描枪的通讯参数，包括超时设定、波特率、数据位、校验以及停止位。超时设定用以调整扫描仪读取数据的时间长度，波特率则定义了数据传输的速率，数据位、校验和停止位共同决定了数据传输的完整性与准确性。在某些情况下，如果条形码扫描枪读取速度较慢，则可能需要延长超时设定，以确保能够完整读取数据。 威纶通触摸屏中的EasyBuilderPro软件提供了设置条形码扫描枪的界面。在[系统参数设置]的[设备清单]页签中，需要增加一个新的装置，并完成[条形码扫描仪/键盘设定]的相关配置。这里可以设定读取条形码时的超时、通讯端口以及可读取的字节数目等。在启用[检查起始码]时，扫描仪读取的数据必须以特定的起始码开始，否则会被视为无效输入。同样，结束码用于标示数据的结束，以便系统识别数据已经完整接收。 条形码扫描仪读取到的数据会根据设置存储在对应的地址中。例如，系统会记录读取到的字节数目，以及存储具体的数据内容。此外，还有若干的位地址，如FLAG、RESET和RESULT等，用于指示扫描仪的连接状态、数据是否读取完成、是否需要清除存储的数据以及读取的结果等。 完成条形码扫描仪的设定后，在[设备清单]中会出现一个新的条形码扫描仪装置。在该装置的设定属性页中的[PLC名称]选项，即可选择连接的条形码扫描仪，并使用相关的地址类型进行数据交换。条形码扫描仪对应地址的数据存储方式也有特定规则，比如，当读取字节总数为奇数时，系统会自动添加一个字节（通常为0x00）以保证数据长度为偶数。 威纶通触摸屏的限制条件之一是每台HMI只支持连接一台USB接口的条形码扫描仪设备。当工程文件的设备列表中包含USB条形码扫描仪装置时，系统会自动启用LB-9064寄存器，关闭USB键盘功能以支持条形码扫描仪。如果需要恢复USB键盘功能并暂停使用USB条形码扫描仪，可以手动将LB-9064寄存器设定为OFF。 需要注意的是，由于技术限制，部分文本可能存在OCR扫描识别错误或漏识别的情况，但通过上下文可以大致理解这些信息。在实际操作中，用户应当确保设备连接正确无误，并根据实际需要调整设置参数，以达到最佳的使用效果。由于技术不断更新，实际操作可能需要参考最新的设备文档或技术支持以获取更准确的信息。
