四节传送带 PLC 控制系统设计
一 设计背景和功能概述
可编程控制器，简称 PLC（Programmable logic Controller）是指以计算机技
术为基础的新型工业控制装置。在 1987 年国际电工委员会（International
Electrical Committee）颁布的 PLC 标准草案中对 PLC 做了如下定义：“PLC 是一
种专门为在工业环境下应用而设计的数字运算操作的电子装置。它采用可以编
制程序的存储器，用来在其内部存储执行逻辑运算、顺序运算、计时、计数和
算术运算等操作的指令，并能通过数字式或模拟式的输入和输出，控制各种类
型的机械或生产过程。PLC 及其有关的外围设备都应该按易于与工业控制系统
形成一个整体，易于扩展其功能的原则而设计。
20 世纪末期，可编程控制器的发展特点是更加适应于现代工业的需要。从
控制规模上来说，这个时期发展了大型机和超小型机；从控制能力上来说，诞
生了各种各样的特殊功能单元，用于压力、温度、转速、位移等各式各样的控
制场合；从产品的配套能力来说，生产了各种人机界面单元、通信单元，使应
用可编程控制器的工业控制设备的配套更加容易。目前，可编程控制器在机械
制造、石油化工、冶金钢铁、汽车、轻工业等领域的应用都得到了长足的发展。
本课题是用 PLC 控制四节传送带。用 PLC 控制传送带具有程序设计简单、
易于操作和理解、能够实现多种功能等优点。此系统主要能够实现顺次启动和
停止，紧急故障处理等功能。
二 电气原理图与功能详细分析说明

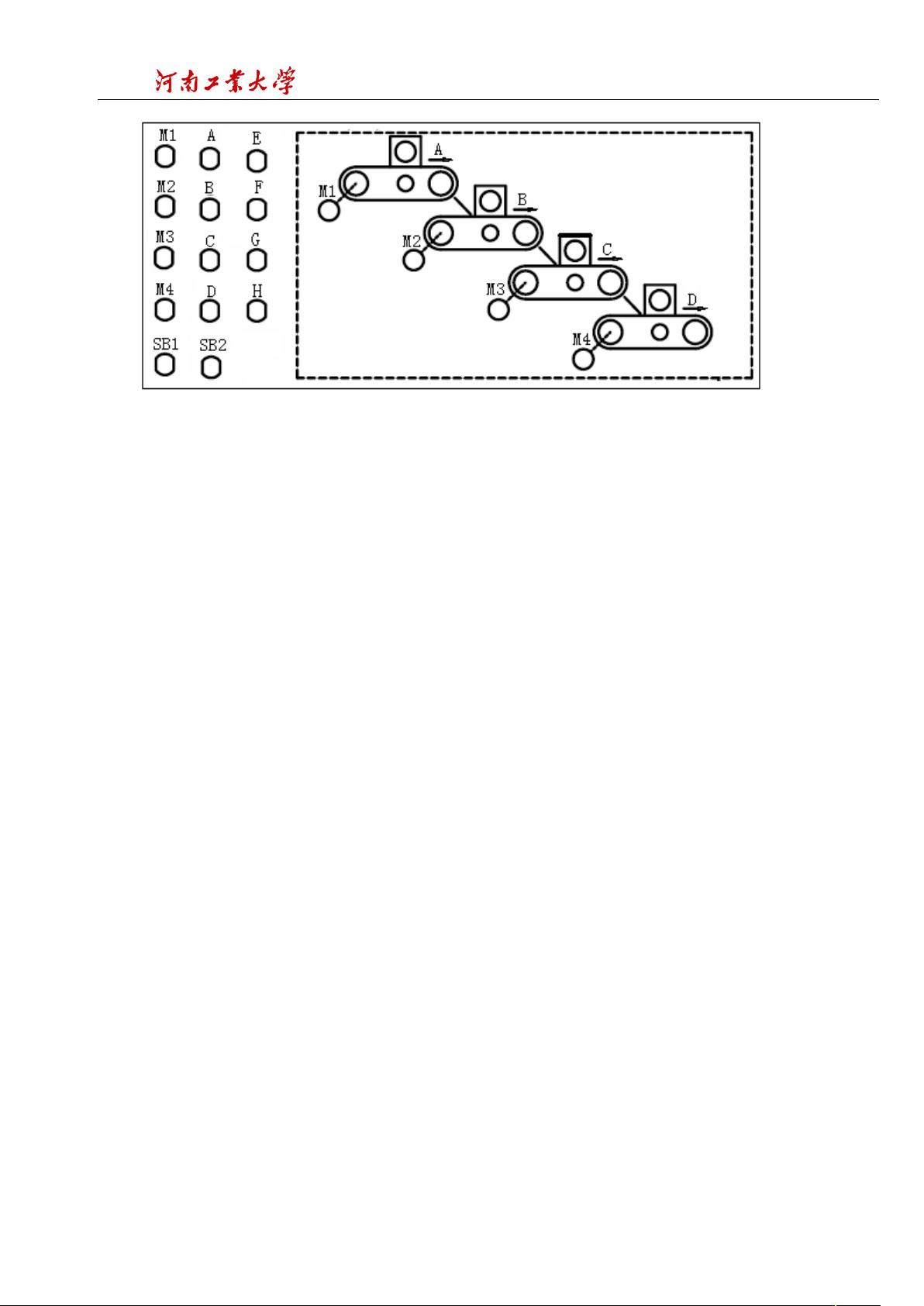

2.1 按钮分配和实物模型如下：
