RoseMirrorHA 5.0 for Windows 快速安装说明
RoseMirrorHA 5.0 for Windows
快速安装说明
(v2.0)
2015-04
RoseMirrorHA 5.0 for Windows 快速安装说明
目 录
一、 安装要求 ....................................................................................................................................... 1
1.1 RoseMirrorHA 集群拓扑结构 ....................................................................................................... 1
1.2 网络和心跳配置要求 .................................................................................................................... 2
1.3 系统要求 ....................................................................................................................................... 2
1.4 数据安全要求 ............................................................................................................................... 2
二、 软件安装 ....................................................................................................................................... 2
三、 软件卸载 ..................................................................................................................................... 10
四、 软件配置 ...................................................................................................................................... 11
4.1 启动和停止 RoseMirrorHA 服务 .................................................................................................. 11
4.2 修改 RoseMirrorHA 服务的登录方式........................................................................................... 11
4.3 启动管理工具 ............................................................................................................................. 12
4.4 配置应用服务 ............................................................................................................................. 13
五、 验证集群配置 ............................................................................................................................. 32
5.1 手工切换测试 ............................................................................................................................. 32
5.2 关机测试 ..................................................................................................................................... 33
5.3 拔线测试 ..................................................................................................................................... 33
5.4 杀进程测试 ................................................................................................................................. 33
RoseMirrorHA 5.0 for Windows 快速安装说明
RoseData Confidential and Proprietary 1
一、 安装要求
1.1 RoseMirrorHA 集群拓扑结构

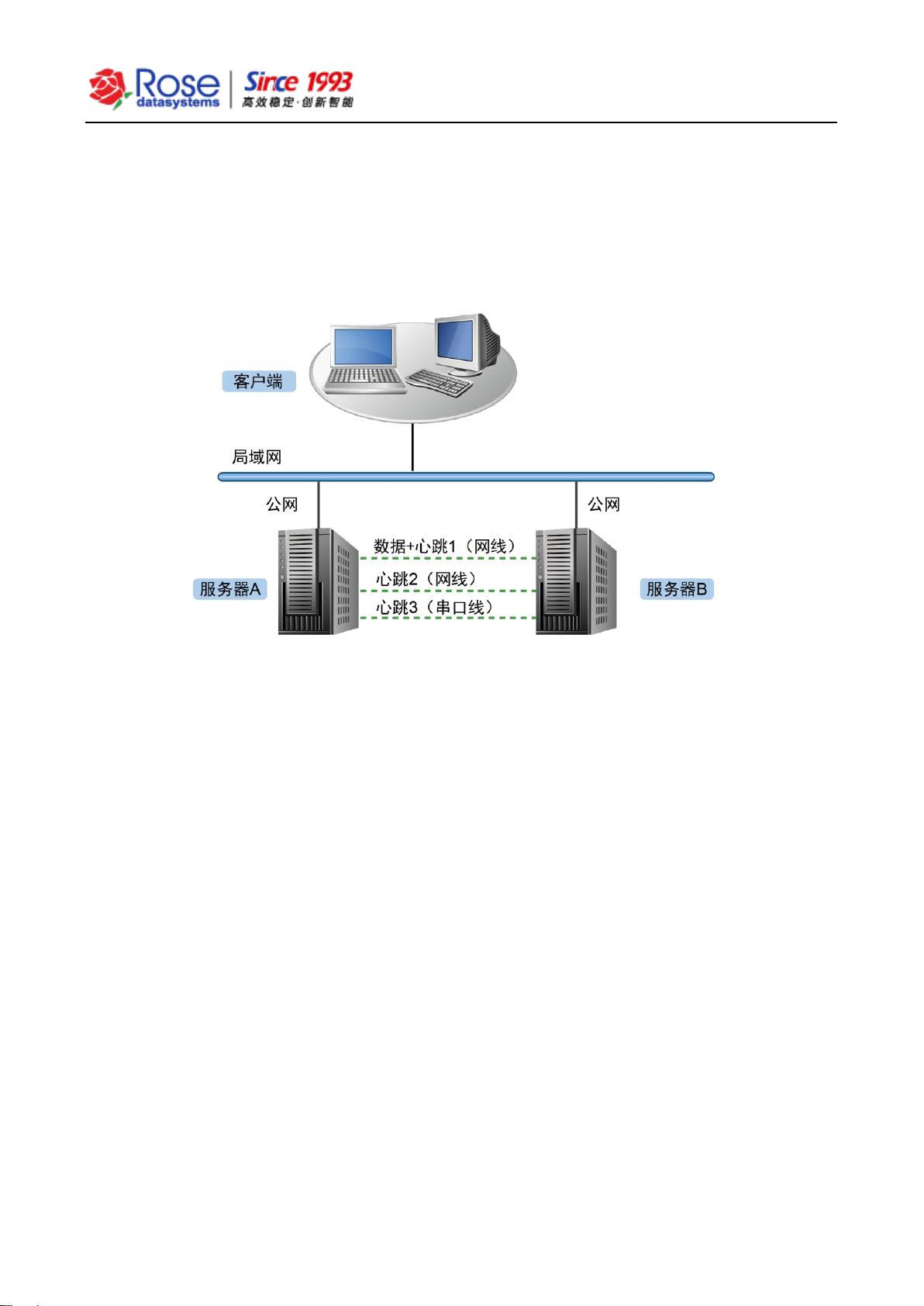

RoseMirrorHA 集群环境的拓扑结构，如下图所示。
如上图所示，硬件服务器 A 和 B，分别部署相同版本的操作系统和应用服务，操作系统和应用服务
按照相同的方式部署。确认两台服务器上应用服务分别能够正常启动、停止、运行之后，再在两台服务
器上部署配置 RoseMirrorHA 集群软件，以实现 RoseMirrorHA 保护应用服务连续工作。
每台服务器至少配置 2 片以上的物理网卡，服务器之间推荐配置 2 条以上的直连心跳，具体的接入
方式说明如下。
如每台服务器有 3 片以上的物理网卡：两台服务器之间，建议使用 2 条网线直连，其中，1
条网线兼做数据和心跳的通信，1 条网线专做心跳通信。如果物理条件允许，还可以再添加 1
条直连的 RS232 串口心跳线，以实现不同类型的心跳通信，提高心跳通信的可靠性。
如每台服务器仅有 2 片物理网卡：两台服务器之间，使用 1 条网线直连作为 1 条心跳，建议
再添加 1 条直连的 RS232 串口心跳线，以实现冗余的直连心跳。
每台服务器的公网网线接入局域网中的网络交换机（如果物理条件允许，每台服务器公网接
入不同的网络交换机，以防止单个网络交换机故障导致整个集群不可用）。
【RS232 串口说明】如需要配置 RS232 类型的心跳线，需要准备 RS232 串口线并确保线路和串口
能够正常通信。RS232 串口心跳线做法：9pin 的口，其中 1-1，2-3，3-2，5-5，其余口可以不用接线。
RoseMirrorHA 5.0 for Windows 快速安装说明
RoseData Confidential and Proprietary 2
1.2 网络和心跳配置要求
在安装软件前，手动配置每片网卡的 IP 地址（不能是 DHCP 方式动态获取的 IP），同一台主机上每
片网卡的 IP 设置在不同网段。推荐配置：每台主机三片网卡、一条 RS232 串口线。其中一片网卡用于
配置公网，一片网卡用于数据镜像，另外一片网卡和 RS232 串口线用于配置心跳线。
1.3 系统要求
RoseMirrorHA5.0 支持 windows Server 2003、Windows Server 2008R2 及 Windows Server 2012
（本文档以 Windows Server 2012R2 为例）。安装 RoseMirrorHA 软件之前，分别设置不同的主机名（如
Server1、Server2），确保同类型相关的软件已经卸载。两台主机应用程序（如 MSSQL）已经按照相同
的实例名、安装路径、配置方式安装完成，并且能够正常启停和使用，相关应用服务启动类型设置成手
动。
在实际应用环境中，如果服务器所在的内网，没有要求服务器必须设置防火墙等网络安全类软件，
可以将防火墙关闭，并且设置其为永不启动。如需启动防火墙或存在监控网络端口的安全类软件，请开
放如下默认端口和网络通信权限：
TCP：7320、7330
UDP：7340、7350 和私有网心跳端口
ICMP：开放所有网络接口的 ICMP（ping）数据包
1.4 数据安全要求
在 RoseMirrorHA 实施前，请先备份两台服务器上的数据；以避免出现异常情况时，引起的数据安
全风险。
二、 软件安装

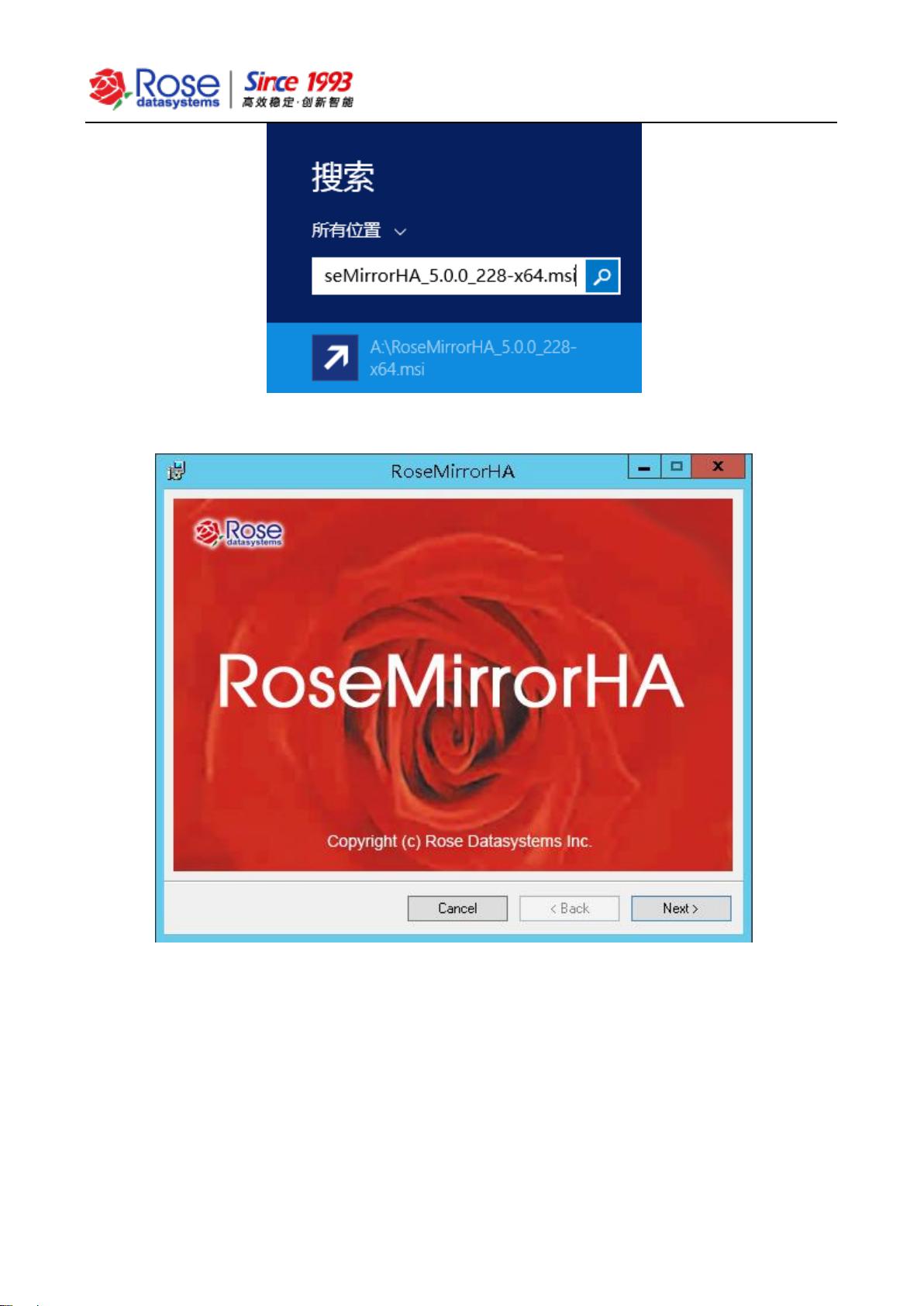

1) 以系统管理员身份登录系统，将安装光盘放入光驱，运行光盘目录下 RoseMirrorHA 的安装程序。
RoseMirrorHA 5.0 for Windows 快速安装说明
RoseData Confidential and Proprietary 3
2) 进入安装向导。
3) 填写用户名称和公司名称。
