PowerDesigner 使用教 程
Ver 1.0
版权所有： gzll m
2003 年 8 月 2 日
本文所有文字及图片皆为 gzllm （处长）原创，发表于 CO C
未经作者许可，请勿随意转 载
This document was created by an unregistered ChmMagic, please go to http://www.bisenter.com to register it. Thanks .
淘花/文库专用
从今日开始，每天一部分内容，在每个工作日，争取让大家天天都有的看，每天内容不会太多。
有错误的地方还请大家指正 。
This document was created by an unregistered ChmMagic, please go to http://www.bisenter.com to register it. Thanks .
淘花/文库专用
This document was created by an unregistered ChmMagic, please go to http://www.bisenter.com to register it. Thanks .
淘花/文库专用
PowerDesigner 简 介
PowerDesigner 是 Sybase 公司的 CASE 工具集，使用它可以方便地对管理信息系统进行分析设计，它几乎包括了数据库模型设计的全过程。利用 PowerDesigner 可
以制作数据流程图、概念数据模型、物理数据模型，可以生成多种客户端开发工具的应用程序，还可为数据仓库制作结构模型，也能对团队设计模型进行控制。它 可
与许多流行的数据库设计软件，例如： PowerBuilder ， Delphi ， VB 等相配合使用来缩短开发时间和使系统设计更优化。
PowerDesigner 主要包括以下几个功能部分 ：
（ 1 ） DataArchitect
这是一个强大的数据库设计工具，使用 DataArchitect 可利用实体 - 关系图为一个信息系统创建 " 概念数据模型 " － CDM （ Conceptual Data Model ）。并且可根据 CDM 产 生
基于某一特定数据库管理系统（例如： Sybase System 11 ）的 " 物理数据模型 "-PDM(Physical Data Model) 。还可优化 PDM ，产生为特定 DBMS 创建数据库的 SQL 语 句
并可以文件形式存储以便在其他时刻运行这些 SQL 语句创建数据库。另外， DataArchitect 还可根据已存在的数据库反向生成 PDM ， CDM 及创建数据库的 SQL 脚本。
（ 2 ） ProcessAnalyst
这部分用于创建功能模型和数据流图，创建 " 处理层次关系 " 。
（ 3 ） AppModeler
为客户 / 服务器应用程序创建应用模型。
（ 4 ） ODBC Administrator
此部分用来管理系统的各种数据源。
PowerDesigner 的 4 种模型文件 ：
概念数据模型 (CDM)
CDM 表现数据库的全部逻辑的结构 , 与任何的软件或数据储藏结构无关。 一个概念模型经常包括在物理数据库中仍然不实现的数据对象。 它给运行计划或业务活动 的
数据一个正式表现方式。
物理数据模型 (PDM)
PDM 叙述数据库的物理实现。
藉由 PDM ，你考虑真实的物理实现的细节。 它进入帐户两个软件或数据储藏结构之内拿。 你能修正 PDM 适合你的表现或物理约束。
面向对象模型 (OOM)
一个 OOM 包含一系列包，类，接口 , 和他们的关系。 这些对象一起形成所有的 ( 或部份 ) 一个软件系统的逻辑的设计视图的类结构。 一个 OOM 本质上是软件系统的 一
个静态的概念模型。
你使用 PowerDesigner 面向对象模型建立面向对象模型 .(OOM) 你能为纯粹地对象 - 导向的靠模切目的建立一个 OOM, 产生 Java 文件或者 PowerBuilder 文件，或你能 使
用一个来自 OOM 的物理数据模型 (PDM) 对象 , 来表示关系数据库设计分析。
业务程序模型 (BPM)
BPM 描述业务的各种不同内在任务和内在流程，而且客户如何以这些任务和流程互相影响。
BPM 是从业务合伙人的观点来看业务逻辑和规则的概念模型，使用一个图表描述
程序，流程，信息和合作协议之间的交互作用。

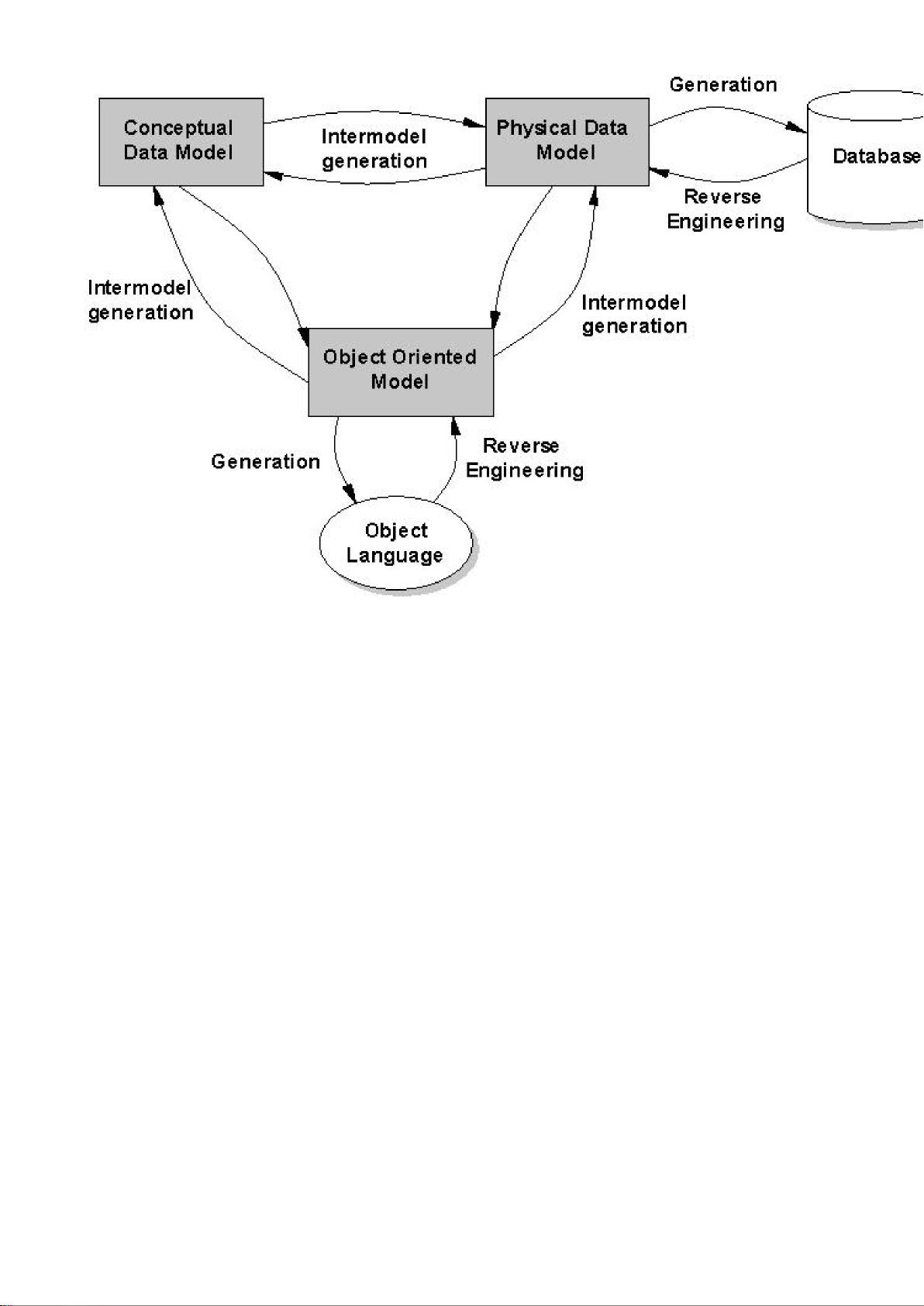

以下是其中的 CDM PDM OOM 三者的转换关 系
This document was created by an unregistered ChmMagic, please go to http://www.bisenter.com to register it. Thanks .
淘花/文库专用
使用 PowerDesigner 环 境
对象浏览器
对象浏览器可以用分层结构显示你的工作空间 .
输出窗口
显示操作的结果。
结果列表
用于显示生成、覆盖和模型检查结果，以及设计环境的总体信息。
图表窗口
用于组织模型中的图表，以图形方式显示模型中各对象之间的关系 。
