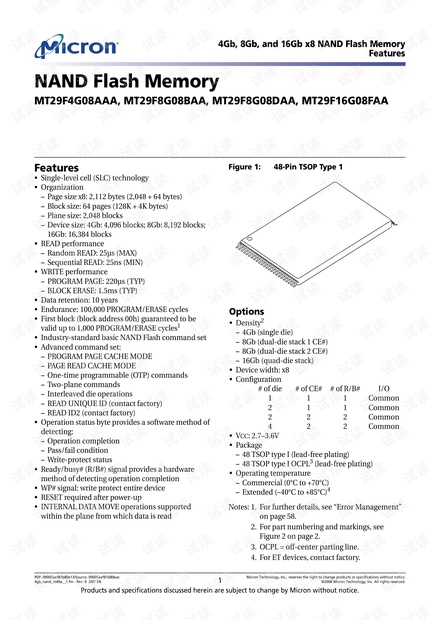

Products and specifications discussed herein are subject to change by Micron without notice.

4Gb, 8Gb, and 16Gb x8 NAND Flash Memory

Features

PDF: 09005aef81b80e13/Source: 09005aef81b80eac Micron Technology, Inc., reserves the right to change products or specifications without notice.

4gb_nand_m40a__1.fm - Rev. B 2/07 EN

NAND Flash Memory

MT29F4G08AAA, MT29F8G08BAA, MT29F8G08DAA, MT29F16G08FAA

Features

• Single-level cell (SLC) technology

• Organization

– Page size x8: 2,112 bytes (2,048 + 64 bytes)

– Block size: 64 pages (128K + 4K bytes)

– Plane size: 2,048 blocks

– Device size: 4Gb: 4,096 blocks; 8Gb: 8,192 blocks;

16Gb: 16,384 blocks

•READ performance

– Random READ: 25µs (MAX)

– Sequential READ: 25ns (MIN)

•WRITE performance

– PROGRAM PAGE: 220µs (TYP)

– BLOCK ERASE: 1.5ms (TYP)

• Data retention: 10 years

• Endurance: 100,000 PROGRAM/ERASE cycles

• First block (block address 00h) guaranteed to be

valid up to 1,000 PROGRAM/ERASE cycles

• Industry-standard basic NAND Flash command set

• Advanced command set:

– PROGRAM PAGE CACHE MODE

– PAGE READ CACHE MODE

– One-time programmable (OTP) commands

– Two-plane commands

– Interleaved die operations

– READ UNIQUE ID (contact factory)

– READ ID2 (contact factory)

• Operation status byte provides a software method of

detecting:

– Operation completion

– Pass/fail condition

– Write-protect status

• Ready/busy# (R/B#) signal provides a hardware

method of detecting operation completion

• WP# signal: write protect entire device

• RESET required after power-up

• INTERNAL DATA MOVE operations supported

within the plane from which data is read

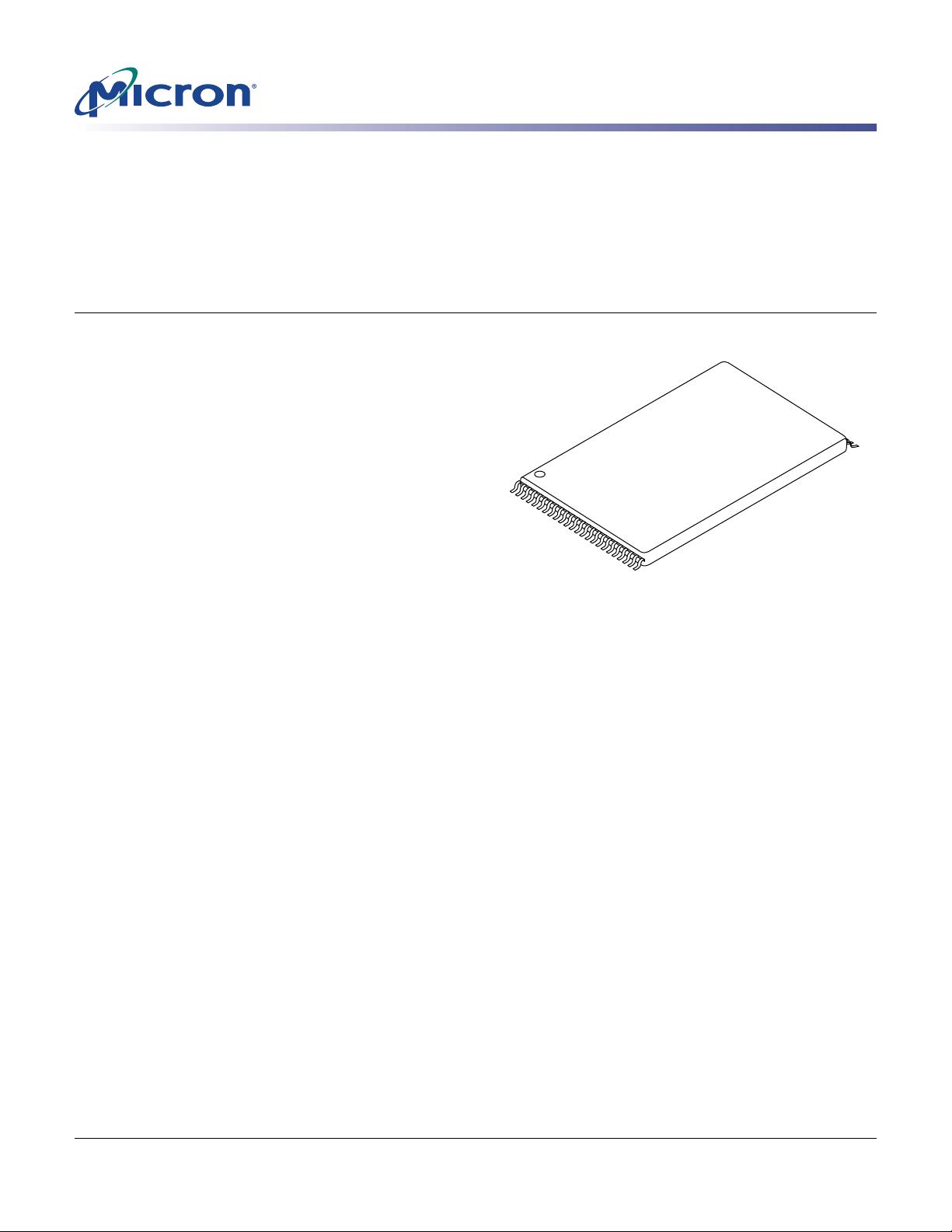

Figure 1: 48-Pin TSOP Type 1

Notes: 1. For further details, see “Error Management”

on page 58.

2. For part numbering and markings, see

Figure 2 on page 2.

3. OCPL = off-center parting line.

4. For ET devices, contact factory.

Options

•Density

– 4Gb (single die)

– 8Gb (dual-die stack 1 CE#)

– 8Gb (dual-die stack 2 CE#)

– 16Gb (quad-die stack)

• Device width: x8

• Configuration

# of die # of CE# # of R/B# I/O

1 1 1 Common

2 1 1 Common

2 2 2 Common

4 2 2 Common

•V

CC: 2.7–3.6V

•Package

– 48 TSOP type I (lead-free plating)

– 48 TSOP type I OCPL

(lead-free plating)

• Operating temperature

– Commercial (0°C to +70°C)

– Extended (–40°C to +85°C)

PDF: 09005aef81b80e13/Source: 09005aef81b80eac Micron Technology, Inc., reserves the right to change products or specifications without notice.

4gb_nand_m40aTOC.fm - Rev. B 2/07 EN

4Gb, 8Gb, and 16Gb x8 NAND Flash Memory

Table of Contents

Features. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1

Part Numbering Information . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2

Valid Part Number Combinations . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2

General Description . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

Architecture . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11

Addressing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

Memory Mapping . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

Array Organization . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13

Bus Operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

Control Signals . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

Commands . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

Address Input . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

Data Input . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

READs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

Ready/Busy# . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

Command Definitions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19

READ Operations . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21

PAGE READ 00h-30h. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21

RANDOM DATA READ 05h-E0h. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22

PAGE READ CACHE MODE START 31h; PAGE READ CACHE MODE START LAST 3Fh. . . . . . . . . . . . . . . . . .22

READ ID 90h . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24

READ STATUS 70h . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26

PROGRAM Operations . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27

PROGRAM PAGE 80h-10h . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27

SERIAL DATA INPUT 80h . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27

RANDOM DATA INPUT 85h . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27

PROGRAM PAGE CACHE MODE 80h-15h. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28

Internal Data Move . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29

READ FOR INTERNAL DATA MOVE 00h-35h . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29

PROGRAM for INTERNAL DATA MOVE 85h-10h. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29

BLOCK ERASE Operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30

BLOCK ERASE 60h-D0h . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30

One-Time Programmable (OTP) Area . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31

OTP DATA PROGRAM A0h-10h . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32

OTP DATA PROTECT A5h-10h . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .34

OTP DATA READ AFh-30h. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .34

TWO-PLANE Operations . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .35

Two-Plane Addressing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .35

TWO-PLANE PAGE READ 00h-00h-30h . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .36

TWO-PLANE RANDOM DATA READ 06h-E0h . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .36

TWO-PLANE PROGRAM PAGE 80h-11h-80h-10h . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .39

TWO-PLANE PROGRAM PAGE CACHE MODE 80h-11h-80h-15h . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .40

TWO-PLANE INTERNAL DATA MOVE 00h-00h-35h/85h-11h-80h-10h. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .42

TWO-PLANE READ for INTERNAL DATA MOVE 00h-00h-35h . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .42

TWO-PLANE PROGRAM for INTERNAL DATA MOVE 85h-11h-80h-10h. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .43

TWO-PLANE BLOCK ERASE 60h-60h-D0h . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .45

TWO-PLANE/MULTIPLE-DIE READ STATUS 78h . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .46

Interleaved Die Operations . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . .47

Interleaved PROGRAM PAGE Operations . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .47

Interleaved PROGRAM PAGE CACHE MODE Operations . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .48

Interleaved TWO-PLANE PROGRAM PAGE Operations. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .49

Interleaved TWO-PLANE PROGRAM PAGE CACHE MODE Operations. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .52

Interleaved BLOCK ERASE Operations. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .54

Interleaved TWO-PLANE BLOCK ERASE Operations . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .54

RESET Operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .56

RESET FFh. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .56

PDF: 09005aef81b80e13/Source: 09005aef81b80eac Micron Technology, Inc., reserves the right to change products or specifications without notice.

4gb_nand_m40aLOF.fm - Rev. B 2/07 EN

4Gb, 8Gb, and 16Gb x8 NAND Flash Memory

List of Figures

Figure 1: 48-Pin TSOP Type 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1

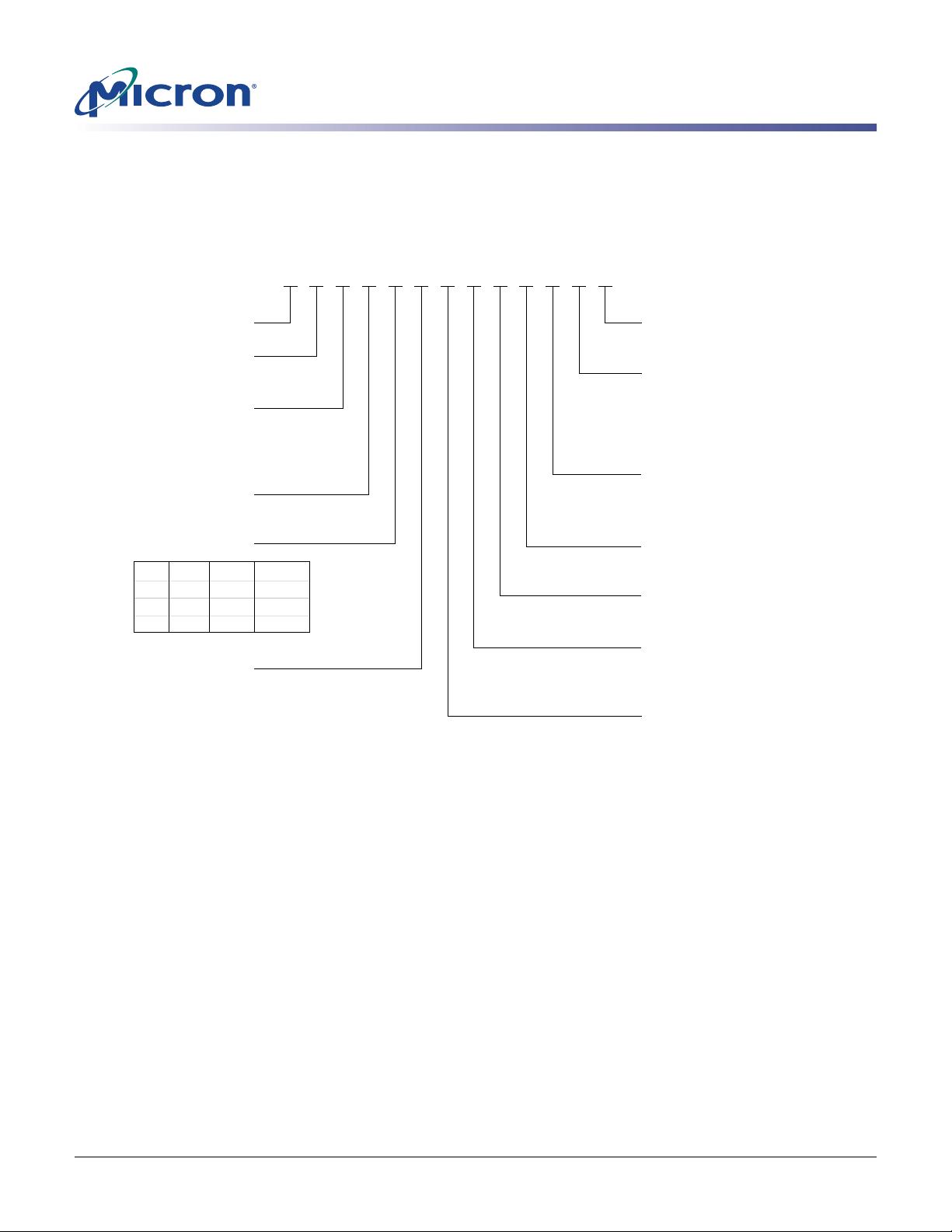

Figure 2: Part Number Chart . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2

Figure 3: 48-Pin TSOP Type 1 Pin Assignment (Top View) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

Figure 4: NAND Flash Functional Block Diagram . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11

Figure 5: Memory Map . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

Figure 6: Array Organization for MT29F4G08AAA and MT29F8G08DAA (x8) . . . . . . . . . . . . . . . . . . . . . . . . . . . .13

Figure 7: Array Organization for MT29F8G08BAA and MT29F16G08FAA (x8). . . . . . . . . . . . . . . . . . . . . . . . . . . .14

Figure 8: READY/BUSY# Open Drain . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17

Figure 9: tFall and tRise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17

Figure 10: Iol vs. Rp . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18

Figure 11: TC vs. Rp . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18

Figure 12: PAGE READ Operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21

Figure 13: RANDOM DATA READ Operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22

Figure 14: PAGE READ CACHE MODE Operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23

Figure 15: READ ID Operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24

Figure 16: Status Register Operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27

Figure 17: PROGRAM and READ STATUS Operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28

Figure 18: RANDOM DATA INPUT Operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28

Figure 19: PROGRAM PAGE CACHE MODE Operation Example . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29

Figure 20: INTERNAL DATA MOVE Operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30

Figure 21: INTERNAL DATA MOVE Operation with RANDOM DATA INPUT . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30

Figure 22: BLOCK ERASE Operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31

Figure 23: OTP DATA PROGRAM Operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .33

Figure 24: OTP DATA PROTECT Operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .34

Figure 25: OTP DATA READ Operation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .35

Figure 26: TWO-PLANE PAGE READ Operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .37

Figure 27: TWO-PLANE PAGE READ Operation with RANDOM DATA READ. . . . . . . . . . . . . . . . . . . . . . . . . . . . .38

Figure 28: TWO-PLANE PROGRAM PAGE Operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .39

Figure 29: TWO-PLANE PROGRAM PAGE Operation with RANDOM DATA INPUT . . . . . . . . . . . . . . . . . . . . . . .40

Figure 30: TWO-PLANE PROGRAM PAGE CACHE MODE Operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .42

Figure 31: TWO-PLANE INTERNAL DATA MOVE Operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .44

Figure 32: TWO-PLANE INTERNAL DATA MOVE Operation with RANDOM DATA INPUT . . . . . . . . . . . . . . . .44

Figure 33: TWO-PLANE BLOCK ERASE Operation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .45

Figure 34: TWO-PLANE/MULTIPLE-DIE READ STATUS Cycle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .46

Figure 35: Interleaved PROGRAM PAGE Operation with R/B# Monitoring . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .47

Figure 36: Interleaved PROGRAM PAGE Operation with Status Register Monitoring . . . . . . . . . . . . . . . . . . . . . .48

Figure 37: Interleaved PROGRAM PAGE CACHE MODE Operation with R/B# Monitoring . . . . . . . . . . . . . . . . .48

Figure 38: Interleaved PROGRAM PAGE CACHE MODE Operation with Status Register Monitoring . . . . . . . .49

Figure 39: Interleaved TWO-PLANE PROGRAM PAGE Operation with R/B# Monitoring. . . . . . . . . . . . . . . . . . .50

Figure 40: Interleaved TWO-PLANE PROGRAM PAGE Operation with Status Register Monitoring. . . . . . . . . .51

Figure 41: Interleaved TWO-PLANE PROGRAM PAGE CACHE MODE Operation with R/B# Monitoring . . . .52

Figure 42: Interleaved TWO-PLANE PROGRAM PAGE CACHE MODE Operation with Status Register

Monitoring . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .53

Figure 43: Interleaved BLOCK ERASE Operation with R/B# Monitoring . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .54

Figure 44: Interleaved BLOCK ERASE Operation with Status Register Monitoring. . . . . . . . . . . . . . . . . . . . . . . . .54

Figure 45: Interleaved TWO-PLANE BLOCK ERASE Operation with R/B# Monitoring . . . . . . . . . . . . . . . . . . . . .55

Figure 46: Interleaved TWO-PLANE BLOCK ERASE Operation with Status Register Monitoring . . . . . . . . . . . .55

Figure 47: RESET Operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .56

Figure 48: ERASE Enable . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .57

Figure 49: ERASE Disable . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .57

Figure 50: PROGRAM Enable . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .57

Figure 51: PROGRAM Disable . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .58

Figure 52: AC Waveforms During Power Transitions. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .60

Figure 53: COMMAND LATCH Cycle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .65

Figure 54: ADDRESS LATCH Cycle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .65

Figure 55: INPUT DATA LATCH Cycle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .66
