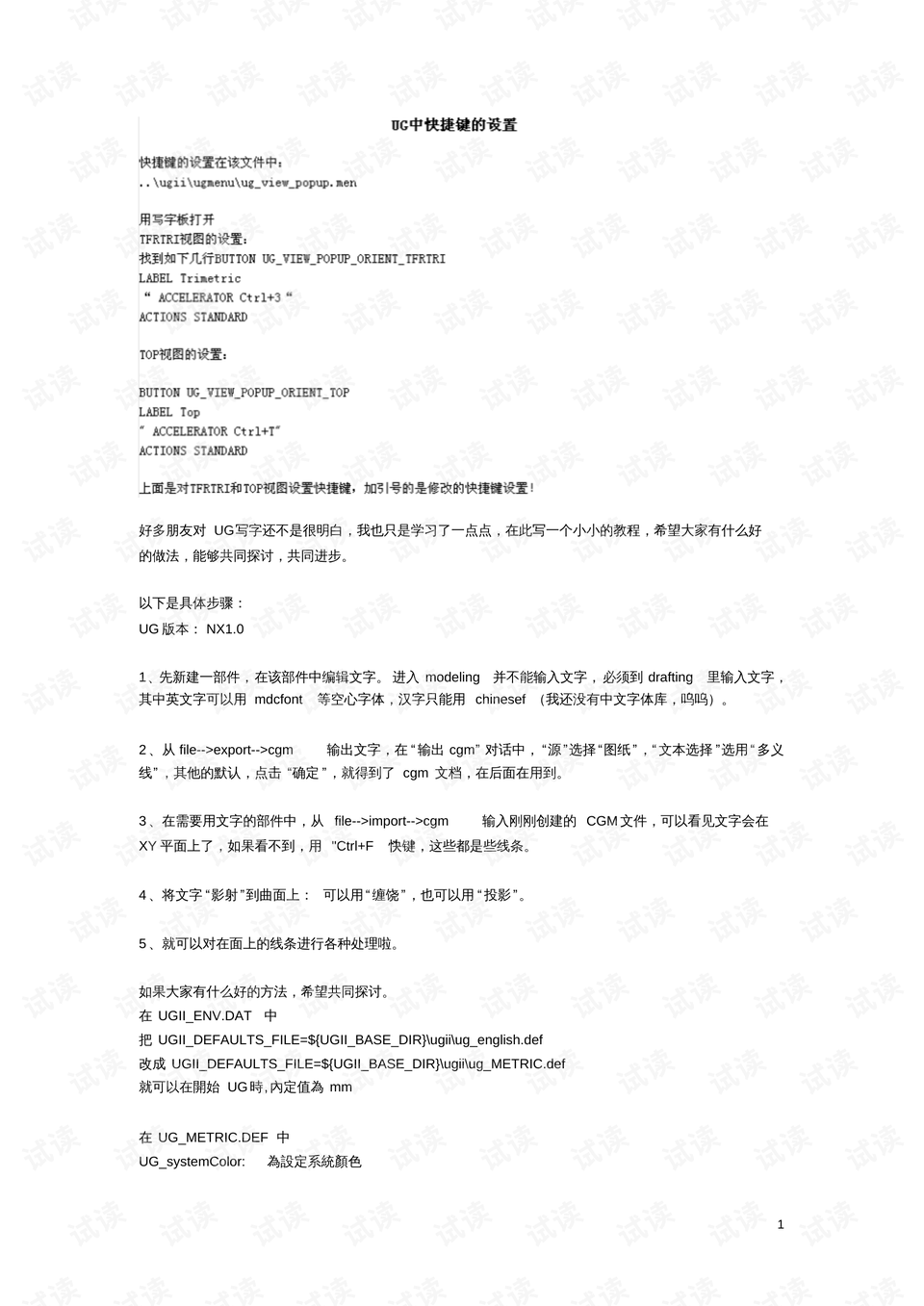

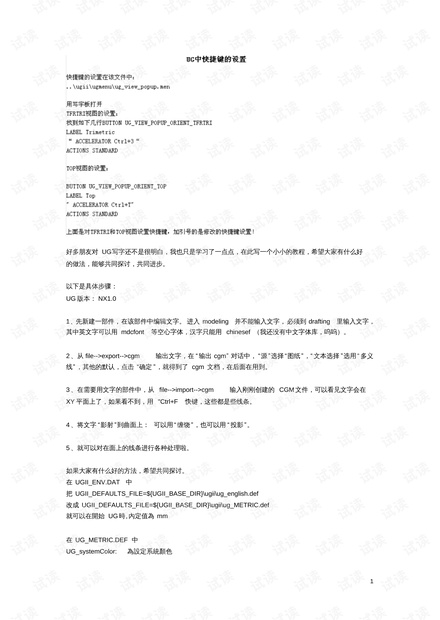

UG(Unigraphics)是一款强大的计算机辅助设计与制造(CAD/CAM/CAE)软件,广泛应用于机械工程、航空航天等领域。在UG快捷键的设置中,我们可以提高工作效率,快速执行常用的操作。以下是一些关于UG快捷键设置和使用的关键点:
1. **输入文字**:
- 在UG中,无法在建模模式下直接输入文字,需要切换到绘图(Drafting)模块。
- 英文字体可以选择mdcfont等空心字体,而汉字则需要使用chinesef字体,但需要确保已经安装了相应的中文字体库。
- 创建文字后,通过File > Export > CGM导出为CGM格式文件,以便后续导入。
2. **文字导入与映射**:
- 在目标部件中,使用File > Import > CGM导入先前创建的CGM文件,文字会显示在XY平面上。
- 如果无法看到文字,可以使用"Ctrl+F"快捷键查找。
- 文字可以使用"缠饶"或"投影"功能映射到曲面上。
3. **UG配置文件**:
- UGII_ENV.DAT是UG的环境配置文件,通过修改其中的参数可以定制UG的行为。
- 如将`UGII_DEFAULTS_FILE=${UGII_BASE_DIR}\ugii\ug_english.def`改为`UGII_DEFAULTS_FILE=${UGII_BASE_DIR}\ugii\ug_METRIC.def`,可以在启动UG时默认使用毫米单位。
- 文件中还包含了设置初始图档位置、GRIP位置、USER FUNCTION位置、MACRO位置、IGES位置、STEP位置、DXF位置以及LOG位置的参数。
4. **系统颜色和显示设置**:
- UG_METRIC.DEF文件中可以设置系统颜色和其他显示选项,如UG_systemColor。
- 例如,UG_initialPartDir用于设置起始图档的位置,UG_showObjectCount和UG_showCategoryNames建议设置为ON,以显示对象计数和类别名称。
5. **精度和公差**:
- 参数如Solids_undoFileSize定义了撤销操作的最大内存使用量。
- Solids_tolerDist_EU和Solids_tolerDist_MU分别设置了英制和公制下的几何公差。
- Solids_tolerAngl定义了角度公差,Solids_FreeFormConstructionResult则根据具体应用(机构或造型)来设定。
6. **语言界面设置**:
- 更改UG界面语言可以通过复制UGii_simple_chinese.lng文件并重命名为ugii.lng,然后创建ug.bat脚本来指定语言环境。
- 系统环境变量UGII_LANG可以用来控制界面语言,如设定为`simpl_chinese`以显示简体中文界面。
7. **其他配置选项**:
- UG_layersInList可以设置图层列表显示,推荐使用OBJECTS选项。
- UGII_LANG环境变量对应不同的语言界面,如english为英文,simpl_chinese为简体中文。
以上是UG快捷键设置的基本流程和一些关键配置项的说明,通过这些设置,用户可以根据个人习惯和工作需求定制自己的工作环境,提高设计效率。在实际工作中,不断探索和积累经验,结合UG的丰富功能,可以更好地发挥其在产品设计中的作用。
