单片机复位电路的可靠性分析(2008-08-02 21:02:33)
摘要：总结了目前使用比较广泛的四种单片机复位电路，为微分型、积分型复位电路建
立了数学模型，并比较了它们在使用中的可靠性，同时介绍了专用复位芯片。最后提出了设
计复位电路应注意的问题及提高抗干扰性的措施。
关键词：复位 死机 可靠性
单片机目前已被广泛地应用于家电、医疗、仪器仪表、工业自动化、航空航天等领域。
市场上比较流行的单片机种类主要有 Intel 公司、Atmel 公司和 Philip 公司的 8051 系列单
片机，Motorola 公司的 M6800 系列单片机，Intel 公司的 MCS96 系列单片机以及 Microchip
公司的 PIC 系列单片机。无论用户使用哪种类型的单片机，总要涉及到单片机复位电路的设
计。而单片机复位电路设计的好坏，直接影响到整个系统工作的可靠性。许多用户在设计完
单片机系统，并在实验室调试成功后，在现场却出现了“死机”、“程序走飞”等现象，这
主要是单片机的复位电路设计不可靠引起的。

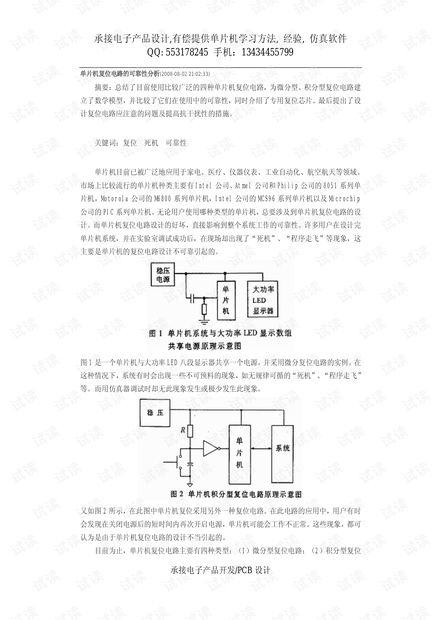

图 1 是一个单片机与大功率 LED 八段显示器共享一个电源，并 采 用微分复位电路的实例。在
这 种 情况下，系统有时会出现一些不可预料的现象，如无规律可循的“死机”、“程序走飞”
等。而用仿真器调试时却无此现象发生或极少发生此现象。
又如图 2 所示，在 此图中单片机复位采用另外一种复位电路。在 此 电路的应用中，用 户 有时
会发现在关闭电源后的短时间内再次开启电源，单片机可能会工作不正常。这些现象，都可
认为是由于单片机复位电路的设计不当引起的。
目前为止，单片机复位电路主要有四种类型：（1）微分型复位电路；（2）积分型复位
