S7-200 SMART可编程控制器样本,官方最新选型样本。
SIMATIC S7-200 SIMATIC S7-200EE SIMATIC S7-200 SIENDS :题 EM种自 M三空 SH ENaT 目录 产品亮点 04 CP山SR60/ST60技术规范 CPU模块 …06 数字量模块技术规范 22 信号板 08 模拟量模块技术规氾 24 网络通信 09 信号板技术规范 ····4·:··+··········: 25 运动控制 10 热电阻模块技术规范 6 人性化软件∴..12 通用技术规范 ∴26 小型自动化解决方案… 14 安装尺寸图 27 技术规范 订货号说明 CPU SR20技术规范 16 模块和信号板接线示意图…28 CPU SR40/ST40CR40技术规范 订货数据…30 SIMATIC S7-200 SMART产品亮点 1O点数最高 机型丰富,更多选择 可达60点 提供不同类型、O点数丰富的P模块,单体∥O点数最高可达60点,可满 标准型 足大部分小型自动化设备的控制需求。另外,CPU模块配备标准型和经济型供用 户选择,对于不同的应用需求,产品配置更加灵活,最大限度的控制成本。 经济型 选件扩展,精确定制 新颖的信号板设计可扩展通信端口、数字量通道、模拟量通道。在不额外占用电 控柜空间的前提下,信号板扩展能更加贴合用户的实际配置,提升产品的利用 率,同时降低用户的扩展成本。 高速芯片,性能卓越 SIEMENS 配备西门子专用高速处理器芯片,基本指令执行时间可达0.15s,在同级别小 型PLC中遥遥领先。一颗强有力的“芯”,能让您在应对繁琐的程序逻辑,复杂 的工艺要求时表现的从容不迫 以太互联,经济便捷 CPU模块本体标配以太网接口,集成了强大的以太网通信功能。一根普通的网线 即可将程序下载到PLC中,方便快捷,省去了专用编程电缆。通过以太网接口还 可与其它CPU模块、触摸屏、计算机进行通信,轻松组网。 三轴脉冲,运动自如 CP模块本体最多集成3路高速脉冲输出,频率高达100kHz,支持 PWMIPTO 输出方式以及多种运动模式,可自由设置运动包络。配以方便易用的向导设置功 能,快速实现设备调速、定位等功能。 通用SD卡,方便下载 本机集成 Micro sd卡插槽,使用市面上通用的 Micro sd卡即可实现程序的更新 和PLC固件升级,极大地方便了客户工程师对最终用户的服务支持,也省去了因 PC固件升级返厂服务的不便。 软件友好,编程高效 在继承西门子编程软件强大功能的基础上,融入了更多的人性化设计,如新颖的 带状式菜单、全移动式界面窗口、方便的程序注释功能、强大的密码保护等。在 体验强大功能的同时,大幅提高开发效率,缩短产品上市时间。 完美整合,无缝集成 SIMATIC S7-200 SMART可编程控制器, SIMATIC SMART LINE触摸屏和 SINAMICS VND V20变频器完美整合,为OEM客户带来高性价比的小型自动化解决方案,满足 客户对于人机交互、控制、驱动等功能的全方位需求。 a CPU模块 全新的S7-200 SMART带来两种不同类型的CPU模块,标准型和经济型,全方位满足不同行业、不同客户、不 同设备的各种需求。标准型作为可扩展匚Pυ模块,可满足对ν◎规模有较大需求,逻辑控制较为复杂的应用 而经济型¢PU模块直接通过单机本体满足相对简单的控制需求 标准型,继电器输出型 标准型,晶体管输出型 经济型,继电器输出型 CPU- SR20/SR40/ SR60 CPU-ST40/ ST60 CPU-CR40 +"+W 以太网接∏ RS485串∏ 支持 Micro sd卡 高速计数 O模块扩展 信号板扩展 实时时钟 高速脉冲输出2 D仅有标准型CPU模块支持 2)只有标准型、晶体管输出型才支持 型号 CR40 SR20 SR40 SR60 ST40 ST60 产品 高速计数 4路30kH7 4路60kHz 高速脉冲输出 3路100kHz 通信端口 最大开关量o 40 148 168 188 168 188 最大模拟量o 24 3)不包括信号板扩展的o 通信及运行状态指示灯 PLC工作状态一目了然 安装便捷,支持导轨 所有模块的输入输出 式和螺钉式安装 端子可拆卸 集成以太网口,程序 下载、设备组网更加 方便 插针式连接,模块连 接更加紧密 信号板扩展实现精确化配 通用 Micro sd卡,支捋程序 置,同时不占用电控柜空间 下载和PLC固件更新 西门子专用高速芯 配备超级电容,掉电 片,基本指令执行时 情况下,依然能保证 间可达0.15us 时钟正常工作 信号板 信号板直接安装在CPU本体正面,无需占用电控柜空间,安装、拆卸方便快捷。对于少量的1O点数扩展及更 多通信端口的需求,全新设计的信号板能够提供更加经济、灵活的解决方案。 信号板基本信息 型号 规格 描述 sBDT042DH2DO晶体管输岀提供额外的数字量WO扩展,支持2路 数字量输入和2路数字量晶体管输出 SB AQ01 1AO 提供额外的模拟量/O扩展,支持1路 模拟量输出,精度为12位 SB CMOT RS232RS485 提供额外的RS232或RS485串行通信接 在软件中简单设置印可实现转换 信号板组态 系统块 在系统块选择标准型cPU模块后,SB选项里会出现上述三种信号板 Module Input CPUCPUSR40(AC/DC/Relay) 选择SBDT04时,系统自动分配17.0和Q7.0做为ⅣO映像区的起始位 100 选择SBAQ01时,系统自动分配AQW12做为○映像区 EM OSB DT04 (2D1/2D0 Transistor EM1 10 ·选定SBCM01时,在端口类型设置框里选择RS232或RS485即可 SB CMOT IRS485/RS232 EM 2 EM3 安装步骤 卸拉端子盖板 用螺丝刀卸掉空盖板 无需螺钉紧固,轻按即可 安装完成 网络通信 S7-200 SMART CPU模块本体集成1个以太网接口和1个RS485接口,通过扩 展cM01信号板,其通信端口数量最多可增至3个,可满足小型自动化设备与 触摸屏、变频器及其它第三方设备进行通信的需求。 以太网通信 所有CPυ模块配备以太网接口,支持西门子S7协议、TCPP协议*、有效支持多 口■i 种终端连接: HMI 1* PLC 可作为程序下载端口(使用普通网线即可) 与 SAMRT LINE触摸屏进行通信,最多支持4台设备 ·通过交换机与多台以太网设备进行通信,实现数据的快速交互* 2+ PLI 串口通信 PLC S7-啁00 SMART CPU模块均集成1个RS485接口,可以与变频器、触摸屏等第 方设备通信。如果需要额外的串口,可通过扩展CM01信号板来实现,信号 HMI 板支持RS232RS485自由转换,最多支持4个设备。 串口支持下列协议 Modbus rtu 器日E 8日日日 1#变频器 2#变频器 3#变频器 USS 自由口通信 1#电机 2#电机 3#电机 与上位机的通信* 通过 PC Access,操作人员可以轻松通过上位机读取S7-200 SMART的数据,从 而实现设备监控或者进行数据存档管理*。 PC Access PC Access是专门为S7-200系列PLC开发的OPC服务器协议,专门用于小型 PC与上位札交互的OPC软件) )即将发布,具体信息请咨询西门了办事处及授权分销商。 运动控制 S7-2005 MART CPU模块本体直接提供三轴100KHz高速脉冲输出,通过强大灵活的设置向导可组态为PWM 输岀或运动控制输岀,为步进电机或伺服电机的速度和位置控制提供了统一的解决方案,满足小型机楲设备的 精确定位需求 运动控制基本功能 PLC ·标准型晶体管输岀αP∪模块,S40ST60提供3轴100kHz 高速脉冲输出,支持PWM(脉宽调制)和PTO脉冲输出 ·在PWM方式中,输出脉冲的周期是固定的,脉冲的宽度或 占空比由程序来调节,可以调节电机速度、阀门开度等 」LL 「LL 在PTO方式(运动控制)中,输出脉冲可以组态为多种工作 1#同服驱动器 2#伺服驱动器 3#伺服骇动器 模式,包括自动寻找原点,可实现对步进电机或伺服电机的 控制,达到调速和定位的目的 1#电机 2#电机 3#电机 P山本体上的Q0.0,Q0.1和Q0.3可组态为PWM输出或高 速脉冲输出,均可通过向导设置完成上述功能 PWM和运动控制向导设置 是厂出 为了简化您应用程序中位控功能的使用,STEP7- Micro/w|N SMART提供的位控向导可以帮助您在几分钟内全部完成PWM PTO的组态。该向导可以生成位控指令,您可以用这些指令在您 的应用程序中对速度和位置进行动态控制。 PwM向导设置根据用户选择的PWM脉冲个数,生成相应的 PwWM×RUN子程疗框架用于编辑。 运动控制向导最多提供3轴脉冲输出的设置,脉冲输出速度从 0Hz到100kHz可调

...展开详情
试读 32P S7 200 SMART选型样本-新
chu_lx

关注 私信 TA的资源

上传资源赚积分,得勋章
    最新推荐
    S7 200 SMART选型样本-新 16积分/C币 立即下载
    1/32

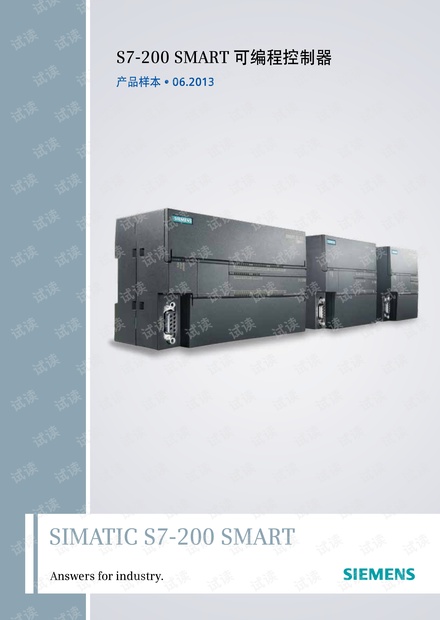

    S7 200 SMART选型样本-新第1页
