多位数、大尺寸、高亮度、低成本LED 数码管驱动电路的设计

所需积分/C币:29 2018-05-04 19:50:09 190KB PDF
收藏 收藏 1
举报

首先给出廉价的LED(发光二极管)多位数码管驭动电路,指出产生各数码管显示亮 度不均匀的原因是流过各管的电流1 1 不相等,然后提出在动态扫描子程序中将各管点亮的时间长度 T; ( = NT,)分荆成N ( =8 一18)份 T,( =0. 1 ms),用键盘操作改变各管的N 值,使各管的I;T,值都相 等.从而调匀各管显示亮度。该方法已在称重系统中得到成功应用。文中还介绍了克服数码管闪烁、增强数码管亮度、增大 V O 端口驱动能力和杭干扰能力、多面显示同样字符时减少连线和降低施工难度等原则或方法
第31卷第12期 章兼源:多位数大尺寸高亮度低成本LED数码管驱动电路的设计·信号处理与显示技术 自动回到P状态 当所有数码管匀亮调整结束后,将N0、M1~N3值 b)按下K3(定义为当前数码管或全体数码管点存人 EEPROM,以后显示子程序就将这些值作为各管 亮时间长度的增量NT(i=0~8)加1键,数值范围点亮时间长度的修正系数。因为同一批数码管和印制 N2=0~8,在8+1时返回0),点亮时间长度的增量加电路板等元件的参数基本一致,所以在这一条件下,若 1(由数码管发光亮度指示),并回到P状态。 系统中无 EEPROM,也可一次性地将调整结果N、N c)按下K4(定义为当前数码管号点亮时间长度N值固化在ROM中。 的增量减1键数值范围0~8,在0-1时返回8),点 亮时间长度的增量减1(由数码管发光亮度指示),#3其他问题的处理 回到P状态。 当单片机的0口到74HC95芯片的连线过长 d)8个数码管的发光均匀度调整完毕后,按下K1时,由于传输线上的干扰信号或受潮、灰尘等原因,可 键进人下一个状态P+1 能导致数码管显示乱码或者工作不正常。这时可在两 3)显示子程序 者之间加一只74Ls04芯片,能有效增大单片机的L0 程序流程如图3所示,与常规动态扫描子程序相端口的驱动能力和抗干扰能力(见图1)。 比只有延时1ms部分有所区别。图中:将T编程为 当需要多面显示同样的字符时,可以将两面(或 0.1ms延时子程序;k为固定常数,一般取8~10,占一组)共16个数码管的段选线并联, 个内存单元,当为10时即为正常1ms延时;M、N为动;分属两面的对应位数码管的位选线也并联,由另 修正值,各占一个内存单元,它们每增加1,就多延时片74HC95驱动。当两面显示窗囗之间的距离过远 时,分属两面的数码管并联会使连线困难和工艺变差, 这时可由同一个74104中的反相器同时驱动分属两 面的2片74HC595,两面显示窗口之间只有5条线相 送位选码和段选码 连(3条控制线和2条电源线),大大减小了连线的难 度 位指针[调延时01m子程序 4结束语 上述显示方法电路简单,价格便宜,显示清晰,工 作稳定,已在称重系统中得到成功应用。对于不同应 <教码管点亮少> 用场合的显示,只要在软件/硬件上对它稍加改动便能 运用,因此具有很大的实用性和推广价值。 参考文 图3显示流程 [】章兼源.微机控制技术.北京:电子工业出版社,2003 Drivers Circuit Design of the Number LED Display That Have Multi-digits, Big Sizes, High Brightness and Low Prices Zhang Jianyu Changzhou Institute of Technology, Changzhou 213002, China) I Abstract] First, the paper offers the Drivers Circuit of the cheap Number LED Display and that the reason why each tube shows different brightness is that the current I, flows through each tube unequal ly. Then the paper proves the following method the dynamic scanning sub-procedure is able to separate the time length T(=NT,) which lights up each tube into N(8-18)T(0. 1 ms), use the keyboard to change the N value of each tube and make I, T value of each tube the same, and eventually equally adjust the brightness of each tube. The method has been applied in the weighing system. Furthermore, the paper offers a principle or way to control the blinking of the number LEd display, enhance its brightness, strengthen 1O ports drive ability and its anti-interference, reduce the amount of wires to display the same signs in different places and thus make the whole process more operational Keywords: LED, drivers circuit, brightness

...展开详情
试读 3P 多位数、大尺寸、高亮度、低成本LED 数码管驱动电路的设计
立即下载 低至0.43元/次 身份认证VIP会员低至7折
    抢沙发
    一个资源只可评论一次,评论内容不能少于5个字
    • 分享精英

      成功上传11个资源即可获取
    关注 私信 TA的资源
    上传资源赚积分,得勋章
    最新推荐
    多位数、大尺寸、高亮度、低成本LED 数码管驱动电路的设计 29积分/C币 立即下载
    1/3

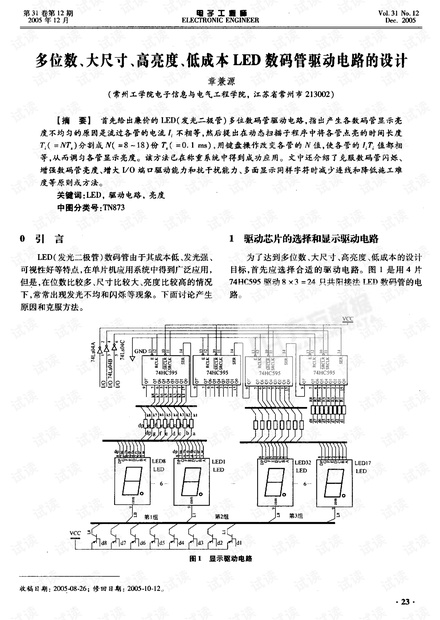

    多位数、大尺寸、高亮度、低成本LED 数码管驱动电路的设计第1页
