ATS-22施耐德软启动器

所需积分/C币:15 2015-08-09 11:10:04 4.39MB PDF
13
收藏 收藏
举报

ATS-22施耐德软启动器
目录 重要信息 开始之前 文档结构 软起动器设置步骤(另参见“快速起动”指南) 接收和搬运 8 选型 尺寸和重量 安装 安装-风扇选件 热保护 22 连线 连线-动力端子_ 32 连线-控制端子 连线-标准连接-应用图 显示终端 42 远程显示终端-选件. 编程_ 45 参数列表 参数设置 49 配置菜单ConF) 50 设定菜单(SEt) 51 高级调整莱单(Ad 高级设定菜单(SEt2) 高级保护菜单(PrO 56 高级输入/输出菜单(O 高级通讯菜单(COP) 62 高级监视菜单(SUP) 实用菜单utL 64 命令通道 Modbus功能 58 与RS485总线的连接 维护 诊断/故障排查 参数索引和 Modbus通讯地址 对录1:UL508图解 82 咐录2:短路额定值和支路保护_ 重要信息 注意 在安裝、操作或维护本设备之前,请仔细阅读这些说明,并熟悉本设备。在本手册中或设备上可能会出现下列特殊信息,以告诫渣在的危险 或提醒您注意某些被阐明或简化了的信息。 A 危险”或“鳘告”标簦上附加的本符号表示存在电击危险,如果使用者不遵照使用说明进行操作,会造成人身伤害。 △ 这是提醒注意安全的符号。用于提醒使用者可能存在造成人身伤害的安全隐患。请努必遵循此标志附注的所有安全须知进行 操作,以免造成人员伤亡 A危险 危险表示极可能存在危险,如果不遵守说明,可能将导致严重的人身伤害甚至死亡。 A警告 警告表示可能存在危险,如果不遵守说明,可导致设备损坏、严重的人身伤害甚至死亡。 A小心 小心表示可能存在危险,如果不遵守说明,可导致设备损坏或严重的人身伤害 小心 小心不带有安全警示符号的小心标识,表示可能存在危险,如果不遵守说明,可导致设备损失。 请注意 电气设备只能由专业人员进行安装、操作、维修和维护。施耐德电气对于不遵循本说明而引发的任何后果概不负责。 ◎2009 Schneider electric.版权所有。 开始之前 在对本软起动器进行任何操作之前,请阅读并理解下列说明 A▲危险 电击、爆炸或闪弧危险 在安装或操作ATS22之前,请先阅读并理解本手册。只有专业人员才能对此软起动器进行安装、调试、修理与维护。 ·用户有责任遵守国际和国内有关所有设备接地事项的电气规范要求。 本轵起动器的许多部件〔包括印刷电路板)在线电压下工作。切勿触碰。只能便用绝绿工具。 切勿在通电情况下触碰未屏蔽的组件或端子排螺钉。 在对软起动器进行维修之前 断开所有电源,包括可能会带电的外部控制电源 在所有电源分断装置上放置“禁止合闸”标签。 将所有电源分斷装置锁定在打开位置 ·在供电或起动和停止软起动器前,请安装和合上所有机盖 不按照说明操作可能导致人身伤亡。 ▲危险 异常设备操作 在安装或操作ATS22之前,请先阅读并理解本手册 任何参数设置的更改,都必须由专业人员来进行。 不按照说明操作可能导致人身伤亡 ▲警告 软起动器设备损坏 不要运行或安装已出现损坏迹粟的任何软起动器或软起动器附件 不按照说明操作可能导致人身伤亡或设备损坏 A警告 失控 任何控制方案的设计者必须 考虑控制路径和特定关键控制功能的澘在改障模式; 提供在路径故障期间和之后买现安全状态的方式。 关键控制功能的实例是紧急停机和超程停机。 ·对关键控制功能必须提供独立或冗余的控制路径。 系统控制路径可能包括通讯链路。必须考虑到意外传输延迟或链路放障的可能后果。(η ATs22软起动器的每一例应用在投入使用之前必须经过单独且彻底的测试,确认正鸴运行 不按照说明操作可能导致人身伤亡或设各损坏。 (①有关更多信息,请参阅 NEMAICS11(最新版本〕中“固体电路控制系统的应用、安装及维护安全守则”。 文档结构 以下ATS22技术文档可在施耐德电气网站www.schneider-electric.com以及将在2010年上半年发布的DVD-ROM编号W3A8200)上 获得 用户手册 本手册将介绍如何对本软起动器进行安装、调试、运行和编程。 快速起动”指南 本文档随软起动器配供,您也可以在www.schneider-electriccon上下载。 软起动器设置步骤(另参见“快速起动”指南 1接收并检验软起动器 口检查软起动器铭牌上的型号是否与采购订单相符, 口将ATS22从包装中取出,检查确认其未被损坏。 第1至4步应 在断电条件下 进行 2检查线电压兼容性 口检查线电压、控制电压是否与软起动器兼容 第11页至第3页 3.竖直安装软起动器 口按照本文档中的说明安装软起动器(第1页)。 4连接软起动器线路(第29页 口连接电机,确保与电压匹配 口确保电源断开后,连接线电源 口检查并连接CL1-CL2上的控制电源 5.配置软起动器(第45页 口对控制部分通电,且不要给出起动 命令。 口调整凵n线电压 调整∩电机额定电流 起动 接收和搬运 引言 ATS22提供对标准三相异步感应〔鼠笼式〕电机的加谏和减速控制。ATS22基于电机转矩来控制电机性能,而非采用简单的基于电压或电流 的控制方式。其采用的先进控制算法有助于在整个起动斜坡阶段实现平滑转动,并降低起动结束时的机械不稳定性。 标配有一个数字键盘显示器,用于对软起动器进行设置和显示电机性能 ATs22可提供17至590A之间的1种额定电流等级。其设计用于208至600V的电机,并可对50或60Hz电源频率进行自适应 本用户手册涵盖ATs22的技术特性、规范、安装、连线、编程和故障排查。 术语 下表中定义了本手册中所使用的一些术语和首字母缩写词 术语 定义 软起动器满载安培值〔 Full Load Amps 软起动器FLA此值是软起动器铭牌上的L。 cL:软起动器额定电流 电机满载安培值 此值在电机铭牌上 电机FLA 感应电机在额定速度和负载下的额定电流 软起动器釆用标准连接时:∩=电机FLA额定电流。 软起动器采用内三角连接时:n=电机FLA额定电流/3。 OCPD 过载保护装置。 接收和初步检验 在安装ATS22软起动器之前,应阅读本手册并遵守所有注意事项 在将ATS22软起动器从其包装材料中取出之前,请确认包装纸箱未在运输中被损坏。包装纸箱的损坏通常是由于不当的搬运,如果发现任 何损坏,请通知承运商和您的施耐德电气代表 在将ATS22软起动器从其包装中取出之后,应检验其有无损坏。如果发现任何运输损坏情况,应通知承运商和您的销售代表。请确认ATS22 软起动器铭牌和标签符合包装单及相应的釆购订单。 A警告 软起动器设备损坏 不要运行或安装巳出现损坏迹象的任何软起动器 不按照说明操作可能导致人身伤亡或设备损坏 存放和运输 如果并不立即安装ATS22软起动器,应将其存放于环境温度处于25C至+70°c(-1F至+158°F)之间的清洁、干焕的区域。 如果须将ATS22软起动器运至另一地点,则应使用原始包装材料和纸箱,以协助对其进行保护。 软起动器产品型号 产品型号由以下部分组成 钦起动器额定值( 电源和控制电压 产品符号 TS2 □230440V,230Vac控制电源,24Vc逻辑输入 208-600V,230Vac控制电源,24vdc逻辑输入 s6U208600V,10vac控制电源,10vac逻辑输入 (仍)此范围包括从D17至C59的1个额定值,有5种物理尺寸(见第11页)。 接收和搬运 搬运软起动器 提升ATS22 ATS22系列包含5个构架规格,其重量和尺寸各不相同 小型软起动器从其包装中取出和安装的过程可以不需要搬运设备。对于ATs22c21···至ATS22c59●,必须采用搬运设备;为此它们均配 有提升孔。 A警告 搬运和提升危险 任何被提升设备下方均不应有任何人员及财物。应采用如下所示的提升方法。 不按照说明操作可能导致人身伤亡或设备损坏。 在ATS22被送达最终安装地点之前,不要将其从纸箱中取出。在将其从纸箱中取出之 后应谨慎地搬运软起动器,以避免损坏内部组件、构架或外部。在从纸箱中取出之后, 软起动器可釆用以下方式搬运: ·使用起重机。当提升软起动器时,应在其顶部的提升孔上附装一根扩杆,如下 图所示。 釆用水平位置搬运,软起动器的背面置于一货盘上、 maxi s 209 包装内容 软起动器 快速起动指南 用于构架规格C、D和E的騾钉套装 随B型产品配供的艾佗内六角扳手 选型 转矩特性 Ts和ls:异圬电机的直接工频起动。 Ts1:使用ATS22可获得的总力矩范闺,它取决于限制电流1上,第51页。 软起动器的逐级起动由此范围内的电机转矩控制 Tr:阻力矩,它必须总是小于Ts1转矩。 Ts1 0.5 075 1 N/NS 软起动器选型 s1电机工作负荷对应于随后以恒定负载运行的起动过程,可以达到热平衡 s4电机工作负荷对应于包含起动、恒定负载运行以及空闲期组成的负载周期。改周期由一负载因数加以表征 ATs22必须根据应用类型〔“标准”或“重载”)和电机的额定功率进行选型。“标准”或“重载”应用规定了电流的限定值和电机负荷S 与s4的周期。这些负荷周期在C60034-1中均有说明。 标准应用 例:离心泵 在标准应用中,ATS22设计用以实现 ·在S1负荷中:从冷态以35n起动40s。 在S4负荷中:负载因数9O%,每小时n次起动(见下表),采用35ln持续20s或等效的热周期 在此情况下,电机热保护必须符合保护等级10。 尺寸规格在S4负荷中,每小时起动 次数(1) 标准 带风扇 B 6 C D 不适用4 E 不适用4 (T注:在软起动和软停止均采用的情况下,起动次数须除以2 重载应用 ATs22额定值限制在35/cL,见第19页表。cL是ATS22的额定电流。如果该应用霈要更高的额定起动电流(>35cL),对软起 动器选型必须放大。见软起动器选型表,笫1页 根据热保护等级对软起动器选型 起动电流 保护等级 10级 20级3级 ≤35/n 额定值 额定值+1 额定值+2* 最大起动时间16 32s 48s *额定值=根据电机额定电沇〔电机凡LA)确定的软起动器规格 额定值+1=根据电机额定电流〔电机FLA并放大1档选择软起动器规格。 ≮额定值+2根据电机额定电流〔电机FLA并放大2档选择软起动器规格

...展开详情
试读 88P ATS-22施耐德软启动器
立即下载 低至0.43元/次 身份认证VIP会员低至7折
一个资源只可评论一次,评论内容不能少于5个字
上传资源赚积分or赚钱
    最新推荐
    ATS-22施耐德软启动器 15积分/C币 立即下载
    1/88

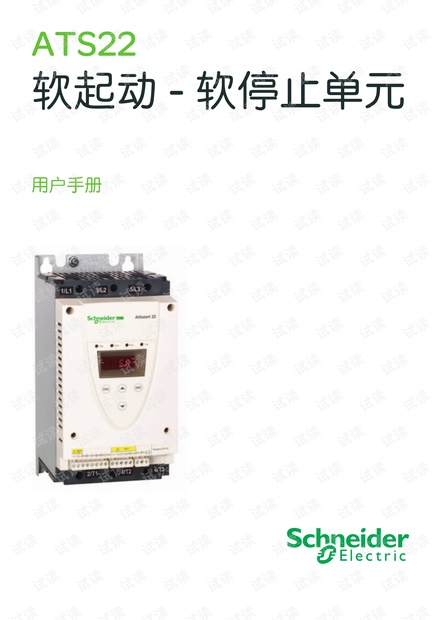

    ATS-22施耐德软启动器第1页
