施耐德ATS22系列软起用户手册,为初学者提供很好的学习资源。
目录 重要信息 开始之前 文档结构 软起动器设壹步骤(另参见“快速起动”指南) 45678 接收和搬运 选型 10 尺寸和重量 安装 安装-风扇选件 20 热保护 连线 连线-动力端子 32 连线-控制端子 35 连线-标准连接-应用图 38 显示终端 远程显示终端一选件 44 编程 参数列表 48 参数设置 49 配置菜单(conF 50 设定菜单(sEt) 高级调整菜单(AdJ 高级设定菜单(SEt2 55 高级保护菜单(Pro 56 高级输入/输出菜单(o) 60 高级通讯菜单(coP) 62 高级监视菜单(sUP) 63 实用菜单(utL) 64 命合通道 Modbus功能 68 与RS485总线的连接 维护 诊断/故障排查 参数索引和 Modbus通讯地址 __77 附录1:L508图解 82 SCDOC1379012014 重要信息 注意 在安装、操作或维护本设备之前,请仔细阅读这些说明,并熟悉本设备。在本手册中或设备上可能会出现下列特殊信息,以告诚潜在的危险 或提醒您注意某些被阐明或筒化了的信息 △ 危险”或“警告”标签上附加的本符号表示存在电击危险,如果使用者不遵照使用说明进行操作,会造成人身伤害。 △ 这是提醒注意安全的符号。用于提醒使用者可能存在造成人身伤害的安全隐患。请务必遵循此标志附注的所有安全须知进行 操作,以免造成人员伤亡。 ▲危险 危险表示极可能存在危险,如果不遵守说明,可能烀导致严重的人身伤害甚至死亡。 ∧警告 警告表示可能存在危险,如果不遵守说明,可导致设备损坏、严重的人身伤害甚至死亡。 A小心 小心表示可能存在危险,如果不遵守说明,可导致设备损坏或严重的人身伤害。 注意 注意不带有安全警示符号的小心标识,表示可能存在危险,如果不遵守说明,可导致设备损失。 请注意 电气设备只能由专业人员进行安装、操作、维修和维护。施耐德电气对于不遵循本说明而引发的任何后果概不负责。 @2013 Schneider electric版权所有 SCDOc379012014 开始之前 在对本软起动器进行任何操作之前,请阅读并理解下列说明。 A▲危险 电击、爆炸或闪弧危险 ·只有熟悉和理解本手册以及其他所有相关产品文档内容,并且接受过安全培训可识别与避免相关风险的人员方可对本变频器系统进行 作业。必须由合格的技术人员进行安装、调整、修理和维护。 系统集成人员负责遵守所有地方与国家电气规范要求,以及与所有设备接地相关的其他适用法规。 产品的许多部件,包括印刷电路板,以电网电压运行。不能触摸这些霁件。只能使用绝缘工具。 当通电时,请勿触摸未屏蔽的部件或终端。 交流电压使电机电缆中未使用的导线产生电压。将电机电缆未使用的导线两端绝绿 在对变频器系统进行任何操作之前 断开所有电源,包括可能会带电的外部控制电源。 在所有电源开关上放置“不要上电”的标签。 将所有电源开关锁定在打开位置。 ●通电之前安装与关闭所有盖子。 不按照说明操作可能导致人身伤亡。 ▲危险 异常设备操作 在安装或操作ATS22之前,请先阅读并理解本手册 任何参数设置的更改,都必须由专业人员来进行。 不按照说明操作可能导致人身伤亡。 A警告 软起动器设备损坏 不要运行或安裝已出现损坏迹象的任何软起动器或软起动器附件。 不按照说明操作可能导致人身伤亡或设备损坏。 A警告 失控 ●任何控制方案的设计者必须 考虑控制路徑和特定关键控制功能的潜在故障模式; 提供在路径故障期间和之后实现安全状态的方式。 关键控制功能的实例是紧急停机和超程停机。 对关键控制功能必须提供独立或冗余的控制路径 系统控制路径可能包括通讯链路。必须考虑到意外传输延迟或链路故障的可能后果。( ATS22软起动器的每一例应用在投入使用之前必须经过单独且彻底的测试,确认正常运行。 不按照说明操作可能导致人身伤亡或设备损坏。 ()有关更多信息,请参阅 NEMAICS11(最新版本)中“固体电路控制系统的应用、安装及维护安全守则”。 SCDOC1379012014 文档结构 以下ATS22技术文档可在施耐德电气网站www.schneider-electric.com)。 用户手册 本手册将介绍如何对本软起动器进行安装、调试、运行和编程。 “快速起动”指南 本文档(S1A10393)随软起动器配供,您也可以在www.schneider-electric.com上下载。 UL508的快速入门指南 附件UL508标准,短路电流额定值与支路保护 本文档(S1A14738)随软起动器配供,您也可以在www.chneider-electric.com上下载 SCDOC1379 9012014 软起动器设置步骤(另参见“快速起动”指南) 1接收并检验软起动器 检查软起动器铭牌上的型号是否与采购订单相符。 捋ATS22从包装中取出,检查确认其未被损坏。 第1至4步应 在断电条件下 进行。 2.检查线电压兼容性 检查线电压、控制电压是否与软起动器兼容 第1页至第侶3页)。 b2●5u3 3.竖直安装软起动器 按照本文档中的说明安装软起动器(第17页) 4连接软起动器线路(第29页 ceeroeeeceeeecen 连接电机,确保与电压匹配 确保电源断开后,连接线电源。 检查并连接CL1-CL2上的控制电源。 5配置软起动器(第45页) 对控制部分通电,且不要给出起动命 调整凵/线电压 调整/n电机额定电流。 起动 SCDOC1379012014 接收和搬运 ATS22提供对标准三相异步感应〔凰笼式)电机的加速和减速控制。ATS22基于电机转矩来控制电机性能,而非采用简单的基于电压或电流 的控制方式。其采用的先进控制算法有助于在整个起动斜坡阶段实现平滑转动,并降低起动结束时的机械不稳定性。 标配有一个数字健盘显示器,用于对软起动器进行设置和显示电机性能。 ATS22可提供17至590A之间的15种额定电流等级。其设计用于208至600V的电机,并可对50或60Hz电源频率进行自适应。 本用户手册溷盖ATs22的技术特性、规范、安装、连绂、编程和故障排查。 术语 下表中定义了本手册中所使用的一些术语和首字母绢写词 术语 定义 软起动器满载安培值(FuL。 ad Amps) 软起动器FLA此值是软起动器铭牌上的c。 cL:软起动器额定电流 电机满载安培值 此值在电机铭牌上。 电机FLA 感应电机在额定速度和负载下的额定电流 软起动器采用标准连接时:n=电机FLA额定电流。 软起动器采用内三角连接时:a=电机FLA额定电流/3。 OCPD 讨载保护装置。 接收和初步检验 在安装ATS22软起动器之前,应阅读本手册并遵守所有注意事项 在烀ATS22软起动器从其包装材料中取出之前,请确认包装纸箱未在运输中被损坏。包装纸箱的损坏通常是由于不当的搬运。如果发现任 何损坏,请通知承运商和您的施耐德电气代表。 在枬ATs22软起动器从其包装中取出之后,应检验其有无损坏。如果发现任何运输损坏情况,应通知承运商和您的销售代表。请确认ATS22 软起动器铭牌和标签符合包装单及相应的采购订单。 A警告 软起动器设备损坏 不要运行或安装已出现损坏迹象的任何软起动器。 不按照说明操作可能导致人身伤亡或设备损坏。 存放和运输 如果并不立即安装ATs22软起动器,应捋其存放于环境温度处于-25C至+70°C(-13至+158F之间的清洁、干燥的区域。 如果须将ATS22软起动器运至另一地点,则应使用原始包装材料和纸箱,以协助对其进行保护 软起动器产品型号 产品型号由以下部分组成 软起动器额定值(T 电源和控制电压 产品符号 Q□230.40,230vac搀制电源,24v逻辑输入 S6 208-600V,230Vac控制电源,24Vdc逻辑输入 6u208-6o0V,11vac控制电源,110vac逻辑输入 )此范围包括从D17至C59的15个额定值,有5种物理尺寸(见第1页 SCDOc379012014 接收和搬运 搬运软起动器 提升ATs22 ATS22系列包含5个构架规格,其重量和尺寸各不相同 小型软起动器从其包装中取出和安装的过程可以不需要搬运设备。对于ATs22c21·至ATS22C59●·●,必须采用搬运设备;为此它们均配 有提升孔。 A警告 搬运和提升危险 任何被提升设备下方均不应有任何人员及财物。应采用如下所示的提升方法。 不按照说明操作可能导致人身伤亡或设备损坏。 在ATS22被送达最终安装地点之前,不要将其从纸箱中取出。在捋其从纸箱中取出之 后应谨慎地搬运软起动器,以避免损坏內部组件、构架或外部。在从纸箱中取岀之后, 软起动器可采用以下方式搬运 使用起重机。当提升软起动器时,应在其顶部的提升孔上附装一根扩杆,如下图 所示 采用水平位置搬运,软起动器的背面于一货盘上。 45° maxi ssssss 包装内容 软起动器 快速起动指南 用于构架规格C、D和E的螺钉套装 随B型产品配供的艾伦内六角扳手 SCDOC1379012014 选型 转矩特性 Ts和ls:异步电机的直接工频起动。 Ts1:使用ATS22可获得的总力矩范围,它取决于限制电流L上,第51页。 软起动器的逐级起动由此范围内的电机转矩控制。 Tr:阻力矩,它必须总是小于Ts1转矩。 Ts1 0,5 075 1 N/NS 软起动器选型 s1电机工作负荷对应于随后以恒定负载运行的起动过程,可以达到热平衡。 s4电机工作负荷对应于包舍起动、恒定负载运行以及空闲期组成的负载周期。改周期由一负载因数加以表征。 ATS22必须根据应用类型(“标准”或“重载”)和电机的额定功率进行选型。“标准”或“重载”应用规定了电流的限定值和电机负荷S1 与S4的周期。这些负荷周期在EC60034-1中均有说明。 标准应用 例:蠃心泵 在标准应用中,ATS22设计用以实现 ·在s1负荷中:从冾态以351n起动40s。 在s4负荷中:负载因数90%,每小时n次起动(见下表),釆用35mn持续20s或等效的热周期 在此情况下,电机热保护必须符合保护等级10。 尺寸规格在S4负荷中,每小时起动 次数(1) 标准 带风 A 10 B 6 C 10 D 不适用 4 E 不适用 4 (1)注:在软起动和软停止均采用的情况下,起动次数须除以2 重载应用 ATS22额定值限制在35cL,见第19页表。L是ATS22的额定电流。如果该应用需要更高的额定起动电流(35/cL),对软起 动器选型必须放大。见软起动器选型表,第1页。 根据热保护等级对软起动器选型 起动电流 保护等级 10级 「20级30级 35/n 额定值 额定值 额定值+2 最大起动时间 16 32s 48s *额定值=根据电机额定电流〔电机FLA)确定的软起动器规格。 杕额定值+1根据电机额定电流〔电机FLA〕并放大1档选择软起动器规格。 ≮顿定值+2=根据电机额定电流〔电机FLA)并放大2档选择软起动器规格。 SCDOc379012014

...展开详情
试读 89P ATS22 用户手册(施耐德软启).pdf
立即下载 低至0.43元/次 身份认证VIP会员低至7折
一个资源只可评论一次,评论内容不能少于5个字
上传资源赚积分or赚钱
    最新推荐
    ATS22 用户手册(施耐德软启).pdf 50积分/C币 立即下载
    1/89

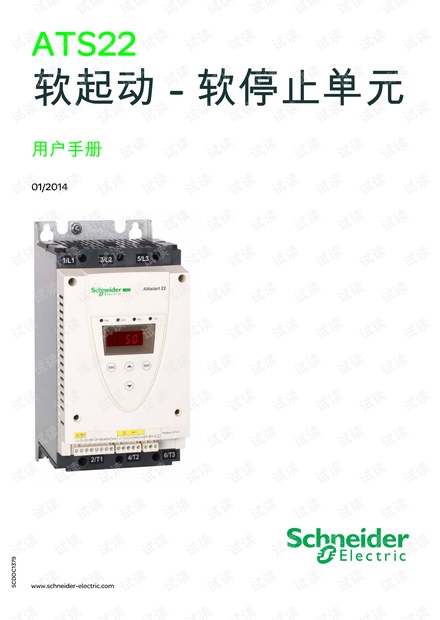

    ATS22 用户手册(施耐德软启).pdf第1页
