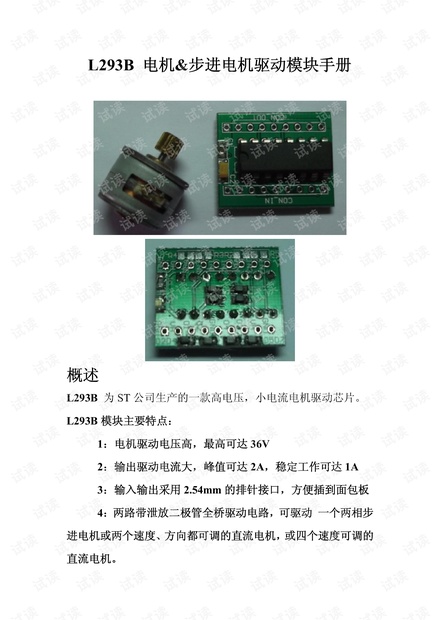

2.2.L293B 模块引脚定义
三, 模块原理框图
3.1. L293B 原理框图
L293B 模块引脚定义
所属接口
引
脚 名称 功能 备注
CON_IN 1 GND 电源地 电源地输入
CON_IN 2 VH 电机驱动电源 电机驱动电源输入
CON_IN 3 VDD IC 逻辑电源 IC 逻辑电源输入
CON_IN 4 ENABLE1
IN1 使能控制 高电平使能 IN1
CON_IN 5 IN1_1 IN1_1 PWM 输入 控制 OUT1_1 的输出
CON_IN 6 IN1_2 IN1_2 PWM 输入 控制 OUT1_2 的输出
CON_IN 7 IN2_2 IN2_2 PWM 输入 控制 OUT2_2 的输出
CON_IN 8 IN2_1 IN2_1 PWM 输入 控制 OUT2_1 的输出
CON_IN 9 ENABLE2
IN2 使能控制 高电平使能 IN2
CON_OUT 1 GND 电源地 电源地输出
CON_OUT 2 VH 电机驱动电源 电机驱动电源输出
CON_OUT 3 OUT1_1 IN1_1 PWM 输出 状态同 IN1_1
CON_OUT 4 OUT1_2 IN1_2 PWM 输出 状态同 IN1_2
CON_OUT 5 GND 电源地 电源地输出
CON_OUT 6 OUT2_2 IN2_2 PWM 输出 状态同 IN2_2
CON_OUT 7 OUT2_1 IN2_1 PWM 输出 状态同 IN2_1
CON_OUT 8 VH 电机驱动电源 电机驱动电源输出
CON_OUT 9 GND 电源地 电源地输出
