BS-USB型 波仕USB光电隔离器 接计算机 接设备 专利号: ZL02284234.1。世界上第一款USB光电隔离器! 性能特点 新一代波仕USB光电隔离器秉承波仕转换器的一贯特色,具有超小型的专利外形(75*23*47mm)、支持USB2.0全速(12M)、隔离2500V电压、无须外接电源、无须驱动程序。由于USB信号的时序、幅值、方向、速率、规约都及其复杂,所以实现USB信号的光电隔离也是非常复杂的技术,这基本上代表了光电隔离领域的最高水准。波仕电子经过多年的潜心研究,终于开发出这一具有国际领先水准的产品,并且已经获得专利。专利号: ZL02284234.1、200630307752.专利产品,谨防假冒!相关技术文章见《电子技术应用》杂志2007年第8期《USB接口的几种隔离方案》。 BS-USB 波仕USB光电隔离器 1口、USB全速 无需供电、无需驱动程序 BS-USB4 波仕USB光电隔离器 4口、USB全速和低速 无需供电、无需驱动程序 硬件安装 波仕USB光电隔离器的使用非常简单,与一根普通的USB延长电缆的使用是一样的。 BS-USB产品的上位机侧的电缆为B型插座,通过USB打印线接计算机的USB插座。BS-USB产品的下位机侧的电缆为A型插座,用于外接USB设备(比如U盘、USB/RS-232转换器)的插头。也就是说,当BS-USB产品外接计算机的USB口时,BS-USB的插座就相当于是已经隔离的USB口。由于BS-USB自带隔离DC/DC并且自耗一定功率,所以对外驱动能力略小于原计算机USB口的驱动能力。虽然BS-USB的设备端有4个A型机械插座,但是电气上是内部短接的所以实际上是一个口,任何时刻只能够插其中任意一个,不能够同时插多个USB设备。要求接多个USB设备请选用BS-USB4型USB隔离HUB。BS-USB特别适合具有USB口的医疗仪器、高电压数据采集设备等。 软件设置 因为BS-USB的使用是不需要驱动程序的。BS-USB4仅仅是一个透明的物理隔离,与计算机操作系统无关。自然,BS-USB4支持各种操作系统,Windows Vista/XP/2000/me/7等都可以。

...展开详情
试读 1P USB光电隔离器 BS-USB说明书
立即下载 低至0.43元/次 身份认证VIP会员低至7折
一个资源只可评论一次,评论内容不能少于5个字
您会向同学/朋友/同事推荐我们的CSDN下载吗?
谢谢参与!您的真实评价是我们改进的动力~
关注 私信
上传资源赚钱or赚积分
最新推荐
USB光电隔离器 BS-USB说明书 16积分/C币 立即下载
1/1

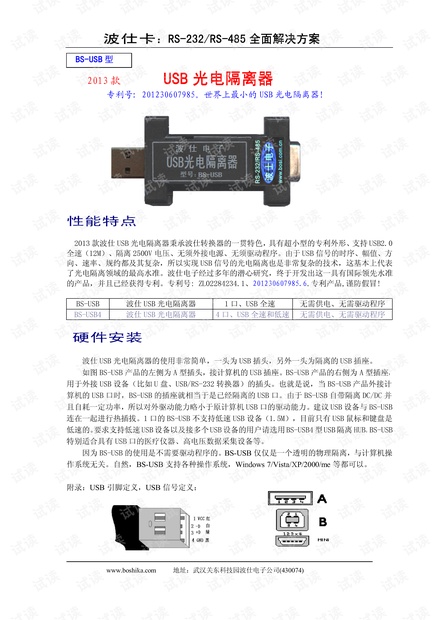

USB光电隔离器 BS-USB说明书第1页
