BS485A RS485无源光电隔离器 无需供电! 一、用途 波仕电子的 BS485A 型RS-485光电隔离器用于实现 RS-485的光电隔离、而且无须外接电 源。BS485A用于实现RS-485通信的机器之间的完全光电隔离、保护通信的RS-485口及机器。 BS485A是世界上唯一的无源RS-485光电隔离器! 波仕电子拥有绝招的RS-232/RS-485窃电技术,变这种不可能成为了可能! 二、硬件安装 BS485A型RS-485光电隔离器的外形为DB-9(针)/DB-9(针)转接盒大小、两头完全一样、不 分方向。BS485A隔离半双工的RS-485信号。 附:BS485A的两头DB-9针引脚分配均如下(配有接线端子): 三、软件说明 本产品均无需收、发控制信号!只用到A、B、[GND]信号即可,加上独有的内部零延时自动 收发转换技术,确保适合所有软件! 四、性能说明 BS485A型RS-485光电隔离器无需供电,,,隔离电压2500V,通信速率最高9600bps。 BS485A支持波仕全系列RS-232/RS-485转换器。 注意BS485A不一定支持其它厂家的RS-232/RS-485转换器。

...展开详情
试读 1P RS485光电隔离器 BS485A说明书
立即下载 身份认证后 购VIP低至7折
一个资源只可评论一次,评论内容不能少于5个字
您会向同学/朋友/同事推荐我们的CSDN下载吗?
谢谢参与!您的真实评价是我们改进的动力~
关注 私信
上传资源赚钱or赚积分
最新推荐
RS485光电隔离器 BS485A说明书 10积分/C币 立即下载
1/1

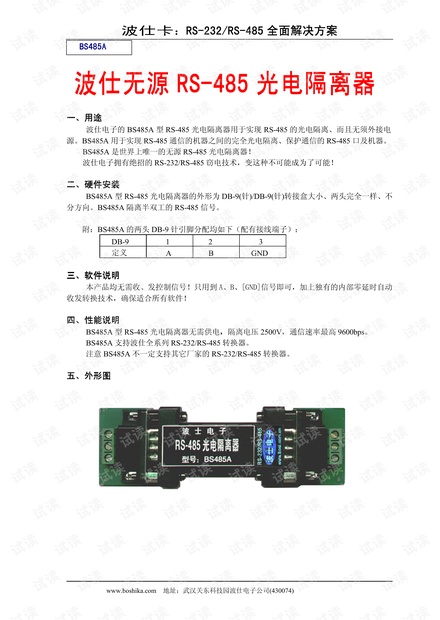

RS485光电隔离器 BS485A说明书第1页
