产品描述   型号:BS232H9 BS232H25 BS232HC25   波士有源 RS-232 高速光电隔离器   ——确保高达 150Kbps 通信速率,增加 RS-232 驱动能力!      一、用途   波士电子的 BS232H 系列有源 RS232 高速光电隔离器用于实现RS232 串行口的高速光电隔离。BS232H 系列用于实现 RS232 串行通信的机器之间的高速光电隔离、保护通信的 RS232串行口及机器。      二、硬件安装   BS232H 系列有源RS232 高速光电隔离器有三种型号:BS232H9 型、 BS232H25 型、   BS232HC25 型。BS232H25 型、BS232HC25 型的外形均为 DB25(针)/DB25(孔)大小。BS232H25型只隔离并且只传送 RS232 的收、发、地。BS232HC25 型不仅隔离 RS232 的收、发、地,而且还隔离 RTS 和 CTS、DTR 和 DSR。BS232H9 型的外形为 DB9(针)/DB9(孔)大小、 只隔离并且只传送 RS232 的收、发、地。      如果将 BS232H 系列 RS232 光电隔离器的孔座一端直接插在 PC 机等数据终端设备 (DTE)的 DB25 针 RS232 插座(针座)上,则 BS232H 系列的另外一端(针座)相当于一个新的光电隔离的 RS232 口。 如果将BS232H 系列 RS232 光电隔离器的针座一端直接插在 MODEM 等数据通信设备(DCE)的 DB25 针 RS232 插座(孔座)上,则 BS232H 系列的另外一端(孔座)相当于一个新的光电隔离的 RS232 口。      三、软件说明   本产品均无需任何初始化设置!只用到RXD(收)、TXD(发)、GND(地)信号即可,加上独有的内部零延时自动收发转换技术, 确保适合所有软件!购 3 只以上赠送 WINDOWS 下的 RS232/RS485 通信检测软件以及 VB,C++,DELPHI 的 RS232 串行通信开发软件。      四、性能说明   BS232H 系列 RS232 高速光电隔离器需外接 5V 供电 (电压4.5 至 5.5V, 功耗小于50mA),隔离电压 2500V,并且可以增加 RS-232 的驱动能力。外接电源的 GND 与产品的 DB-9 孔(插 PC机的一侧)的 GND 是共地短接的。BS232H9、BS232H25、      BS232HC25 的通信速率保证最高 150Kbps,最低为 0。      BS232H9 可以直接插波士电子的系列 RS232/485/422 转换器。BS232H[C]25 的 DB25 针座也可以通过 DB25(孔)/DB9(针)转接头插波士电子的系列 RS232/485/422 转换器。 产品型号: BS232H9,BS232HC(全信号) 商标: 波士电子

...展开详情
试读 1P RS232高速隔离器BS232H9说明书
立即下载
限时抽奖 低至0.43元/次
身份认证后 购VIP低至7折
一个资源只可评论一次,评论内容不能少于5个字
您会向同学/朋友/同事推荐我们的CSDN下载吗?
谢谢参与!您的真实评价是我们改进的动力~
关注 私信
上传资源赚钱or赚积分
最新推荐
RS232高速隔离器BS232H9说明书 11积分/C币 立即下载
1/1

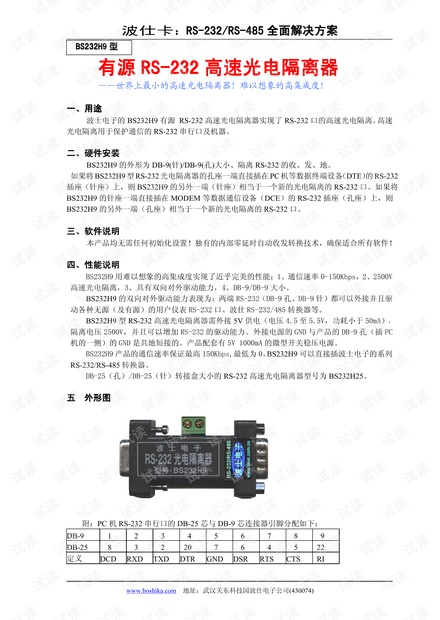

RS232高速隔离器BS232H9说明书第1页
