波士RS-232 光电隔离器——速率更快、体积更小、外形更酷!(均无源)最高9600bps 一、用途 波士电子的BS-232 系列RS-232 光电隔离器用于实现RS-232串行口的光电隔离。BS232用于保护通信的RS-232串行口及机器,还可用于实现RS-232 串行通信的机器之间的光电隔离。目前世界上只有波士电子能够在DB-9/DB-9 转接盒大小内实现RS-232 的三线以上的光电隔离,其中BS232C-9隔离了全部RS-232信号! 二、硬件安装 BS232系列RS-232 光电隔离器有四种型号:BS232-9型的外型为DB-9(孔)/DB-9(针)转接盒大小、BS232-25 型的外形为DB-25(针)/DB-25(孔)大小。 如果将 BS232-9 型 RS-232 光电隔离器的孔座一端直接插在 PC 机等数据终端设备(DTE)的RS-232插座(针座)上,则BS232-9 型的另外一端(针座)相当于一个新的光电隔离的RS-232口。如果将BS232-9 型RS-232光电隔离器的针座一端直接插在MODEM等数据通信设备(DCE)的RS-232插座(孔座)上,则BS232-9 型的另外一端(孔座)相当于一个新的光电隔离的RS-232口。注意:BS232-9、BS232-25型只隔离并且只传送RS-232的收、发、地。BS232B-9型RS-232 光电隔离器(DB-9针/DB-9孔转接盒大小)不仅隔离RS-232 的收、发、地,而且还隔离RTS 和CTS。如果要隔离DTR和DSR,或者其他信号可以特别声明。 BS232C-9型RS-232 光电隔离器(DB-9 针/DB-9 孔转接盒大小)不仅隔离RS-232 的收、发、地,而且还隔离RTS 和CTS、DTR 和DSR。将BS232C-9 的DB-9孔座直接外插PC机的RS-232串行口(DB-9针座),则 BS232C-9 的另外一端(DB-9 针座)为新的光电隔离后的 RS-232 串行口。BS232C-25型光电隔离器功能同BS232C-9,只是外形为DB-25 针/DB-25 孔转接盒大小。 附:PC机RS-232串行口的DB-25 芯与DB-9 芯连接器引脚分配如下: DB-9 1 2 3 4 5 6 7 8 9 DB-25 8 3 2 20 7 6 4 5 22 定义 DCD RXD TXD DTR GND DSR RTS CTS RI 三、软件说明 本产品均无需任何初始化设置!只用到RXD(收)、TXD(发)、GND(地)信号即可,加上独有的内部零延时自动收发转换技术,确保适合所有软件!购3 只以上赠送WINDOWS下的RS-232/RS-485通信检测软件以及VB,C++,DELPHI 的RS-232串行通信开发软件。 四、性能说明 BS232 系列 RS-232 光电隔离器都无需供电,隔离电压 2500V,通信速率一般保证最高9600bps,实际可达38.4Kbps以上。波士电子也提供军品级的产品,温度范围为—40℃到+80℃。

...展开详情
试读 2P 波仕电子RS232光电隔离器说明书
立即下载
限时抽奖 低至0.43元/次
身份认证后 购VIP低至7折
一个资源只可评论一次,评论内容不能少于5个字
您会向同学/朋友/同事推荐我们的CSDN下载吗?
谢谢参与!您的真实评价是我们改进的动力~
关注 私信
上传资源赚钱or赚积分
最新推荐
波仕电子RS232光电隔离器说明书 7积分/C币 立即下载
1/2

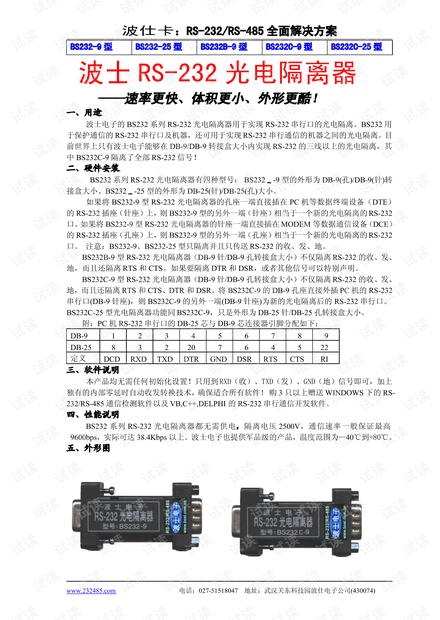

波仕电子RS232光电隔离器说明书第1页
