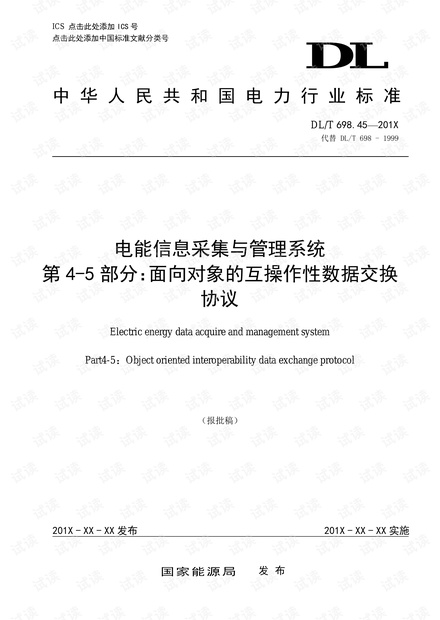

电能信息采集与管理系统 第4-5部分：通信协议—面向对象的数据交换议；本部分规定了电能信息采集与管理系统主站（以下简称“主站”） 、 采集设备、 电能表之间，采用的面向对象具有互操作性的数据传输协议，包括通信架构、数据链路层、应用层、以及接口类及其对象和对象标识。 本部分适用于主站、 采集设备、 电能表之间采用点对点、多点共线及一点对多点通信方式的通信数据交换。
LT698.45-201X 附录G(资料性附录)状态宇、特征字、模式字 174 咐录H(资料性附录)APDU编码举例 182 II l698.45—201X DL/T698电能信息采集与管理系统分为以卜部分: DLT698.1电能信息采集与管理系统第1部分:导则; DL/T698.2电能信息采集与管理系统第2部分:主站技术规范; DL/T698.31电能信息米集与管理系统第3-1部分:电能信息采集终端技术规范一通用要求: DL/68.32电能信息采集与管理系统第3-2部分:电能信息采集终端技术规范一厂站采集终端 特殊要求 DL698.33电能信息采集与管理系统第3-3部分:电能信息采集终端技术规范一专变采集终端 特殊要求; DL/698.34电能信恳采集与管理系统第3-4部分:电能信息采集终端技术规范一公变采集终端 特殊要求; 儿L/68.35电能信息采集与管理系统第3-5部分:电能信息采集终端技术规范一低压集中抄表 终端特殊要求; DL/T698.41电能信息采集与管理系统第41部分:通信协议一主站与电能信息采集终端通 DL/T698.42电能信息采集与管理系统第4-2部分:通信协议一集中器木地通信接口协议 本部分为D/T698新增的第4-5部分,并与以上标准共同构成对DL/T698-1999《低压电力用户集中 抄衣系统技术条件》的修订。 本部分依据GB/T1.1-2009给出的规则起草。 本部分由中国电力企业联合会提出 木部分由电力行业电测量标准化技术委员会归 本部分起草单位 本部分主要起草人 本标准在执行过程中的意见或建议反馈至中国电力企业联合会标准化中心(北京市白广路二条 号,100761)。 IIL LT698.45-201X 电能信息采集与管理系统 第4-5部分:面向对象的互操作性数据交换协议 1范围 本部分规定了电能信息采集与管理系统主站(以下简称“主站”)、采集设备、电能表之间,采用 的面向对象具有互操作性的数据传输协议,包括通信架构、数据链路层、应用层、以及接口类及其对象 和对象标识。 木部分适用」主站、采集设备、电能表之间采用点对点、多点共线及一点对多点通信方式的通信数 据交换。 2规范性引用文件 下列文件对」木文件的应用是必不可少的。凡是注日期的引用文件,仅所注日期的版木适用」木文 件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。 GB/T16262.12006信息技术抽象语法记法(ASN.1)第1部分基本记法规范 DL/T645-2007多功能电能表通信协议 DL/T790.6-2010采用配电线载波系统的配电自动化第6部分A-XDR编码规贝 IEC60559-1989微控制器系统的二进制浮点算法 3术语、定义和缩略语 3.1术语和定义 下列术语和定义适用于本部分 3.1.1 面向对象的互操作性数据交换协议 ob ject or iented inter operabi l i ty data exchange protoco l 基于面向对象建模方法建立的一套适用于采集系统的互操作性协议。面向对象建模以接口类实现继 承关系,以对象来封装数据及操作,以对象为互操作的基本要素。 3.1.2 对象标识 object ident ificat ion 标识终端中对象唯一名称的编码 3.1.3 逻辑名 log ical name 用于标识接口类的实例,它是接口类的第一个属性,它的值与对象标识一致。 LT698.45-201X 类标识码c| ass id 用于区别对象接∏类的标识码,相当于接∏类的名称 3.1.5 服务器地址 server address 指客户机/服务器( Client/ Server)访问模型中的服务器( Server)的通信地址。 3.1.6 客户机地址 client address 指客户机/服务器( Client/ Server)访问模型中的客户机( Client)的通信地址。主站访问采集终 端时,采集终端为服务器,主站为客户机;主站访问电能表时,电能表为服务器,主站为客户机;采集 终端访问电能表时,电能表为服务器,采集终端为客户机 采集启动时标 acquisition start time 指启动一次采集任务时的设备时钟当前值,其值只与启动时刻有关,与执行的时间长短无关 3.1.8 采集成功时标 acqui i tion time 指客户机成功接收到服务器响应时的设备时钟当前值 3.1.9 采集存储时标 acquis tion stor age time 采集到的数据进行存储的时间 3.1.10 采集规则 acquisition rules 描述采集设备采集的数据的内容及其对应关系。 3.1.11 组地址 group address 具有某一相同属性的设备群组编码,如属于同一行业,同一变电站,同一线路,可以响应同一个命 令 3.1.12 通配地址 the wi| dcard address 在十进制编码表示的地址码中出现一位或多位采用了通配符的地址码被称为通配地址 3.1.13 消息鉴别码 Message Authent icat ion Code 消息鉴别码算法的输出。 3.2符号和缩略语 L斤698.45201X 符号和缩略语见表1。 表1符号和缩略语 符号和缩略语 全文 衣示 Address 地址域 ACD Ask Call demand 请求访问标识 Acquired Data 采集数据 AF Address Flag 地址标识 AR Action result 动作执行结果 APDU Application layer protocol Data Unit 应用层协议数据单元 A-XDR Adapted Ex tended Data Representation 可调整的扩展数据表小 B Bi」 BCD Binary Code Decimal 二进制编码的十进制 CA Client Address 客户机通信地址 omBCD Compressed bCD 压缩H)码 CSD Column Selection descriptor 列选择描述符 DAR Data access result 数捱操作结果 DIR 传输方向位 FCS Framc Check Sum 校验 H Hex 十六进制 HCS Head Check Sum 帧头校验 Interface class 接口类 LSB Least significant Bit 最低有效位 Message Authentication Code 消息鉴别码 MS Meter set 电能表集合 OAD Object Attribute Descriptor 对象属性描述符 Object identif 对象标识 OMD Object Method Descriptor 对象方法描述符 PIID Priority and Invoke ID 序号及优先标志 PIID-ACD Priority and Inv oke ID with ACD带请求访问标识的号及优先标志」 PRM Primary request Message 启砌标识位 RCSD Record Column Selection Descriptor 记录列选择描述符 RN Random \umbers 随机数 ROAD Record Object Attribute De scriptor 记录型对象属性描述符 RSD Record sclcction descriptor 记录选择描述符 Server address 服务器通信地址 TI Time interval 时间间隔 TSA Target Server Address 目标服务器地址 定义为 通信架构 LT698 4.1信息交换模型 本部分信息交换模型见图1。客户机和服务器的应用进程分别位于不同的设备,它们的信息交换 借助丁通信协议实现 客户机 效据交换 服务器 应用层 协议 数链路层 物理层(透明通道接口 图1信息交换模型 客户机和服务器的应用使用最高层协议的服务,所以应用层是唯一包含服务组件的协议层,应用层 协议数据单元(AP加U)通过数据链路层协议传输帧的链路用户数据域传输。 4.2面向应用连接的数据交换 本部分是面向应用连接的数据交换协议,数据交挨过程见图2。 立用 客户机应 服务器应用 客户机 服务器 预连接 第一阶段:建立应用连寝 第二阶段:数据交换 第三阶段:断开或超时断开应用连接 图2面向应用连接的数据交换过程 客户机和服务器在开始通信前,之间的通信信道必须先完成连通,简称预连接。预连接建立后,默 认具有·个最低权限的应用连接,客户机和服务器之间可直接进行数据交换。当客户机需要得到较扃权 限的服务器服务时,客户机必须发起建立较高权限的应用连接 4.3请求/响应类型的数据交换 本部分支持请求/响应类型数据交换,即:客户机应用进稈向服务器应用进稈提出服务请求,服务 器应用进程向客户机应用进程提供远程服务响应,见图3 客户机应用 服务器应用 服务请求( SERVICE request) 客户机 服务响应( SERVICE response) 服务器 图3请求响应类型数据交换 l698.45—201X 4.4通知/确认类型的数据交换 本部分支持迁知/确认类型数据交换,即:服务器应用进程根据客户机预先定制的主动上报內容, 向客户杋应用进程提供远程主动上报数据服务,客户札应用进程向服务器应用进程回复服务确认,见图 客户机应用 服务器应用 服务提供(SERⅥ CE.notification) 客户机 服务确认( SERVICEresponse 服务器 图4通知/确认类型数据交换 4.5服务器模型 服务器模型见图5,物理设备由若干可访问的接口类对象构成,包括:一个顶先建立的应用连接 对象(简称预连接对象)、若干个应用连接对象、若干个其他接口类对象。 预连接对象为物理设备必须具备的对象。 应用连接对象为可选对象,根据访问权限所需诖行增加。 其他接凵类对象为可选对象,根据设备功能所需进行增加。 物理设备 应用连接对象n (其他接口类对象 应用连接对象1 其他接∏类对象2) 预连接对象 其他接口类对象1 图5服务器模型 5数据链路层 5.1帧结构 5.1.1帧格式 本部分采用异步式传输帧结构,定义见图6。 起始字符(68I) 长度域L 控制域C 帧头 地址域A 帧头校验HCS 链路用户数据 链路用户数摭 (应用层 帧校验FCS 帧尾 结束字符(16H l698.45—201X 图6帧格式定义 5.1.2长度域L 长度城L为2个字节,是传输帧中除起始字符和结束字符之外的帧字节数。 5.1.3控制域G 5.1.3.1控制域格式定义 控制域C为1个宇节,按位或位的组合使用,具体定义见图7。 bit7 bito bit5 bit4 bit3 bit2 bit1 bito 传输方向位DR启动标志位P分帧标志位保留 功能码 图7控制域C定义 5.1.3.2传输方向位及启动标志位 传输方向位:DIR-0表小此帧是由客户机发出的:DIR=1表小此帧是由服务器发出的。 启动标志位:PRM1表示此帧是由客户机发起的:PRM=0表示此帧是由服务器发起的。 传输方向位DIR和启动标志位PR组合意义见表2。 表2传输方向位DIR和启动标志位PRM组合意义 DIR PRM 组合意义 0 客尸机对服务器上报的响应 0101 客户机发起的请求 服务器发起的上报 服务器对客户机请求的响应 5.1.3.3分帧标志位 分帧标志位为1,表示此帧链路用户数据为APDU片段,收齐所有片段按片段序号合并后为完整APDU; 分帧标志位为0表示此唢链路用户数据为完整APDU。 5.1.3.4功能码 功能码定义见表3 表3功能码定义 功能码 服务类型 应用说明 保留 链路管理 对接用户预连接管理〈登录,心跳,退出登录) 保留 用户数据 对接用户应用连接管理及数据交换服务 4…15 保留 5.1.4地址域A
