将大容量STM32F103VC工程改变为中容量STM32F103C8T6工程详细过程.pdf

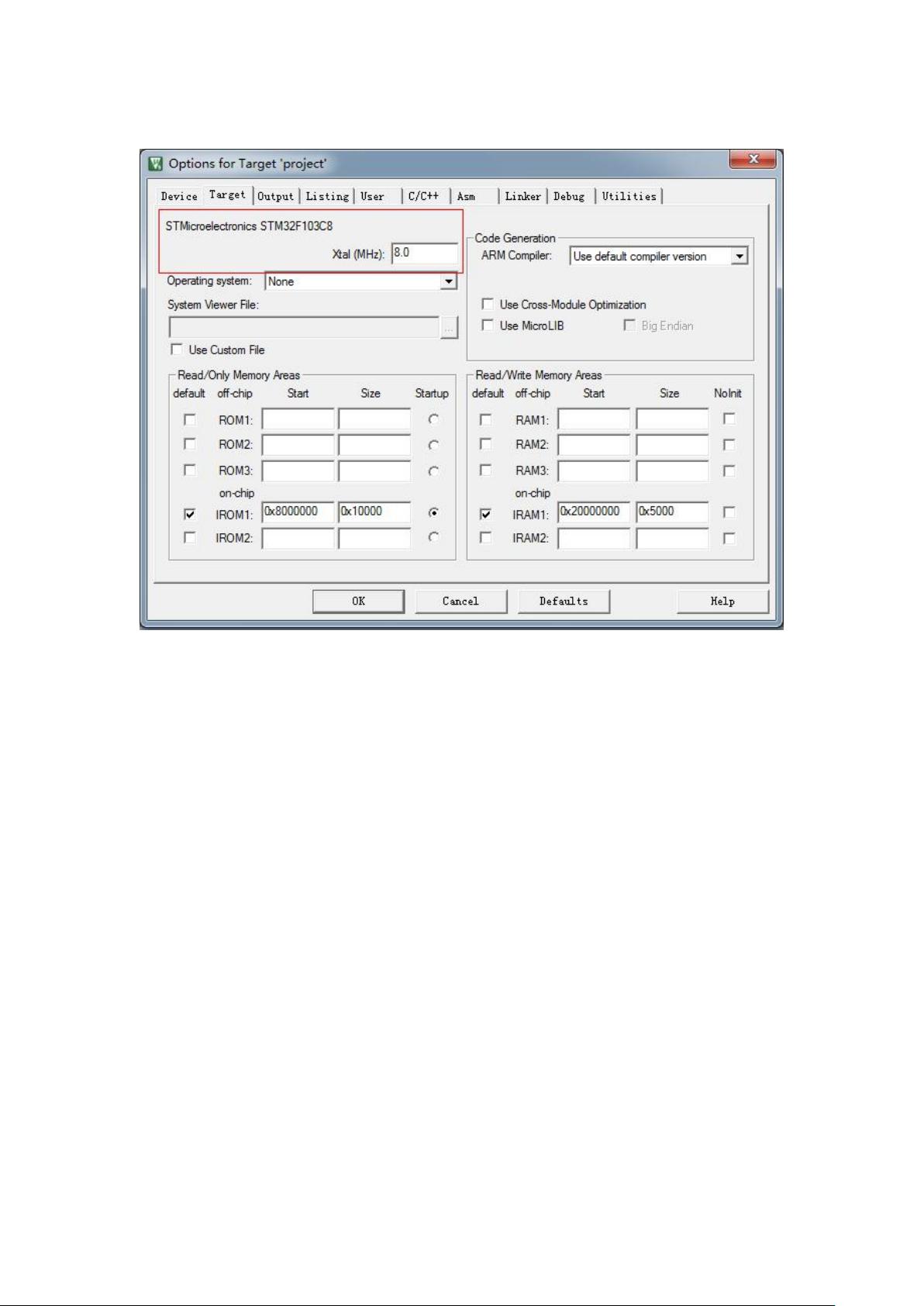

标题中的知识点是“将大容量STM32F103VC工程改变为中容量STM32F103C8T6工程”的详细过程。这涉及到STM32系列微控制器的型号转换、项目配置以及软件设置等多个方面，涵盖了嵌入式软件开发中的硬件抽象和工程适应性调整的内容。 在描述中提到的图文并茂地详细叙述每一步的要点，意味着文档将会详细解释从一个较大容量的STM32F103VC芯片项目向较小容量的STM32F103C8T6芯片项目转移的完整过程。每个步骤都包含了关键的操作点和注意事项，这些信息对于理解和完成工程转移至关重要。 在标签中，我们看到有“STM32F103VC 改变 STM32F103C8T6 容量”这一表述，这里强调的是从一个具体型号向另一个型号转换过程中容量变化的影响，以及这种变化对项目配置和编程的影响。 从提供的部分内容中，我们可以提取以下详细知识点： 1. STM32系列微控制器容量分类：STM32F103系列微控制器根据其内部Flash的容量分为三个主要类型：大容量（HD）、中容量（MD）和小容量（LD）。每种类型支持不同范围的Flash内存大小，比如大容量为256K-512K，中容量为64K-128K，小容量为16K-32K。 2. 工程项目的调整： - 修改芯片型号：在项目配置中，需要将芯片型号从STM32F103VC改为STM32F103C8T6，以反映目标硬件的变化。 - 调整晶振频率：晶振频率可能需要从12.0MHz调整到8.0MHz，以确保新的芯片可以稳定工作。 - 修改宏定义：根据新的芯片型号，在C/C++预处理器选项中更新宏定义，以匹配STM32F103C8T6的硬件规格。 - 选择正确的下载器配置：在Debug和Utilities选项卡中，选择适合STM32F103C8T6的J-LINK/J-TRACE Cortex配置。 - 设置下载内存大小：在FlashDownload选项卡中，根据芯片的内存容量选择合适的下载大小设置。 3. 启动文件的替换：不同容量的STM32芯片需要不同的启动文件（startup file）。例如，大容量芯片需要startup_stm32f10x_hd.s，中容量芯片需要startup_stm32f10x_md.s，而小容量芯片需要startup_stm32f10x_ld.s。这一步骤是确保系统能够正确地在硬件上启动和运行的基础。 整个转换过程要求开发人员对STM32微控制器的硬件特性、项目配置选项和编程环境有深入的理解。这样的转换并不是简单地更改芯片型号就可以了，它还要求对芯片内存大小、外设配置、时钟系统以及其他硬件特性进行适配。随着项目规模的增大和复杂性提高，这一过程可能会变得相当复杂，需要仔细地逐步进行。 由于STM32F103系列微控制器有着广泛的应用，上述的转换过程在开发新项目或者升级旧硬件时是非常常见的。因此，掌握如何从一个型号转换到另一个型号，并确保转换后的系统能够正常运行，对于嵌入式系统开发人员来说是一项非常重要的技能。
