S7-1200 和 S7-1200 之间 S7 通信
S7-1200 的 PROFINET 通信口可以做 S7 通信的服务器端或客户端(CPU V2.0 及以
上版本)。S7-1200 仅支持 S7 单边通信，仅需在客户端单边组态连接和编程，而
服务器端只准备好通信的数据就行。
硬件：
1. CPU 1214C DC/DC/DC，V2.0
2. CPU 1214C DC/DC/DC，V4.1
软件：
1. Step7 V13 SP1
所完成的通信任务：
1. S7-1200 CPU Clinet 将通讯数据区 DB1 块中的 10 个字节的数据发送到 S7-1200 CPU
server 的接收数据区 DB1 块中；
2. S7-1200 CPU Clinet 将 S7-1200 CPU server 发送数据区 DB2 块中的 10 个字节的数据读
到 S7-1200 CPU Clinet 的接收数据区 DB2 块中。
S7-1200 之间 S7 通讯，可以分 2 种情况来操作，具体如下：
1. 第一种情况：两个 S7-1200 在一个项目中操作；
2. 第二种情况：两个 S7-1200 不在一个项目中的操作。
一. 第一种情况（同一项目中操作）
使用 STEP 7 V13 在同一个项目中，新建两个 S7-1200 站点，然后做 S7 通讯。
1.1 使用 Step7 V13 生成项目

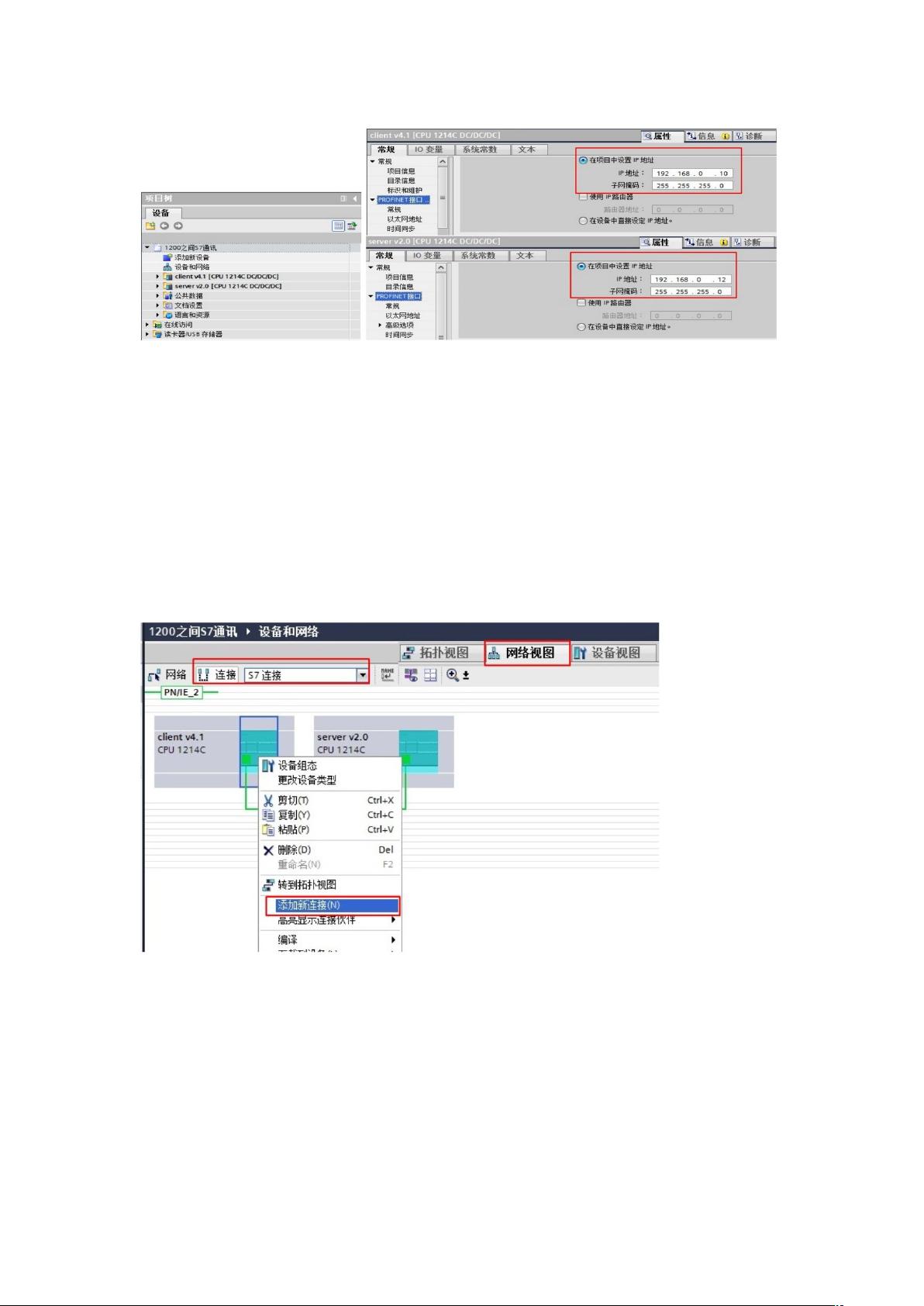

使用 STEP7 V13 创建一个新项目，并通过“添加新设备”组态 S7-1200 站 client
V4.1，选择 CPU1214C DC/DC/DC V4.1（client IP:192.168.0.10）；接着组态另一
个 S7-1200 站 server v2.0，选择 CPU1214C DC/DC/DC V2.0（server
IP:192.168.0.12），如图 1 所示。
