dsp软件开发技术手册,5509a基于ccs软件

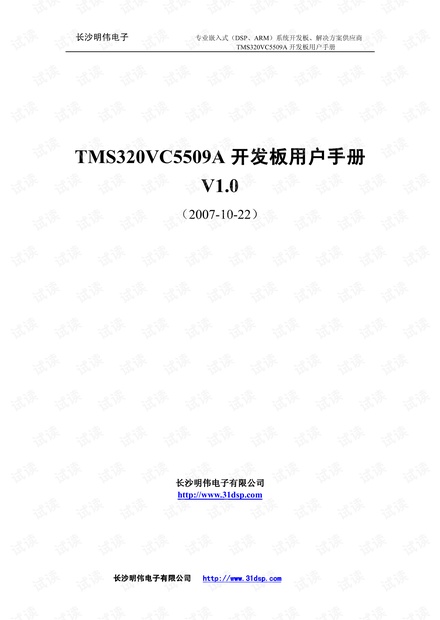

长沙明伟电子 专业嵌入式(DSP、ARM)系统开发板、解决方案供应商 TMS320VC5509A川发板用户手册 版本变更信息 变更日期版本号 变更内容 2007年12月10日 V1.0 原始版本 长沙明伟电子有限公司http://www.31dsp.com 长沙明伟电子 专业嵌入式(DSP、ARM)系统开发板、解决方案供应商 TMS320VC5509A川发板用户手册 前言 本用户指南是IMS320VC5509A开发板的硬件使用说明书,详细描述了该板的硬件构 成、原理,以及它的使用方法和编程指导。 每块板子都经过精密焊接、严柊测试的过程。从原材料的购买、原材料的老化选择、半 成品的制作、成品检测、成品老化。保证了每个板子过硬的质量,请放心使用 用户在使用板子之前,请详细阅读本使用手册。对于由于未阅读本手册而造成的硬件损 坏,概不负责退换。 本公司保证所生产制造的产品均经过严格的品质认证流程,同时保证在出厂一年内,如 有发现产品在生产过程中产生的瑕疵或零件故障,本公司负责兔费维修。但如果用户自行更 改电烙、功能、或自行维修木产品、更换零件或擦伤、损坏木产品等情况,木公司不提供免 费保修服务,视实际情况酎情收取维修、零件費用。如未按规定操作而发牛一场情况(带电 插拔外扩设备等造成的器件损坏),本公司恕不提供免费保修服务。所有软件户品、用户手 册及其它资料享受两年内免费升级,请关注本公司官方网站上的史新公告。 本保证不包括本产品的附属设备(稳压电源、串口线、并口线、USB线、双绞线、资 料光盘)等。 本说明如有错误,敬请指正。 参考资料: TMS320C55x Technical overview TMS320C55x DSP CPU Programmer's Reference Supplement(Rev. C) 长沙明伟电子有限公司http://www.31dsp.com 长沙明伟电子 专业嵌入式(DSP、ARM)系统开发板、解决方案供应商 TMS320VC5509A川发板用户手册 目录 长沙明伟电子有限公司http://www.31dsp.com 长沙明伟电子 专业嵌入式(DSP、ARM)系统开发板、解决方案供应商 TMS320VC5509A川发板用户手册 第一章概迷 1.1特点 口采用TMS320VC5509A200MHz ◆片上存储器 SRAM 128KX16位 ROM 32KX16位 ◆片上外设 ◆20位定时器:2路 ◆ MCBSP: 3通道 ◆ MMCISL接凵:2通道 ◆ADC 2通道,10位,21.5kHz,0-3.3V ◆实时时钟RTC ◆看门狗电路 ◆IC总线 ◆外扩 SDRAM,配胃为4MX16位 ◆外扩 MMCISD卡接口 ◆AC97标准的 audio音频接口 ◆外扩USB2.0全速USB从接口 ◆外扩10M以太网接口 ◆由CPLD检测的按键输入 ◆由VC5509的GPO驱动的8个LED指示灯 ◆完备的总线扩展 1.2概述 明伟TMS320VC5509A开发板是为学习、评估T的TMS320VC5509A而开发的,主 要包含两部分:碩件模板和相应的测试软件。 在明伟TMS320VC5509A开发板上集成了DSP、 SDRAM、 Codec、USB、MMC/SD Ethernet等接∏外设以及开放给用户的DSP总线扩展。这样使其能够应用在语音处理及其它 相关领域。 相应的测试软件包括 长沙明伟电子有限公司http://www.31dsp.com 长沙明伟电子 专业嵌入式(DSP、ARM)系统开发板、解决方案供应商 TMS320VC5509A川发板用户手册 CPU看门狗实验 LED跑马灯实验 CPU Timer定时器实验 实时时钟实验 扩展 SDRAM读写实验 扩展 FLASH读写实验 键盘扫描实验 外部中断输入实验 AIC23播音实验 CD显示实验 串口通信实验 USB2.0通信实验 网络通信实验 MMC/SD卡通信实验 1.3技术指标 主处理器:TMS320VC5509A,主频200MIz SDRAM:4MX16位,72MIz Codec:双声道、立体声输入/输出,最髙采样率96kHz USB:符合USB1.1规沱,最高速度为12Mb/s 工作温度:0°C~70°C 长沙明伟电子有限公司http://www.31dsp.com 长沙明伟电子 专业嵌入式(DSP、ARM)系统开发板、解决方案供应商 TMS320VC5509A川发板用户手册 第二章TMS320VC5509A开墩板介绍 2.1TMS32VC5509 数据位数:16位定点DSP 最高主频:200MHz 供电:1.6V内核,3.3VIO 结构:哈佛结构(程序和数据分开) 2.2时钟 VC5509A有两个外部时钟输入: 系统时钟:为CPU及片内外设提供时钟信号 实时时钟:为RTC提供时钟信号,可于系统断电后通过电池供电工作 关于时钟部分请参阋《TMS320VC5509 A Data Shcct》。 22.1系统吋钟 VC509内涵振荡电路,当使用内部振荡电路时,外部镜头的频率范围为5MIZ OMHL;而使用外部时钟输入时,注意ⅹ2 CLKIN为时钟输入,而X1悬空。 X2GLKIN X1 crystal C1 2 FREQUENCY RANGE(MHz) MAX ESR 2) TYP CLOAD(OF) MAX CSHUNT(PF) Rs(口 2T-15 10 15-12 16 12-10 10-8 18 7777 100 470 L. bk 2.2k 由于VC5509内部USB接∏需要·个48MHZ的时钟输入,因而在应选时钟输入或晶 体的频率为48的倍数,这样通过DPLL可以实现48MHZ时钟输出给USB使用 本开发板采用12MHZ品体为系统提供时钟,对其进行12倍频产生14 MHZ CPU主时 长沙明伟电子有限公司http://www.31dsp.com 长沙明伟电子 专业嵌入式(DSP、ARM)系统开发板、解决方案供应商 TMS320VC5509A川发板用户手册 钟,4倍频产生USB所需的48MHZ时钟。 VC509内部包含一个数字锁相环(DPLL),它可以通过时钟模式寄存器 CLKMD的 PLL ENABLE位米使能与禁用。 口当PLL被禁用时,时钟输出可以作为时钟输入或是其的二分频或四分频。这样的 工作方式可以降低功耗。 口当PLL使能时,可对输入时钟进行适当倍频或分频,就可以获得何时的时钟频率 输出。但设萓 PLL ENABLE位,并且当上一个锁相过程已经结束时,VC5509进入锁相过 程 数字锁相工作过程如下: 下图说明了VC5509数字锁相环工作的几个过程状态(A-E)。当时钟模式寄存器 CLKMD被软件装入或是系统复位时,当 CLKMD使能PLL,锁相过程从A状态开始 禁止PLL时,时钟产生器进入D状态 Δ:已锁相状态。时钟发生器进入屏蔽PLL状态。此时输出信号已经与输入信号已经稳 定锁相;时钟输出是由PLLDⅣV与 PLL MULT两位来决定的。此时若重新写入 CLKMD, 可以进入下一次锁相过程,即进入B状态。 B:锁相状态。如果 CLKMD奇存器的IOB位为1,锁相过程结宋。进入C状态;如 果IOB为0,则进入A状态,重新进行锁定。 C:空闲状态。如果IDLE状态存在,IDLE指令可以将时钟发生器置为IDLE状态。当 时钟产生器正确从IDLE状态退出时,时钟发生器重新启动。 D:PLL被止,时钟输出由 BYPASS DIV位来控制,通过写 CLKMD可以改变时钟 发生器的状态。 E:空闲状态(从PLL禁止状态进入) 长沙明伟电子有限公司http://www.31dsp.com 长沙明伟电子 专业嵌入式(DSP、ARM)系统开发板、解决方案供应商 TMS320VC5509A川发板用户手册 PL L disabled LOaC CLKMD PLL enabled with a now value Write tc CLKMD A Write to CLKMD Bypass mode Locking the phase bypass node y e mode Phase locked dem白de Phase lork exited t and Write to E 1oB=1 CLKMD de mode Lock mode entered Idle mode exited ld le node 系统时钟控制寄存器 CLKMD的说明如下 CLKMD Bit Field(s Role In The Lock Mode PLL ENABLE Allows you to switch to the bypass mode(disable the PLL PLL MULT and Determine how the input clock frequency is modified (if at all PLL DIV to produce the output clock frequency A Determines whether the PLl returns to the beginning of the phase-locking sequence when the clock generator exits its idle mode BREAKLN Indicates when the phase lock has been broken OB Determines whe ther the PLL will reacquire a lost phase lock LOCK Is 1 in the lock mode 系统时钟与外设及 CLKOUT的关系如下: 长沙明伟电子有限公司http://www.31dsp.com
