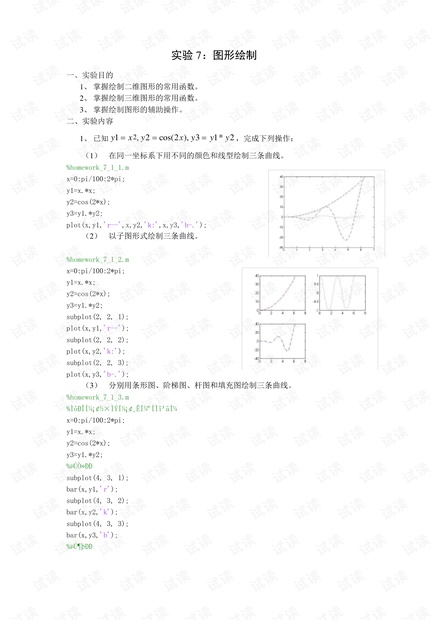

实验 7：图形绘制
一、实验目的
1、 掌握绘制二维图形的常用函数。
2、 掌握绘制三维图形的常用函数。
3、 掌握绘制图形的辅助操作。
二、实验内容
1、 已知
y1 x , y2 cos(2x), y3 y1* y2
，完成下列操作：
（1） 在同一坐标系下用不同的颜色和线型绘制三条曲线。
%homework_7_1_1.m
x=0:pi/100:2*pi;
y1=x.*x;
y2=cos(2*x);
y3=y1.*y2;
plot(x,y1,'r--',x,y2,'k:',x,y3,'b-.');
2
（2） 以子图形式绘制三条曲线。
%homework_7_1_2.m
x=0:pi/100:2*pi;
y1=x.*x;
y2=cos(2*x);
y3=y1.*y2;
subplot(2, 2, 1);
plot(x,y1,'r--');
subplot(2, 2, 2);
plot(x,y2,'k:');
subplot(2, 2, 3);
plot(x,y3,'b-.');
（3） 分别用条形图、阶梯图、杆图和填充图绘制三条曲线。
%homework_7_1_3.m
%ÌõÐÎͼ¡¢½×ÌÝͼ¡¢¸ËͼºÍÌî³äͼ
x=0:pi/100:2*pi;
y1=x.*x;
y2=cos(2*x);
y3=y1.*y2;
%µÚÒ»ÐÐ
subplot(4, 3, 1);
bar(x,y1,'r');
subplot(4, 3, 2);
bar(x,y2,'k');
subplot(4, 3, 3);
bar(x,y3,'b');
%µÚ¶þÐÐ
