SMART200选型手册

所需积分/C币:50 2018-05-25 08:54:29 6.41MB PDF
收藏 收藏
举报

SMART200选型手册SMART200选型手册SMART200选型手册SMART200选型手册
SIMATIC S7- 200 SMATIC S7-21 SIMATIC 5M8 ATIC SMART E EM ARD2 EM 0T32 S8 tOI S8 4OOI ,,+ 命命工 目录 产品亮点 04 模拟量输入输岀馍块技术规范∴ 26 CPU模块 06 数字量输入输岀信号板技术规范 27 信号板 08 模拟量输入信号板技术规范 .27 网络通信 09 模拟量输出信号板技术规范 27 运动控制 10 RS485232信号板技术规范 27 编程软件 非非。非。。。非非非音鲁非。。非非非。自看看鲁非非。非自。鲁。自非 电池信号板技术规范 ∴27 小型自动化解决方案 14 挞电阻模块技术规范 .28 技术规范 热电偶模块技术规范 .28 CPU SR20/ST20技术规范 PROFIBUS-DP从站通信模块 28 CPU SR30/ST30技术规范 电源模块 28 CPU SR40ST40技术规范 20 安装尺寸图……29 CPU SR60/ST60技术规范 22 订货号说明…29 数字量输入模块技术规范 24 模块和信号板接线示意图∴… 30 数字量输出模块技术规范∴… 24 经济型CPU概览 33 数字量输入掄输出模块技术规范 ·; 25 经济型CPU技术规范 34 模拟量输入馍块技术规范 26 经济型cPU接线示意图36 模拟量输出模块技术规范… 26 订货数据 39 SIMATIC S7200 SMART产品亮点 10点数最高 机型丰富,更多选择 可达60点 提供不同类型、1O点数丰富的〔P模块,单体∥O点数最高可达60点,可满 标准型 足大部分小型自动化设备的控制需求。另外,CP模块配备标准型和经济型供用 户选择,对于不同的应用需求,产品配置更加灵活,最大限度的控制成本 经济型 选件扩展,精确定制 新颖的信号板设计可扩展通信端口、数字量通道、模拟量通道。在不额外占用电 控柜空间的前提下,信号板扩展能更加贴合用户的实际配置,提升产品的利用 率,同时降低用户的扩展成本。 高速芯片,性能卓越 SIEMENS 配备西门子专用高速处理器芯片,基本指令执行时间可达0.15μ5,在同级别小 型PLC中遥遥领先。一颗强有力的“芯”,能让您在应对繁琐的程序逻辑,复杂 的工艺要求时表现的从容不迫。 以太互联,经济便捷 CPU模块本体标配以太网接口,集成了强大的以太网通信功能。一根普通的网线 即可将程序下载到PLC中,方便快捷,省去了专用编程电缆。通过以太网接口还 可与其它Cpυ模块、触摸屏、计算机进行通信,轻松组网。 三轴脉冲,运动自如 〔P∪模块本体最多集成3路高速脉冲输出,频率高达100kHz,支持 PWM/PTO 输出方式以及多种运动模式,可自由设置运动包络。配以方便易用的向导设置功 能,快速实现设备调速、定位等功能 通用SD卡,快速更新 本机集成 Micro sd卡插槽,使用市面上通用的 Micro sd卡即可实现程序的更新 和PLC固件升级,极大地方便了客户工程师对最终用户的服务支持,也省去了因 PLC固件升级返厂服务的不便。 软件友好,编程高效 在继承西门子编程软件强大功能的基础上,融入了更多的人性化设计,如新颖的 带状式菜单、全移动式界面窗口、方便的程序注释功能、强大的密码保护等。在 体验强大功能的同时,大幅提高开发效率,缩短产品上市时间 完美整合,无缝集成 SIMATIC S7-200 SMART可编程控制器, SIMATIC SMART LINE触摸屏, SINAMICS ~ V20变频器和 SINAMICS V9O伺服驱动系统完美整合,为OEM客户带来高性价比 的小型自动化解决方案,满足客户对于人机交互、控制、驱动等功能的全方位需求。 a SRIST CPU模块 全新的S7-200 SMART CPU模块,可全方位满足不同行业、不同客户、不同设备的各种需求。SR/ST标准型 CPU可扩展6个扩展模块和1个信号板,适用于丨O点数较多,逻辑控制较为复杂的应用。 标准型CPU模块 以太网接口 CPU SR20/SR30/SR40/SR60 CPU ST20/ST30/ST40/ST60 O模块扩展 RS485串口 信号板扩展 支持 Micro sd卡 实时时钟 高速计数 高速脉冲输出 仅晶体管输出型支持 型号 SR20 SR30 SR40 SR60 ST20 ST30 ST40 ST60 高速计数 6路账 高速脉冲输出 2路 3路100kHz 100 kHz 通信端口数量 2 扩展模块数量 6 扩展信号板数量 最大开关量Wo 216 226 236 256 216 226 236 256 最大模拟量MO 49 SRIST CPU模块 道信及运行状态指示灯 PLC工作状态一目了然 轻松显示强制状态 安装便捷,支持导轨 所有模块的输入输出 式和螺钉式安装 端子可拆卸 9°今9999°99 集成以太网口,程序 下载、设备组网更力 24向 方便 ●7/号吃 插针式连接,模块连 接更加紧密 信号板扩展实现精确化配 通用 Micro sd卡,支持程序 置,同时不占用电控柜空间 下载和PLC固件更新 西门了专用高速芯 配备超级电容,掉电 片,基本指令执行时 情况下,依然能俣证 间可达015u5 时钟正常工作 信号板 信号板直接安装在 SRIST CPU本体正面,无需占用电控柜空间,安装、拆卸方便快捷。对于少量的点数扩 展及更多通信端口的需求,全新设计的信号板能够提供更加经济、灵活的解决方案 信号板基本信息 型号 规格 描述 SB DT04 2D2DO品体管输岀提供额外的数宁量lO扩展,支持2路 数字量输入和2路数字量晶体管输出 SBAEOT 1AL 提供额外的模拟量O扩展,支持1路 模拟量输入,精度为12位 SB AQ01 1AO 提供额外的模拟量ⅣO扩展,支持1路 模拟量输出,精度为12位 SB CM01 RS232/RS485 提供额外的RS232或RS485串行通信接 口,在软件中简单设置即可实现转换 SBBA01实时时钟保持 攴持普通的CR1025纽扣电池,能断电 保持时钟运行约1年 信号板组态 系统块 在系统块选择标准型PU模块后,SB选项里会出现上述五种信号板 模块 CPU CPU ST 40[DC/DC/DC 选择SBDT04时,系统自动分配冂70和Q7.0傚为O映像区的起始位 SB 选择SBAE01时,系统自动分配AW12做为MO映像区 EMOSB DT04(2DI/2D0 Transistor) EM 1 SB AE01(1Al ·选择SBAQ01时,系统自动分配AQW12做为O映像区 SB A001 (1AQ] EM 2 SB BA01(Battery EM3 5B CMO1 RS485/RS232 ·选择SBCM01时,在端口类型设置框里选择RS232或RS485即可 选择SBBA01时,可启用电量低报警或通过170监测电量状态 安装步骤 卸掉端了盖板 用螺丝刀卸掉空盖板 无需螺钉紧固,轻按即可 安装完成 SR/ ST CPU网络通信 S7-200 SMART SR/ST CP心U模块本体集成1个以太网接口和1个RS485接口 通过扩展cM01信号板或者EMDP01模块,其通信端口数量最多可增至4个, 可满足小型自动化设备与触摸屏、变频器及其它第三方设备进行通信的需求 以太网通信 所有 SRIST CPU模块配备以太网接口,支持西门子S7协议、有效支持多种终端连接: 交换机 ·可作为程序下载端口(使用普通网线即可) ·与 SMART LINE触摸屏进行通信,最多支持8台设备 HM 1# PLC ·通过交换机与多台以太网设备进行通信,实现数据的快速交互,包含8个主动 GET/PUT连接、8个被动GET/PUT连接 ·开放式以太网通信,支持TCP,UDP,|SO_ on tcp通信协议,支持8个主动和8个 被动连接 2+ PLC PROFIBUS通信 使用EMDP01扩展模块可以将S7-200 SMART SRIST CPU做为 PROFIBUS-DP从站 连接到 PROFIBUS通信网络。通过模块上的旋转开关可以设置PROF|BUS-DP从站地 址。该模块支持9600波特到12M波特之间的任一 PROFIBUS波特率,最大允许 244输入字节和244输出字节。 支持下列协议: 1#+ PLc 2 PLC MP|从站 PROFIBUS-DP从站 串口通信 S7-200 SMART CP∪模块均集成1个R5485接口,可以与变频器、触摸屏竽第 三方设备通信。如果需要额外的串口,可通过扩展CM01信号板来实现,信号 板支持RS232RS485自由转换 串口支持下列协议 Modbus rtu 01#变频器 000可2#变频器 003#变频器 USS 自由口通 信 1#电机 2#电机 3#电机 与上位机的通信 通过 PC Access smart,操作人员可以轻松通过上位机读取S7/-200 SMARD的 PC Access SMArT 数据,从而实现设备监控或者进行数据存档管理。 ( PC Access smart是为S7-200 SMART与上位机进行数据交互而定制开发的 OPC服务器协议 ST CPU运动控制 S7-200 SMART晶体管输出类型cPU模块本体最多提供三轴100KHz高速脉冲输出,通过强大灵活的设置向导 可组态为PwM输出或运动控制输出,为步进电机或伺服电机的速度和位置控制提供了统一的解决方案,满足小 型机械设备的精确定位需求。 7-200 SMART CPU提供了三种开环运动控制方法: ·脉冲串输出(PTO):內置在CPU的速度和位置控制。此功能仅 提供脉冲串输出,方向和限值控制必须通过应用程序使用PLC 中集成的或由扩展模块提供的WO来提供。请参见脉冲输出PS 指令 ILLi LR ·脉宽调制(PWM):内置在CP∪的速度、位置或负载循环控制。 若组态PWM输出,CPU将固定输出的周期时间,通过程序控制 1#伺服驱动器 2#伺服驱动器 3#伺服驱动器 脉冲的持续时间或负载周期。可通过脉神持续时间的变化来控 1#电机 2#电机 3#电机 制应用的转速或位置。请参见脉冲输出PLS指令。 运动轴:内置于CPU中,用于速度和位置控制。此功能提供了 带有集成方向控制和禁用输出的单脉冲串输出,还包括可编程 输入,并提供包括自动参考点搜索等多种操作模式。 PWM和运动控制向导设置 为了简化您应用程序中位控功能的使用,STEP7- Micro/WIN SMART提供的位控向导可以帮助您在几分钟内全部完成PWM PTO的组态。该向导可以生成位控指令,您可以用这些指令在您 的应用程序中对速度和位置进行动态控制。 PwM向导设置根据用户选择的PWM脉冲个数,生成相应的 PWMX RUN子程序框架用于编辑。 运动控制向导最多提供3轴脉冲输岀的设置,脉冲输出速度从 20Hz到100KHz可调

...展开详情
试读 40P SMART200选型手册
立即下载 低至0.43元/次 身份认证VIP会员低至7折
    抢沙发
    一个资源只可评论一次,评论内容不能少于5个字
    关注 私信 TA的资源
    上传资源赚积分,得勋章
    最新推荐
    SMART200选型手册 50积分/C币 立即下载
    1/40

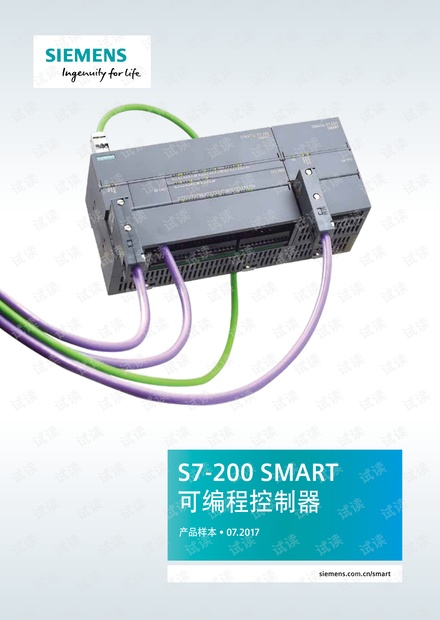

    SMART200选型手册第1页
