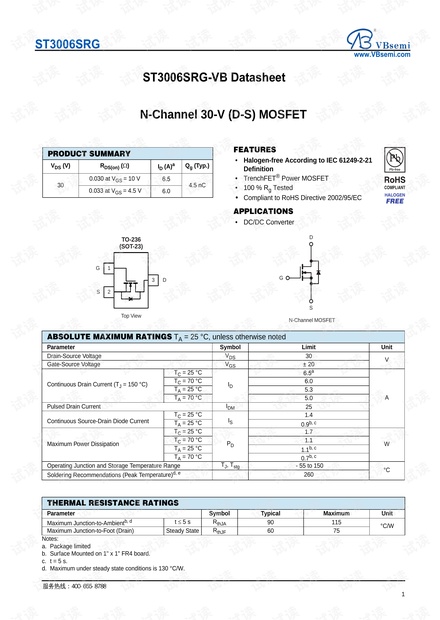

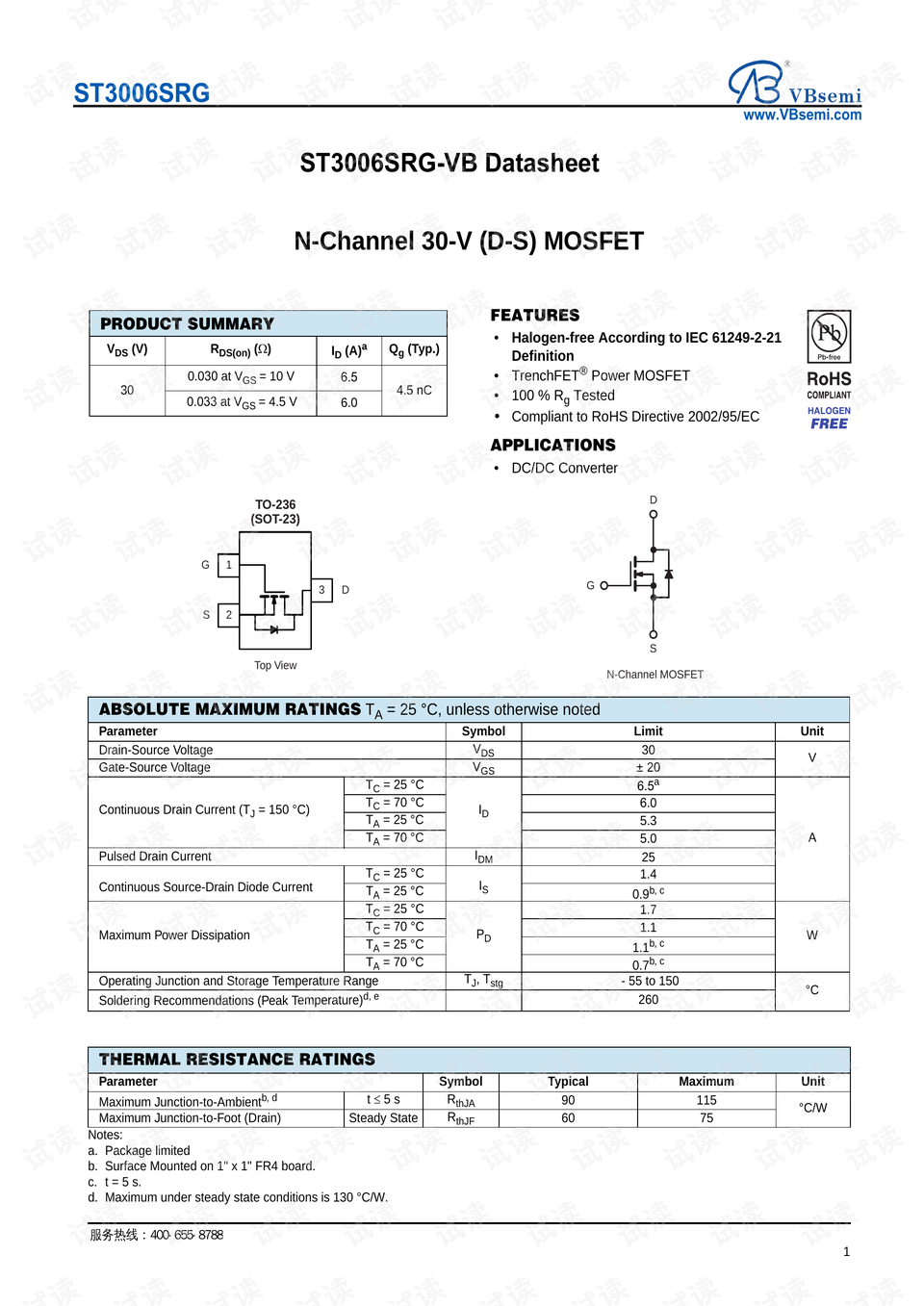

根据提供的文件信息，我们可以深入探讨这款ST3006SRG-VB SOT23封装N-Channel场效应MOS管的关键技术特点及其应用领域。
### 场效应晶体管（MOSFET）概述
MOSFET是Metal-Oxide-Semiconductor Field-Effect Transistor（金属氧化物半导体场效应晶体管）的缩写，是一种常见的半导体器件，广泛应用于电子电路中作为开关或放大器使用。N-Channel MOSFET是指其导电沟道由N型半导体材料构成，当栅极电压相对于源极高于一定阈值时，会形成导电沟道从而允许电流通过。
### ST3006SRG-VB的主要特点
#### 1. 卤素免费
该MOSFET符合IEC 61249-2-21标准定义，不含卤素，这有助于减少电子产品对环境的影响，并且满足RoHS指令2002/95/EC的要求。
#### 2. 沟槽技术
采用了TrenchFET®功率MOSFET技术，这种技术可以显著降低导通电阻（RDS(on)），提高效率并减小芯片尺寸，特别适用于需要高效能转换的应用场合。
#### 3. 高性能参数
- **耐压等级**：VDS（Drain-Source Voltage）为30V。
- **最大持续漏极电流**：在不同条件下，ID（Continuous Drain Current）可达到6.5A（Tj=150℃）。
- **导通电阻**：RDS(on)最低可达30mΩ（@VGS=10V），这意味着在工作状态下，器件本身的电阻很小，有助于降低损耗。
#### 4. 应用场景
这款MOSFET适用于DC/DC转换器等电源管理领域，能够提供高效的电源转换能力。
### 技术参数详解
#### 1. 绝对最大额定值
这些额定值提供了MOSFET在安全工作条件下的极限值：
- **漏极-源极电压（VDS）**：最高30V。
- **栅极-源极电压（VGS）**：±20V。
- **连续漏极电流（ID）**：最高6.5A（Tj=150℃）。
#### 2. 热阻特性
- **结到环境热阻（RthJA）**：典型值为90°C/W，最大值为115°C/W。
- **结到脚热阻（RthJF）**：典型值为60°C/W，最大值为75°C/W。
#### 3. 动态参数
- **门极电荷（Qg）**：典型值为4.5nC（@VGS=10V），这表示了门极驱动所需的电荷量，对于快速切换非常重要。
### 产品总结
- **封装形式**：采用SOT-23封装，这是一种小型表面贴装技术，适合高密度安装。
- **工作温度范围**：-55°C至+150°C，能够适应广泛的环境条件。
- **存储温度范围**：同样为-55°C至+150°C，确保了在长期存储过程中不会因温度变化而受损。
- **焊接推荐温度**：峰值温度为260°C，这是焊接过程中应遵循的安全温度限制，以避免损坏MOSFET。
ST3006SRG-VB是一款高性能、低损耗的N-Channel MOSFET，具有优异的热性能和可靠性，非常适合用于高效率的电源管理和转换系统中。
