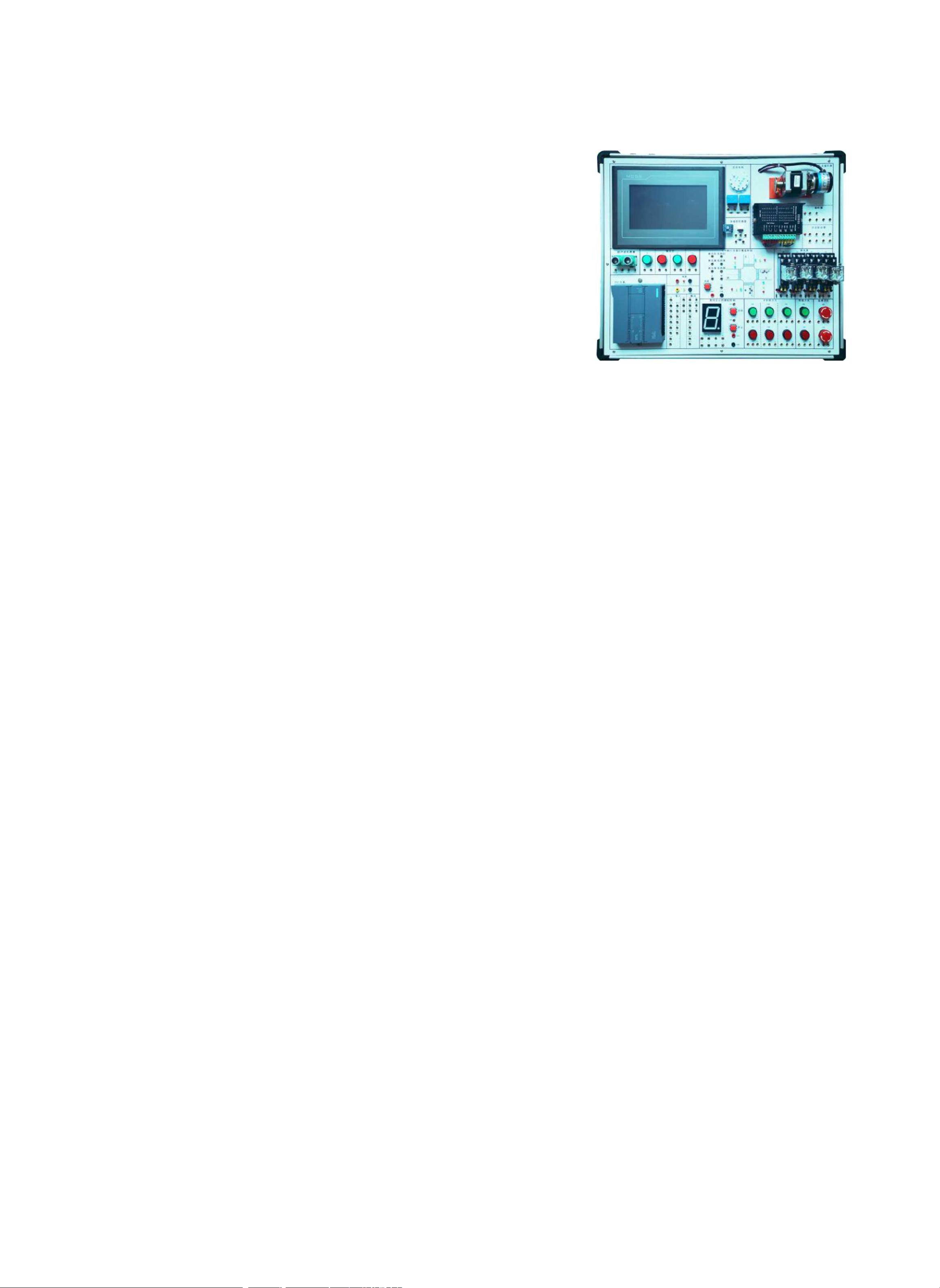

LH-PLC-3B 可编程控制器实验箱
LH-PLC-3B PLC 可编程序控制器实验箱用于开展 PLC 控制技术实验 的
设备，主要实现可编程逻辑控制、常用电机控制、传感器信号采集等 功能，
便于进行电路设计和控制程序设计，能够使用网络通信和其他控 制系统互
联。
一、技术性能
1、PLC 主机采用西门子 S7-1214DC/DC/DC ,功能上完全满足目前 高等
院校的 PC 教学要求。
2、采用模块化设计，包括 PLC 主机模块、传感器模块、继电器模 块、
指示灯模块、开关模块、步进电机和电机驱动模块、直流电机和正反转控制模块、编码器模块，各模块间 相互独立。
在主机模块中，所有输入输出端口都通过导线连接到实验板上的镀金孔上。用户可方便扩展自己的 模块，为以后实
验系统的升级提供了保障。
3、本实验箱采用实物产品，提高了实验的真实程度，确保了实验的实用性。
4、配备 MCGS 工控组态软件，让学生直观地进行 PLC 的基本指令练习、对 PLC 实际应用的实验通过组态棒图 进
行动态跟踪，实验对象形象逼真，接近工业现场的实际应用，通过本装置的训练，使学生很快就能适应现场的 实际
操作。
5、实验工程扩展配置，使用可靠，在教学活动或工程开发中易于使用和维护，是目前国内市场上一款性价 比
极高的 PLC 教学实验设备。
二、详细组成
1、开关电源：1）直流稳压电源 24V/3A 1 组；2）直流稳压电源 5V/2A 1 组。
2、PLC 主机：西门子 S7-1214DC/DC/DC PLC 主机 1 件，采用 24V 直流供电、24V 直流输入、24V 直流输 出，具
有 14 路数字量输入，10 路数字量输出，2 路模拟量输入，每个布尔指令执行时间不慢于 0. 08 微秒， 高速计数器不
少于 6 个，脉冲输出可以组成不少于 4 个脉冲发生器。
3、7 寸触摸屏：昆仑通态 TPC7062Ti 1 组，具有网络通信功能，带 USB 接口。
4、步进电机及驱动器：步进电机 48BYGH602-11B 1 件，步进电机专用驱动器 TB6600 1 件。
5、直流电机：24V 直流电机 RS-385SD 1 个,24V 光电编码器 ZKP3806-001G-1000BZ1-5C2 1 件，继电器 IIK3FF-
DC24V 2 个。可完成闭环控制实验。
6、传感器模块：1）双轴加速度传感器 1 个，带模拟量输出；2）超声波传感器 1 个。
7、继电器模块：设计有 4 个 24V 继电器 JZX-22F,继电器线圈引出到实验板上，继电器触点学生可以 任意连接
8、按钮开关：有 4 个不带锁按钮开关，4 个带锁按钮开关，2 个急停开关，4 个信号指示灯。
9、在实验箱的设计中留出了所有的输入、输出、公共端子，用户可方便扩展自己的模块，以及以后实 验系统
的升级。
三、实验内容
1、基本指令练习
1）与或非功能的实验
2）定时器/计数器功能实验
