H3C 港务集团信息化解决方案
前言
中华人民共和国已成为世界上港口吞吐量和集装箱吞吐量最多,增长速度最
快国家,但是中华人民共和国港口生产能力依然滞后于吞吐量发展。“十二五”
期间,港口信息化建设重点重要在于提高信息资源深度开发和综合运用水平,发
呈当代物流、发展交通电子口岸建设,开展港口船舶电子结关、查验、危险品申
报、港政管理、运政管理等交通行政允许“一站式”服务,并实现与国家电子口
岸对接,为港口生产部门、船舶、船东、货主等提供信息服务,港口信息化建设
要符合信息化发展规定。港口信息化建设,需要环绕港口生产调度、流程优化、
运营管理、公司管理、辅助战略决策等业务展开。
当前,从信息化成熟度方面来看,港口信息化建设成熟度可分为初级、中级、
高档三个阶段,初级阶段信息化只是个别业务部门或管理部门局部工具,信息化
作用类似于生产工具性能改进,中级阶段信息化达到了大部门纵向集成,信息化
作用类似于某个生产部门生产力改进,高档阶段信息化达到跨部门信息化资源整
合,并且同业务部门互动融合,成为公司必不可少基本设施及战略决策根据。中
华人民共和国有些大型港口信息化成熟度已经达到中级阶段,正在向高档阶段迈
进,而大某些中小港口还处在初级或初级向中级阶段发展阶段。
本文结合港口信息化需求,简介 H3C 对于港口信息化高档阶段所提出一系列
解决方案。
1. 港口信息化现状及发展趋势
由于历史因素,老式港口信息化建设重要以码头公司为单位进行,整体上看,
其应用、数据、承载网络、信息化管理条块分割,缺少整体性、系统性,各信息

化功能模块之间彼此关联少,信息系统稳定可靠性差、管理维护以及信息互通共
享性局限性等。老式港口信息化基本设施存在如下问题,重要体当前如下几方面:
信息系统条块分割问题:信息系统繁多,原则不一,彼此相对独立,业务
信息共享困难。
基本网络问题:由于业务系统横纵向不能互通,因而网络系统也是缺少整
体统一规划,互联互通性差;或办公网和生产网混合,稳定性差。
各部门信息化系统之间条块分割导致没有统一数据中心,数据中心应当是
应用系统、数据管理系统及信息化管理系统中心。
信息系统安全问题:网络边沿安全设施单一,存在局限性;园区内部终端
安全局限性,隐患多;安全事件不可见,不可控,无法防止,缺少集中
安全管理。
信息化基本设施管理问题:只能实现网络设备级管理,并且各业务系统单
独管理,不能对网络、安全、数据、应用系统进行统一管理,不能辨认
网络业务和顾客行为。
以上问题制约港务集团信息化发展,而港口业务系统(如:EDI、ERP、
物流、调度等)、办公系统以及港口安防等规定 IP 承载网络可以提供高可靠、
安全、高效、易管理服务,因而,港口信息化建设需要解决上述面临问题。
港口信息化已经具备了一定规模,重要包括港务集团园区网、港务集团
数据中心以及港务集团信息化安全和 IT 资源管理,其架构如下图所示:

下面逐个讲述 H3C 提供港口信息化解决方案以及这些方案是如何解决当前
面临问题。港口信息化解决方案涉及:港务集团 IP 承载网络解决方案、港务集
团数据中心解决方案、全面进一步信息化安全、信息化智能管理方案。
2. 港务集团园区网解决方案
港务集团园区网解决方案以港务集团为中心,建立统一覆盖各个码头分公司
高效 IP 网络,承载集装箱作业系统、EDI 系统、ERP 管理系统、OA、安防系统。
大型港务集团园区网络普通需要建设独立核心层网络,核心节点间互联采用
万兆 RPR 或万兆以太网,各港口公司业务网络和管理单位办公楼,码头作业区、
堆场、物流园区等接入到集团核心层,大型港务集团普通覆盖区域跨度达到数十
公里,不同港口公司局域网通过集团核心网互联互通,集团集中建设数据中心,
数据中心集中设立应用系统服务器、数据存储系统等设备,智能管理中心设立网
络、安全集中管理服务器。

对于港口核心骨干网,由于承载生产调度、管理、安防等实时生产性核心业
务,因此对于可靠性和带宽需求比较高,普通不容许有链路或设备级单点故障,

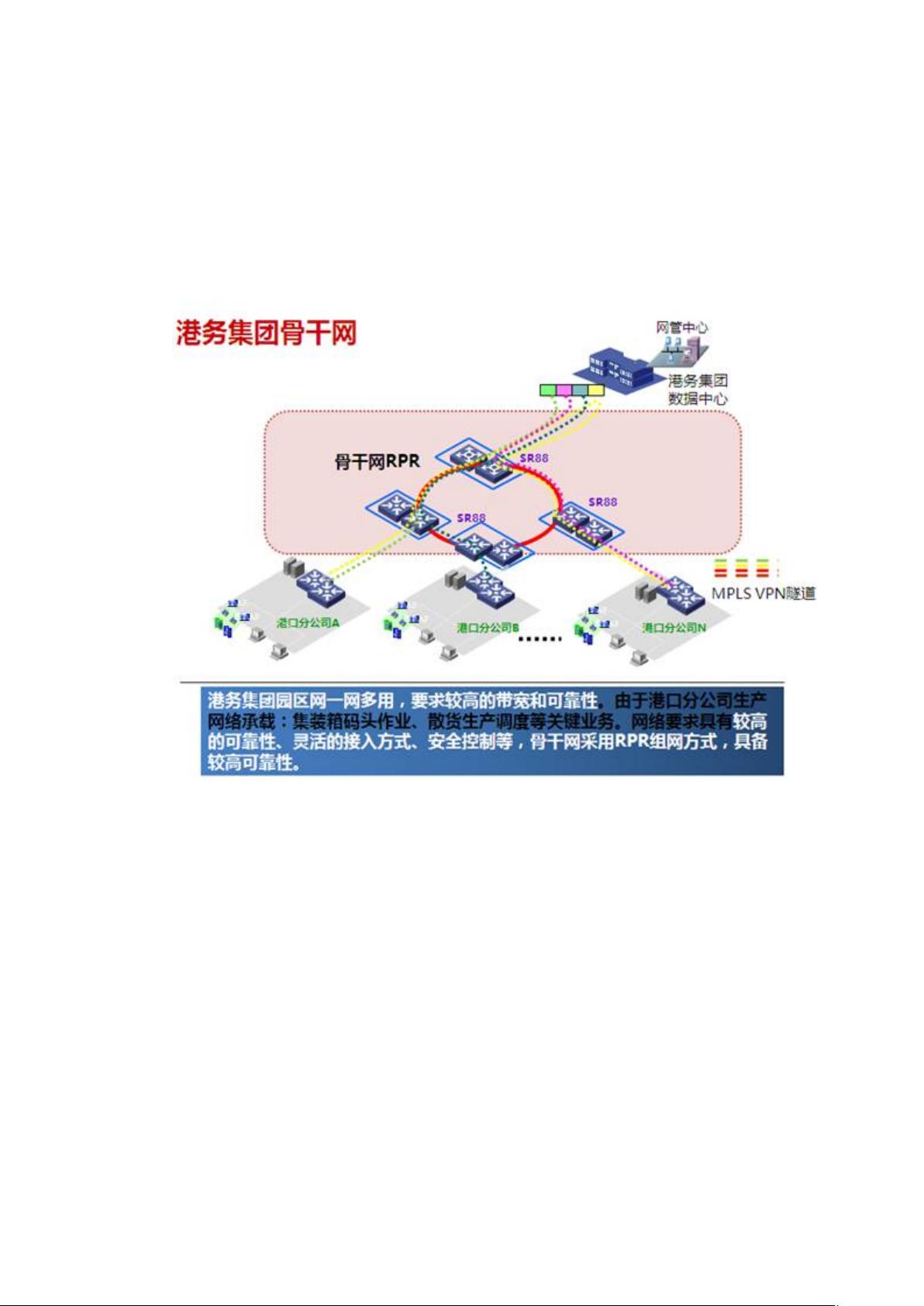

由于承载多媒体业务,骨干网带宽普通在 N * GE—10GE。港务集团核心骨干网如
下图所示:
对于园区骨干网,H3C 可以提供符合业界原则高可靠 RPR 环网技术,RPR 具
备如下技术优势:
高带宽运用率:双环逆向,同步传送数据,2.5G RPR 双向带宽可以达到
5Gbps,10Gbps RPR 双向带宽可以达到 20Gbps。
传送时延小:在环上节点传送时不进入网络设备三层转发,直接从 RPR 板
转发,对于实时调度业务及视频监控业务,承载质量高。
<50ms 迅速故障恢复,环上任意节点设备或链路故障,不影响应用系统,
充分保证信息化可靠性。

服务质量保障:可以对业务进行分级解决,保证环上重要和实时业务。
支持单播、组播和广播:在 RPR 环路上依照节点 RPR MAC 地址完毕单播、
组播和广播数据业务传送,组播业务对于多媒体业务是非常重要。
维护简朴以便:支持完善 OAM,配备维护以便。
核心骨干网稳定、可靠、高带宽对于整个港务集团信息系统可靠高效运营至
关重要,对于码头分公司生产、安防、管理业务网,采用双设备、双链路 GE/10GE
以太局域网保证带宽及可靠性,这里不多赘述。
作为综合业务传送园区网,需要采用逻辑隔离技术实现不同业务系统隔离,
H3C 对于港务集团园区网,提供如下隔离技术:
二层 VLAN:二层隔离技术,在三层终结。不易扩展,适合中小型港口分
公司网络
分布式 ACL:需要严格方略控制,灵活性差,管理维护复杂,适合中小港
口分公司网络
VRF/MPLS VPN:三层隔离技术,业务隔离性好,每个 VPN 独立转刊登, 扩
展性好。 支持各种灵活接入方式,配备管理简朴、支持 QoS,适合大型
港园区网应用
大型港口园区网推荐组合:VLAN+VRF,VRF+MPLS VPN,二三层隔离融合,
安全性高,避免大量 ACL 配备问题,直观、易维护、易扩展。
