阵列信号处理方面10个经典程序

1.均匀线阵方向图

%8 阵元均匀线阵方向图，来波方向为 0 度

clc;

clear all;

close all;

imag=sqrt(-1);

element_num=8;%阵元数为 8

d_lamda=1/2;%阵元间距 d 与波长 lamda 的关系

end

figure;

plot(theta,abs(p)),grid on

xlabel('theta/radian')

ylabel('amplitude')

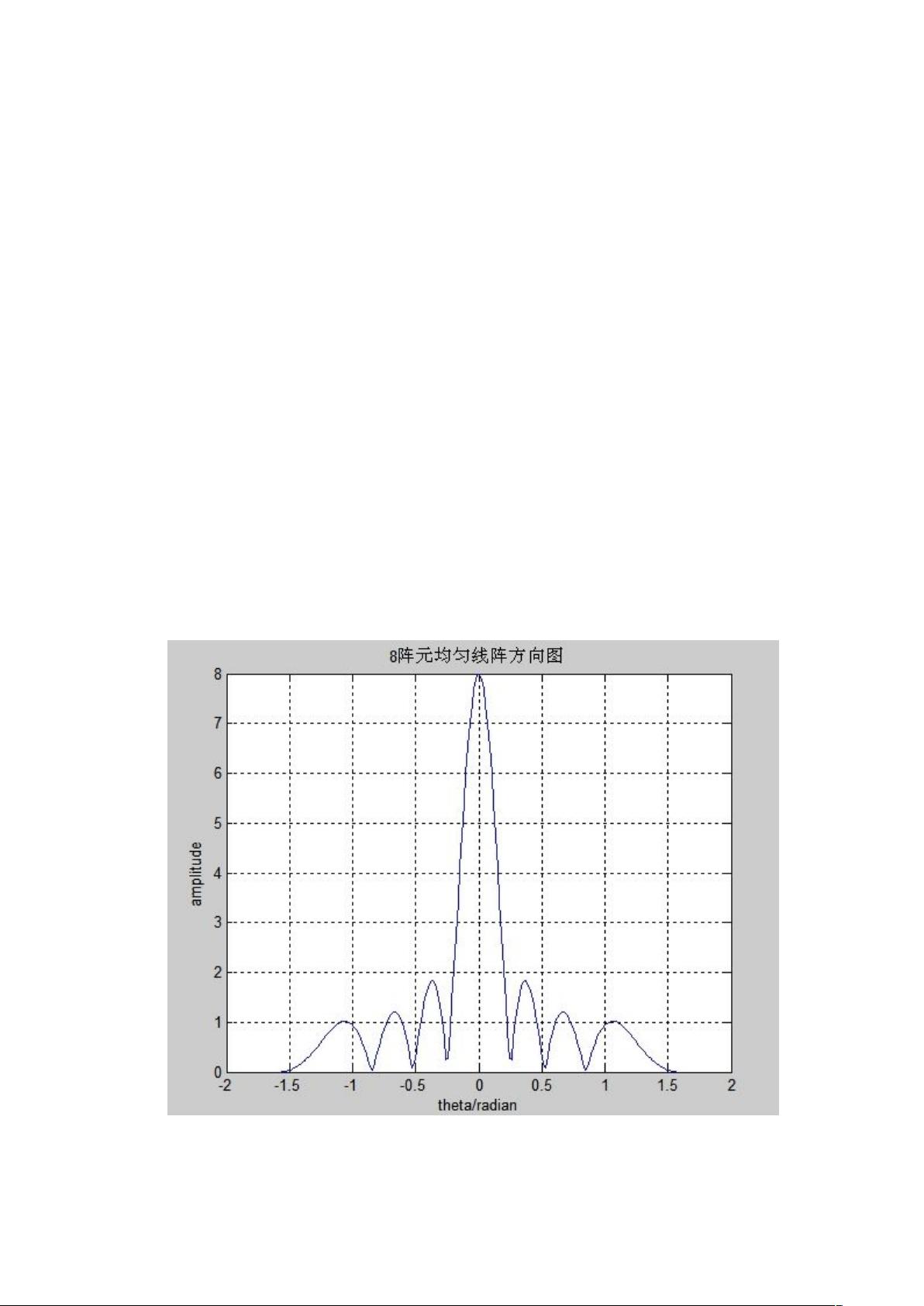

title('8 阵元均匀线阵方向图')

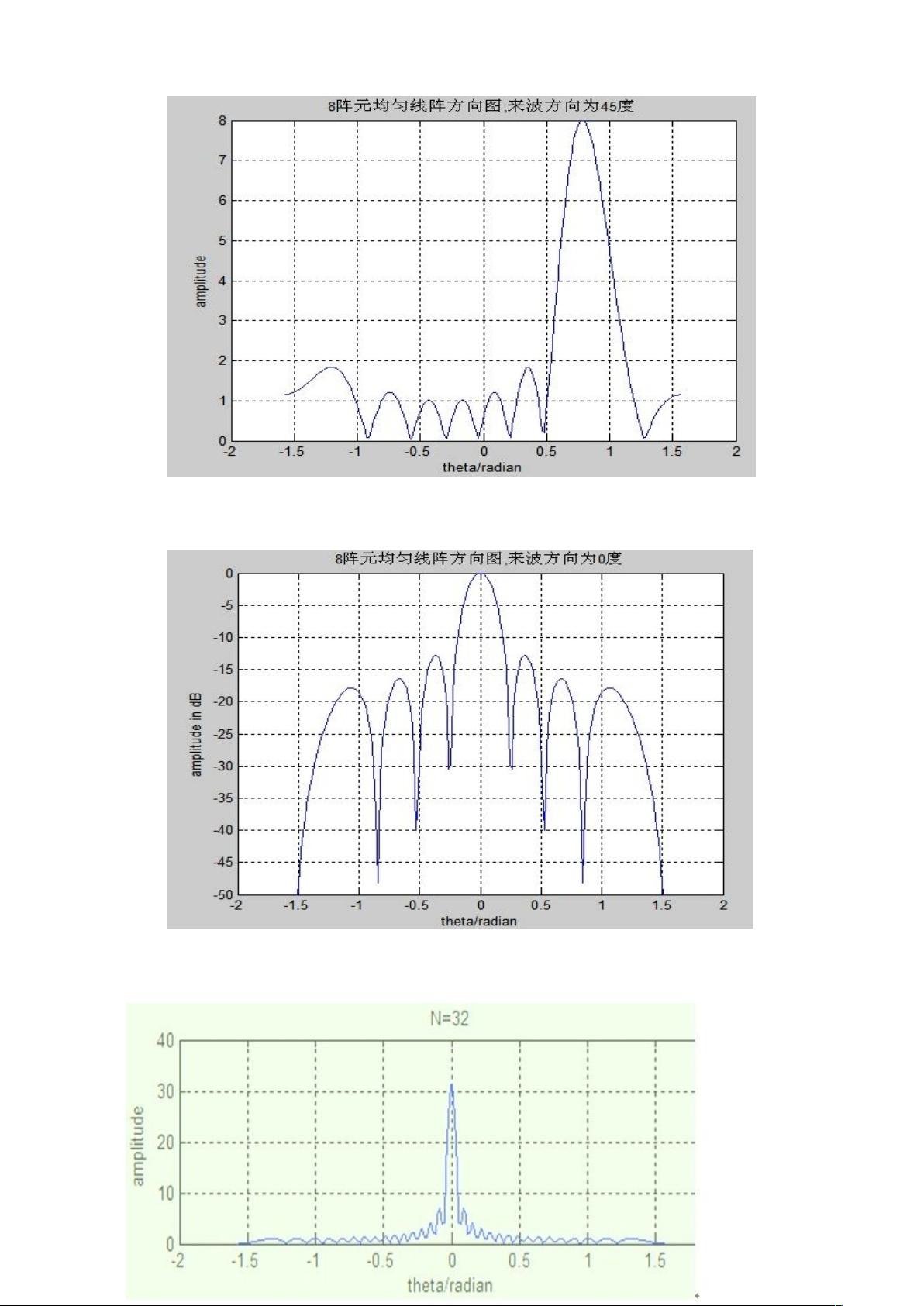

当来波方向为 45 度时，仿真图如下：

8

阵元均匀线阵方向图如下，来波方向为 0 度，20log（dB）

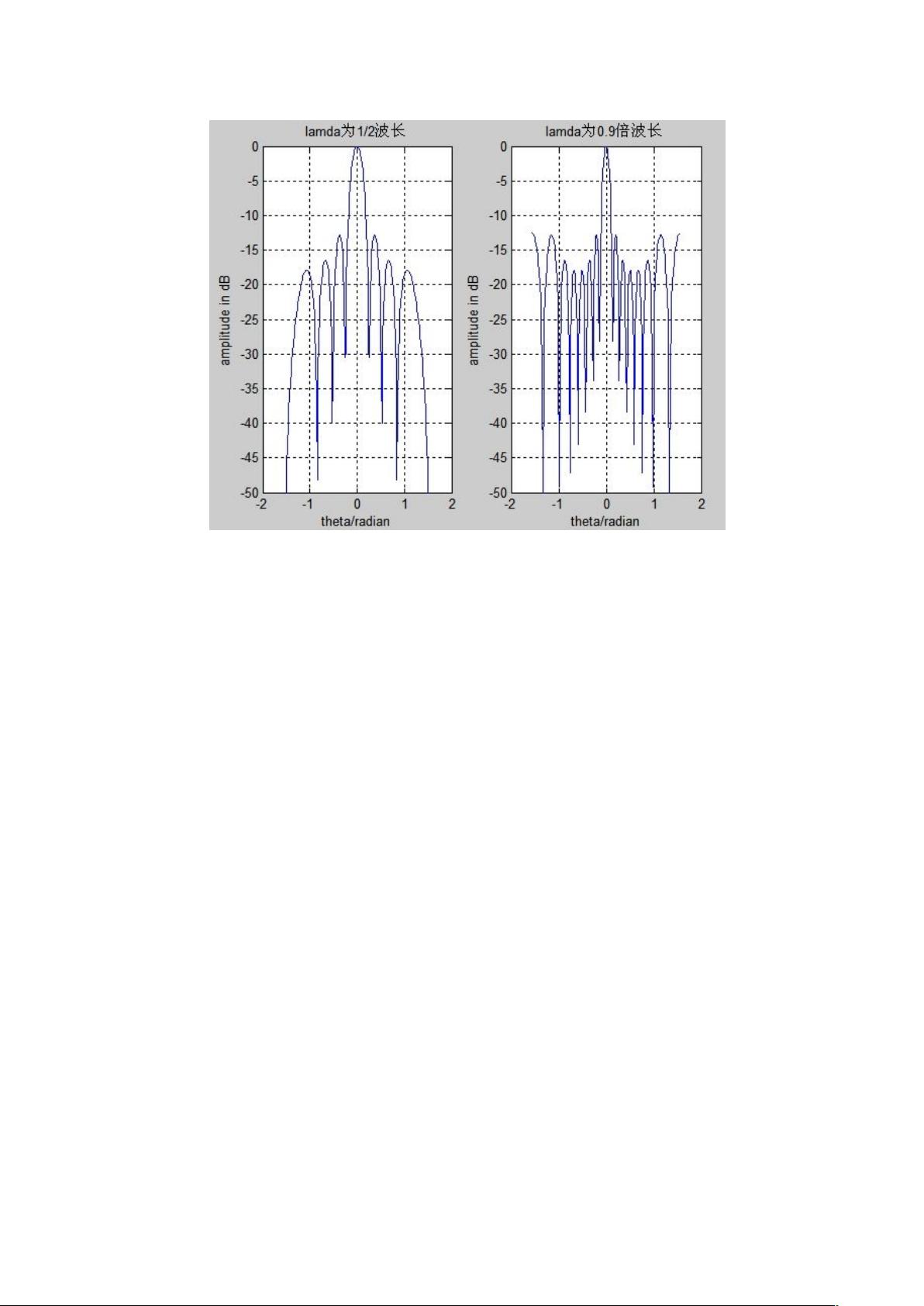

随着阵元数的增加，波束宽度变窄，分辨力提高：仿真图如下：

element_num2=128;

element_num3=1024;

lamda=0.03; %波长为 0.03 米

d=1/2*lamda; %阵元间距与波长的关系

theta=0:0.5:90;

for j=1:length(theta);

fai(j)=theta(j)*pi/180-asin(sin(theta(j)*pi/180)-lamda/(element_num1*d));

psi(j)=theta(j)*pi/180-asin(sin(theta(j)*pi/180)-lamda/(element_num2*d));

beta(j)=theta(j)*pi/180-asin(sin(theta(j)*pi/180)-lamda/(element_num3*d));

end

figure;

plot(theta,fai,'r',theta,psi,'b',theta,beta,'g'),grid on

xlabel('theta');

ylabel('Width in radians')

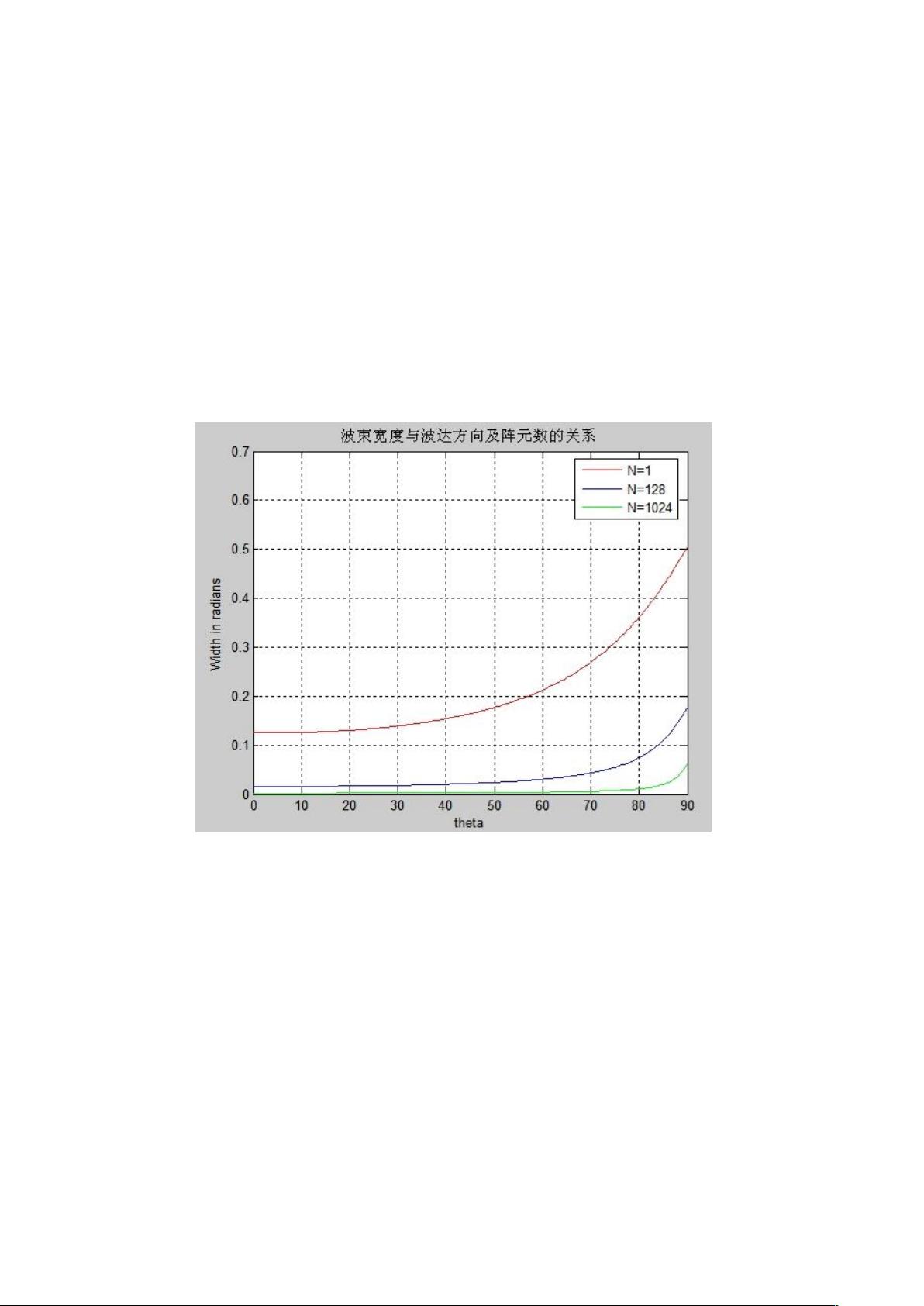

title('波束宽度与波达方向及阵元数的关系')

element_num=32; %阵元数

source_num=1; %信源数

d_lamda=1/2; %阵元间距与波长的关系
