OCX-OC5823.pdf

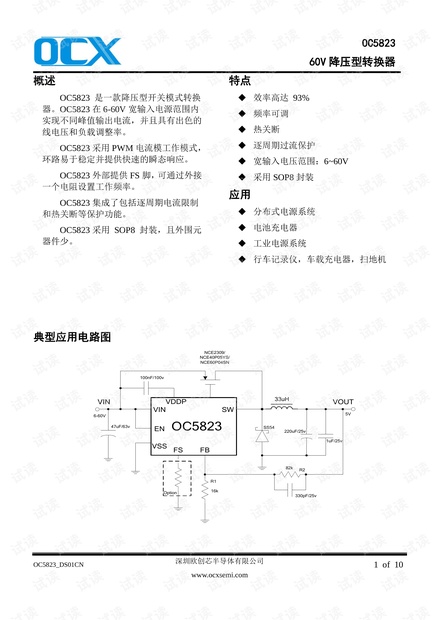

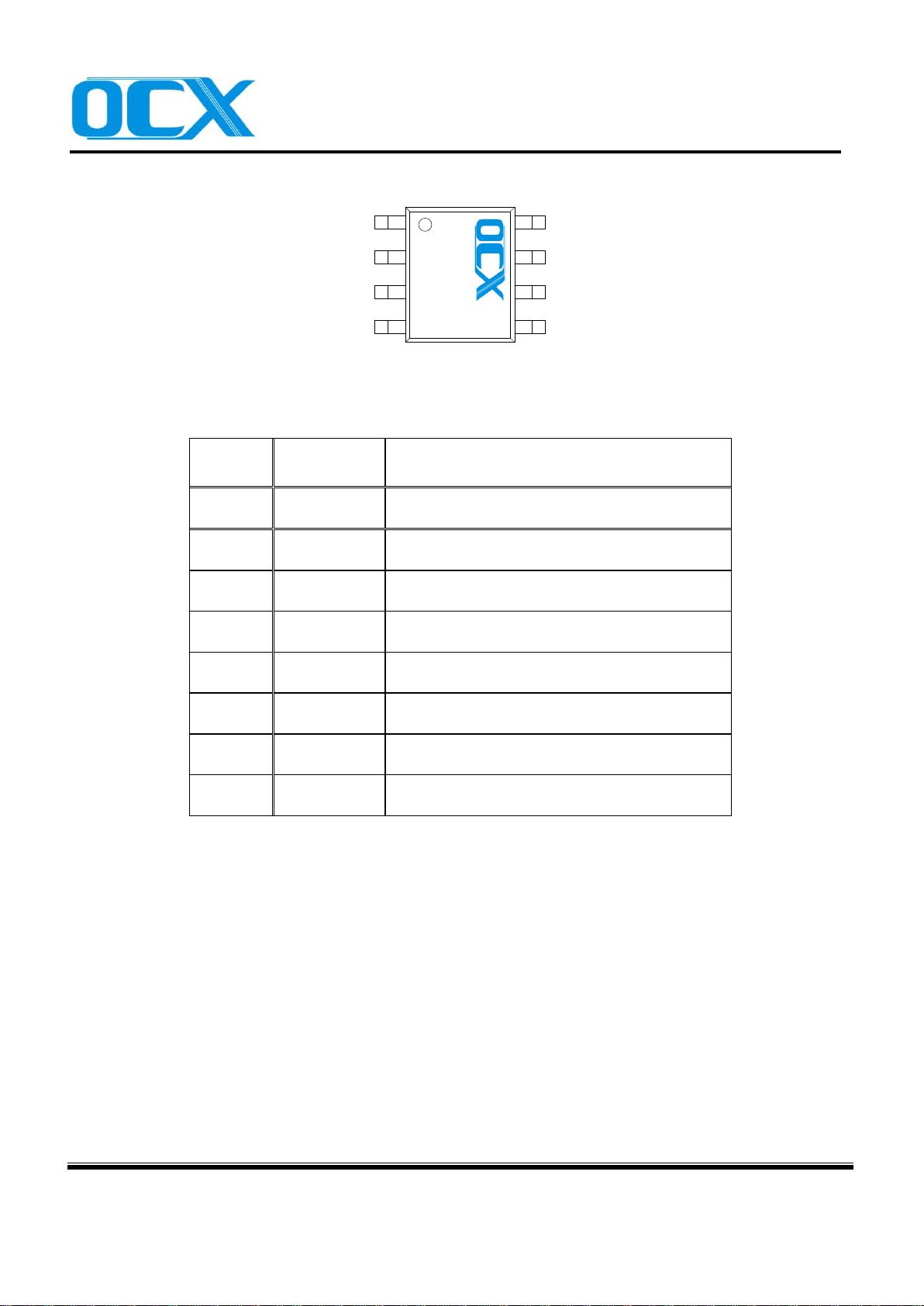

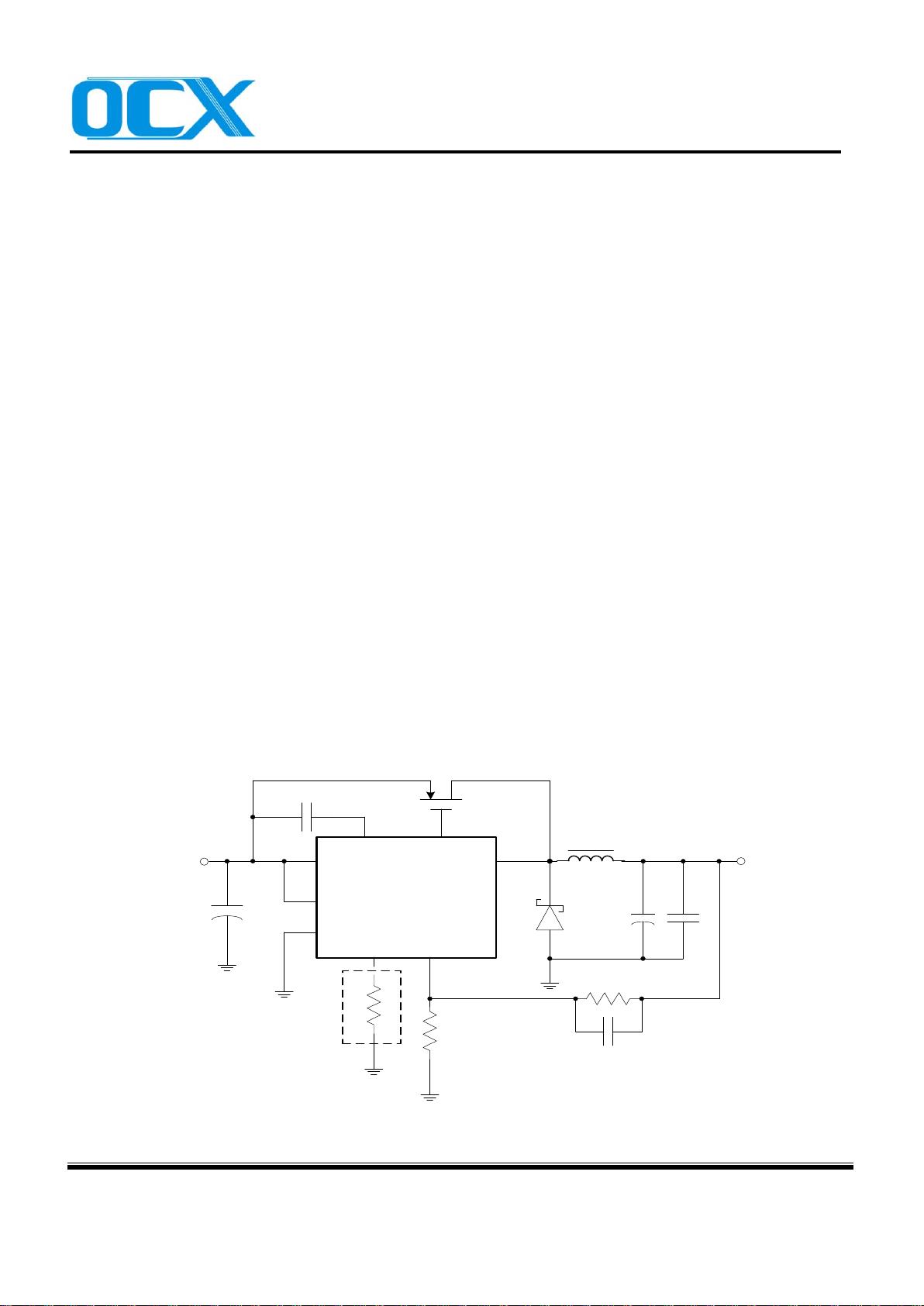

OC5823 降压型转换器 OC5823 是一款降压型开关模式转换器，能够在 6-60V 宽输入电源范围内实现不同峰值输出电流，并具有出色的线电压和负载调整率。该器件采用 PWM 电流模工作模式，环路易于稳定并提供快速的瞬态响应。 OC5823 的特点包括： * 效率高达 93% * 频率可调 * 热关断 * 逐周期过流保护 * 宽输入电压范围：6~60V * 采用 SOP8 封装 OC5823 的应用场景包括： * 分布式电源系统 * 电池充电器 * 工业电源系统 * 行车记录仪、车载充电器、扫地机等 OC5823 的 pinout 如下： * EN：芯片使能脚 * FS：工作频率设置脚 * FB：输出反馈电压脚 * VSS：接地 * SW：开关输出脚 * DRV：外部 MOS 栅极驱动脚 * VIN：芯片电源 * VDDP：内部 LDO 负端 OC5823 的内部电路方框图显示了其主要组件，包括 PWM 控制器、电流检测电路、过流保护电路、热关断电路等。 OC5823 的极限参数包括： * VIN：-0.3~65V * VSW：-0.3~VIN+0.3V * Vmax：-0.3~6V * IEN_SINK：100 μA * TA：-40~85°C * PSOP8/ESOP8 封装最大功耗：0.8W * TSTG：-45~150°C * TSD：260°C * VESD：2000V OC5823 的电特性包括： * 反馈电压：0.8~0.84V * 反馈电流：0.1 μA * 开关管漏电流：1 μA * 电流限制阈值：4.2A * 振荡器频率：140kHz * 最大占空比：95% * 最小打开时间：100ns * 欠压锁定上升电压：5.5V * 欠压锁定迟滞电压：700mV * EN 上升阈值：1.1V * EN 下降阈值：0.8V * EN 迟滞阈值：300mV * EN 输出电流：IEN OC5823 是一款高效、可靠的降压型转换器，适用于各种电源应用场景。
