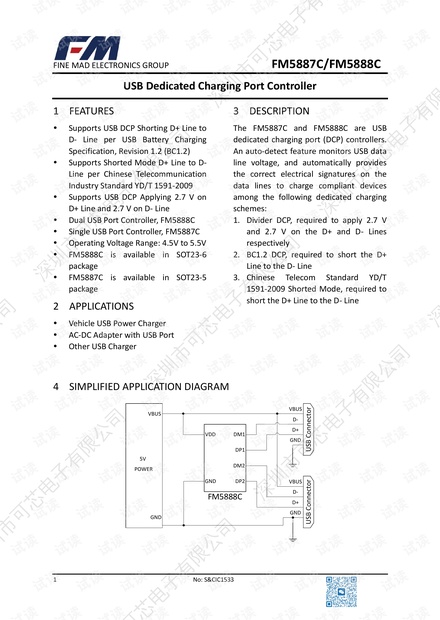

FM5888C SOT23-5 USB专用充电端口控制器 深圳市可芯电子有限公司.pdf

根据提供的文档信息，我们可以深入探讨FM5887C/FM5888C这款USB专用充电端口控制器的关键特性及其应用。 ### FM5887C/FM5888C控制器概述 FM5887C和FM5888C是由深圳市可芯电子有限公司生产的USB专用充电端口控制器。它们主要用于识别并支持不同类型的充电模式，以确保便携式设备能够快速而安全地进行充电。这些控制器具有多种特性，使其成为各种USB充电应用的理想选择。 ### 主要特点 #### 支持多种充电标准 - **USB DCP（Device Charging Port）**：根据USB电池充电规范1.2版(BC1.2)，通过将D+线短接到D-线来支持。 - **中国通信行业标准YD/T 1591-2009**：同样要求将D+线短接到D-线。 - **Divider DCP**：在D+和D-线上分别施加2.7V电压。 #### 双/单USB端口控制 - FM5888C支持双USB端口控制。 - FM5887C则为单USB端口控制。 #### 工作电压范围 - 支持的工作电压范围为4.5V到5.5V。 #### 封装类型 - FM5888C采用SOT23-6封装。 - FM5887C则使用SOT23-5封装。 ### 应用场景 这些控制器适用于多种场合： - **车载USB充电器**：提供高效稳定的充电解决方案。 - **AC-DC适配器带USB端口**：为移动设备提供便捷的充电方式。 - **其他USB充电器**：广泛应用于各种需要USB充电功能的产品中。 ### 功能描述 这些控制器内置了自动检测功能，可以监控USB数据线上的电压，并自动向数据线提供正确的电平信号，以支持以下几种专用充电方案： 1. **Divider DCP**：要求在D+和D-线上分别施加2.7V电压。 2. **BC1.2 DCP**：要求将D+线短接到D-线。 3. **中国电信标准YD/T 1591-2009 Shorted Mode**：同样要求将D+线短接到D-线。 通过这种方式，控制器可以识别不同的充电设备，并根据设备的要求自动调整输出信号，从而实现高效充电。 ### 引脚功能 以FM5888C为例，其引脚功能如下： - **DP1 (I/O)**：连接到USB连接器的D+或D-线，与便携设备配合提供正确的电压用于DCP检测。 - **GND (G)**：接地连接。 - **DP2 (I/O)**：连接到USB连接器的D+或D-线，与便携设备配合提供正确的电压用于DCP检测。 - **DM2 (I/O)**：连接到USB连接器的另一条数据线，用于检测和控制充电过程。 FM5887C和FM5888C作为USB专用充电端口控制器，不仅支持多种充电标准，还具备自动检测功能，能够根据不同的充电设备自动调整输出信号，是车载充电器、AC-DC适配器等产品的理想选择。此外，由于其广泛的适用性和灵活的设计，这些控制器也为制造商提供了更多的创新空间。
