### FP6397高效1MHz 2A同步降压变频器技术解析
#### 一、概述

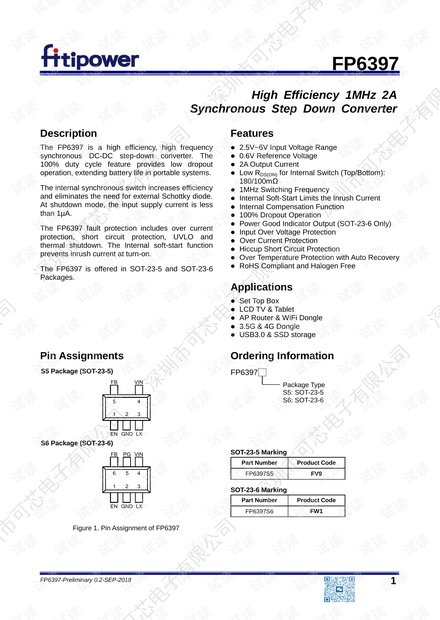

FP6397是一款由深圳市可芯电子有限公司研发与生产的高效率、高频同步直流-直流（DC-DC）降压转换器。这款芯片支持1MHz的开关频率，并能够提供最大2A的输出电流，适用于多种便携式设备和电子系统中。FP6397具有低功耗特性，在关断模式下，输入电流小于1µA，极大地延长了电池的使用寿命。
#### 二、主要特点
1. **宽输入电压范围**：支持2.5V至6V的输入电压，这使得FP6397能够在多种电源条件下工作。
2. **参考电压**：内置0.6V参考电压，提高了系统的稳定性和可靠性。
3. **大输出电流**：最高可达2A的输出电流，满足大多数便携式设备的需求。
4. **低导通电阻**：内部开关的低导通电阻（顶侧180mΩ，底侧100mΩ），减少了导通损耗，提高了整体效率。
5. **1MHz开关频率**：高频操作减少了外部组件的尺寸，降低了整体解决方案的成本。
6. **软启动功能**：内置软启动电路限制了启动时的浪涌电流，保护了系统免受损坏。
7. **内部补偿**：简化了设计过程，无需额外的外部补偿元件。
8. **100%占空比操作**：即使在轻负载条件下也能保持高效运行。
9. **电源良好指示**：SOT-23-6封装版本提供了电源良好的指示信号，便于监测系统的状态。
10. **过电压保护**：防止因输入电压过高而造成的损坏。
11. **过流保护**：当输出电流超过设定值时，自动进入保护状态。
12. **短路保护**：采用打嗝模式进行短路保护，自动恢复，避免了长时间短路对系统的损害。
13. **温度保护**：当芯片温度过高时自动关闭，确保安全运行。
14. **符合RoHS标准**：环保材料，不含卤素。
#### 三、应用场景
FP6397适用于多种便携式电子设备和系统，包括但不限于：
1. **机顶盒**：用于为机顶盒提供稳定的电源供应。
2. **液晶电视和平板电脑**：为这些设备提供高效能的电源管理。
3. **AP路由器和Wi-Fi适配器**：支持无线网络设备的电源需求。
4. **3.5G和4G适配器**：适用于移动通信设备。
5. **USB3.0和SSD存储**：满足高速数据传输设备的电源管理要求。
#### 四、封装类型
FP6397提供两种封装选项：SOT-23-5和SOT-23-6。
- **SOT-23-5**：适用于空间有限的应用场景，如小型手持设备。
- **SOT-23-6**：增加了一个引脚用于电源良好指示输出，适用于需要监控电源状态的系统。
#### 五、典型应用电路
图2展示了FP6397的典型应用电路示意图。以下是一份推荐的物料清单，适用于VIN=5V的情况：
- **输入电容C1**：10μF MLCC（多层陶瓷电容器）
- **电阻R1**：453kΩ
- **电阻R2**：100kΩ
- **电感L1**：2.2μH
- **输出电容C2**：10μF MLCC
此外，针对不同的输出电压（例如3.3V、2.5V和1.8V），还需要适当调整电阻值和电容值。
#### 六、总结
FP6397是一款高效能、多功能的同步降压转换器，适用于多种便携式电子设备和系统。其紧凑的设计、高效率以及广泛的保护功能使其成为电源管理领域的理想选择。通过采用先进的技术和精心设计的架构，FP6397不仅提高了系统的可靠性和稳定性，还大大简化了设计过程，降低了成本。
