基于 STM32F103C8T6 的 hart 总线调试器设计
设计:渠红杰
一、项目概述
HART 总线调试器是基于 HART 现场工业总线协议研制的可以与现场支持
HART 总线协议的变送器终端进行通信的一种便携式仪器。使用本设备可以对
现场终端的测量范围、阻尼时间、显示模式等参数变量进行现场设定和调校,
并能对终端设备进行现场不断电测试和诊断。这在很多时间对现场生产设备的
可靠安全运行很有意义。
二、项目系统框架图
1.硬件系统框架图
硬件系统由电源供电模块,lcd 显示模块,按键模块,主控制器
模块,通信模块几个部分组成。

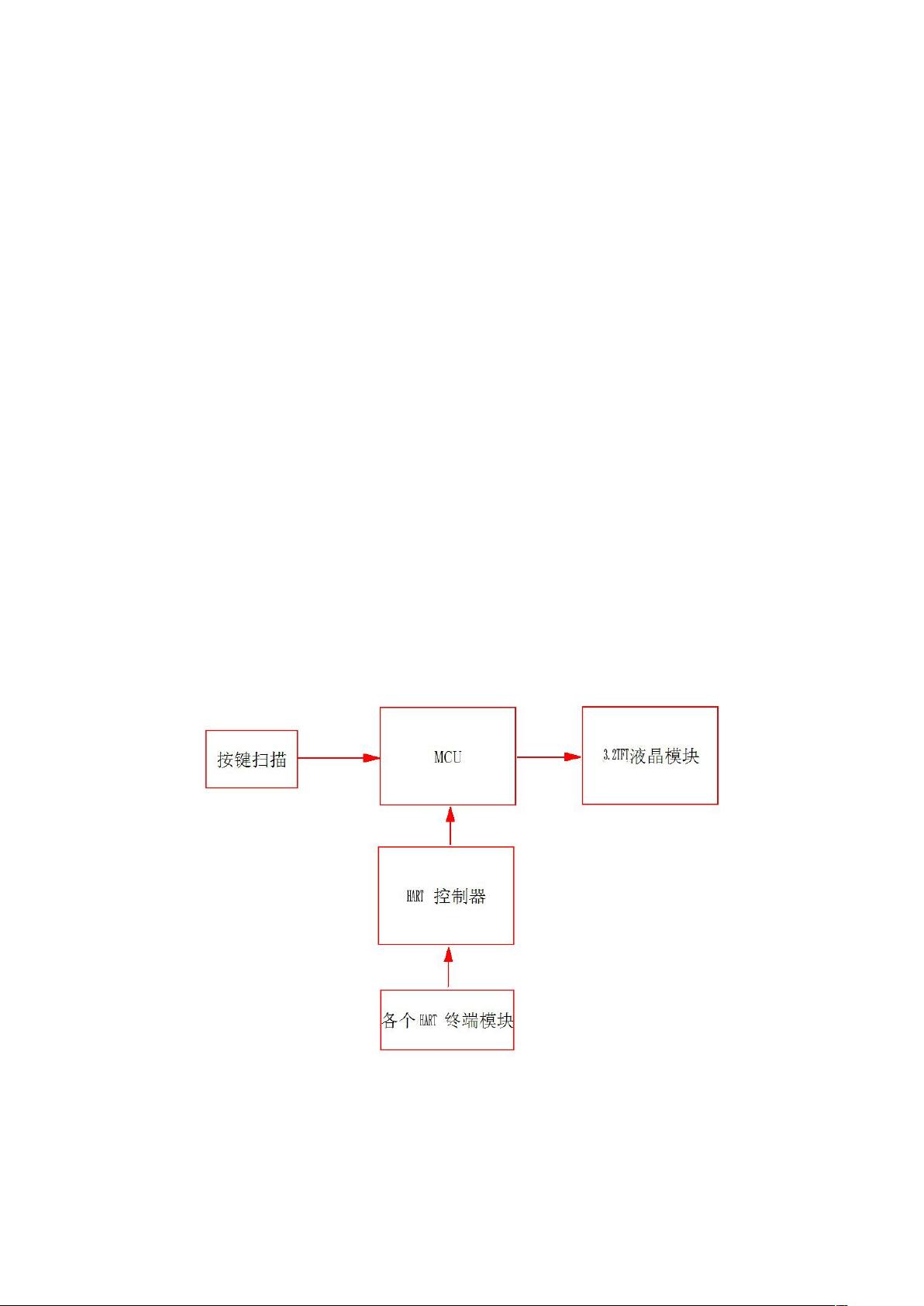

2.软件系统框架图
