PADS 导出 GERBER 文件
2013-9-4
1 / 12
PADS 导出 GERBER 文件
---------------------------------
本文讲述如何设置 PADS，导出 PCB 生产文件 ，生产 GERBER文件。
本方法适用于两层，四层，六层等多层 PCB，对常见的问题做了解答。
对于一个常用的多层板， GERBER文件通常包括 N+8 个文件，其中 N 指多层 PCB 的层数
目，8 个分别指印丝层，阻焊层，助焊层，钻孔参考层， NC 钻孔层。
N 层文件
顶层丝印层： Silkscreen TOP
底层丝印层： Silkscreen BOTTOM
顶层阻焊层： Solder Mask TOP
底层阻焊层： Solder Mask BOTTOM
顶层助焊层： Paste Mask TOP
底层阻焊层： Paste Mask BOTTOM
钻孔参考层： Drill Drawing
NC 钻孔层： NC Drill
下面详细介绍如何导出 N+8 个 CAM 文件：
1. 完成前期的准备工作
打开 PCB 文件， PADS 的设计风格是每次打开文件，都还没有覆铜的（需要通过设置来选
择覆铜保存），因此需要人工的 PCB 覆铜。点击 Tools->Pour Management ，如图 1，所示。
按照覆铜的教程，完成信号层以及电源层的覆铜。完成覆铜后，为了保证万无一失，进行一次
设计检测。点击 Tools->Verify Design ，界面如图 2 所示，分别进行 Clearance 和 Connectivity
检测，消除所有错误之后，进行下一步工作。

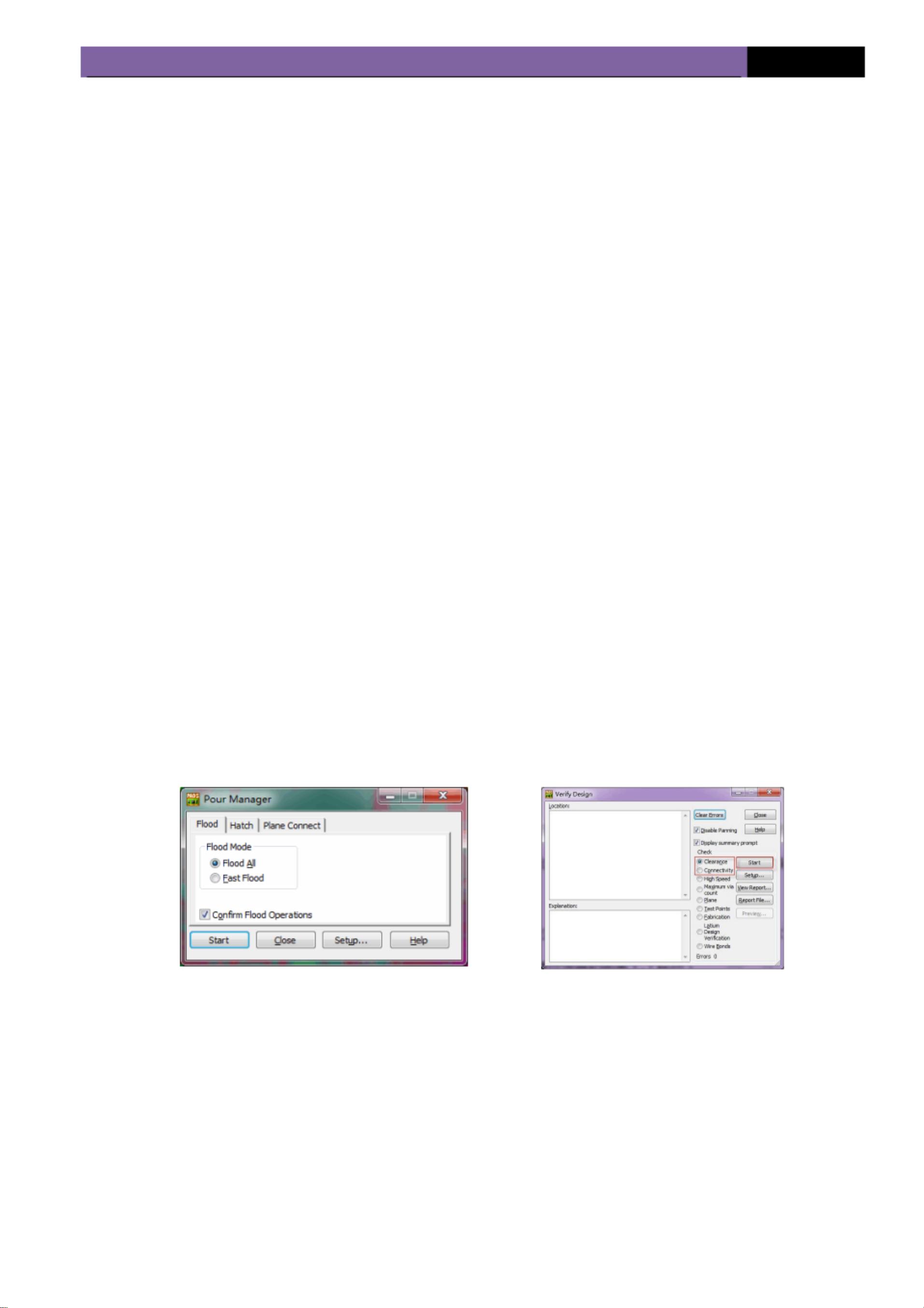

图 1 Pour Management 界面 图 2 Verify Design 界面
2. 设置输出目录

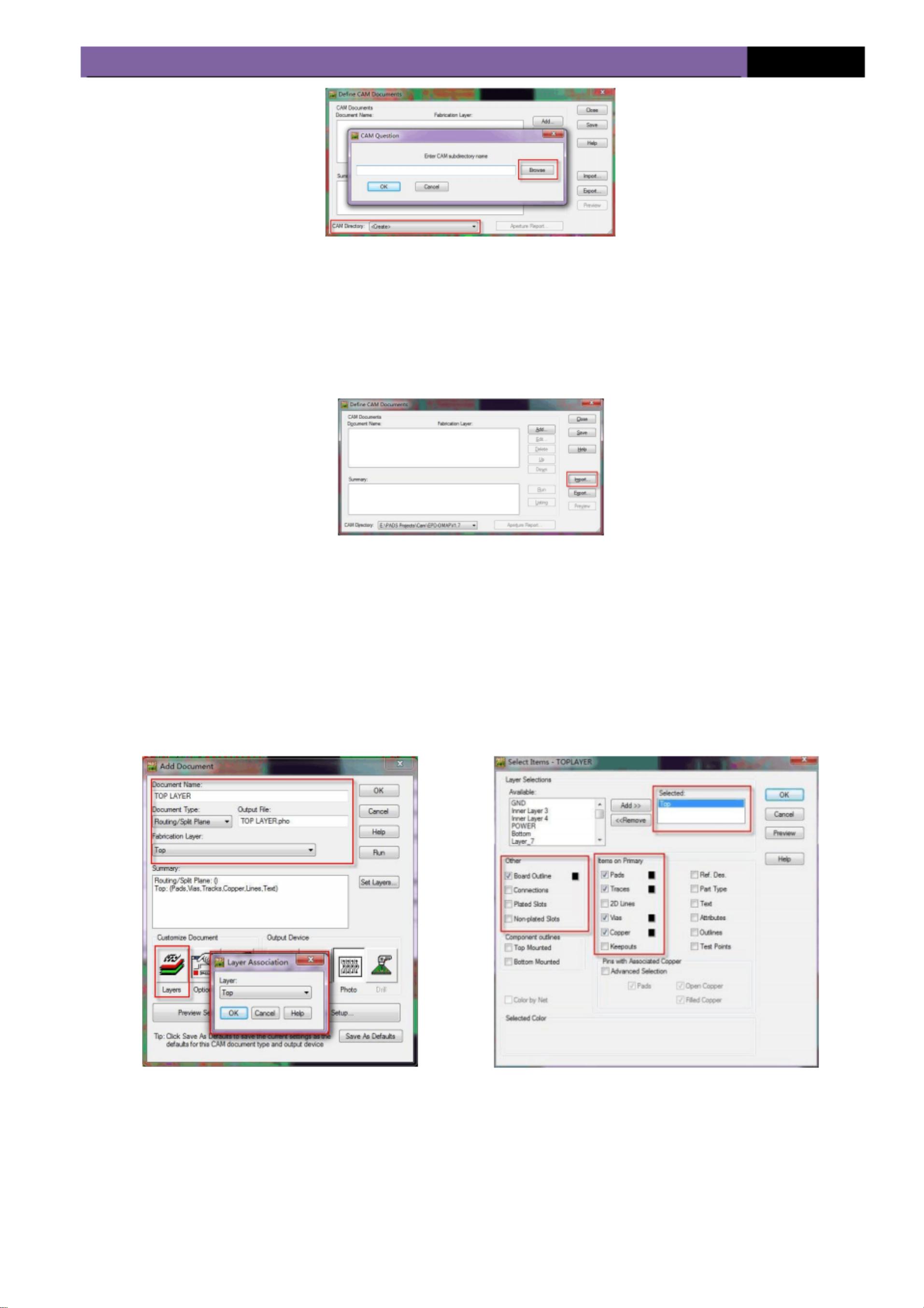

在 PADS9.5 中，GERBER文件默认保存在 PADS 安装目录的 CAM 文件下。点击 File->CAM ，
在弹出对话框 CAM 处用下拉选择 create, 在弹出的窗口内点击 Browse 选择要输出的文件夹，
点击 ok ，输出的 GERBER文件将保存在新设的文件夹中，如图 3 所示：
