一、 任务要求
设计并实现一个掷骰子游戏电路。
基本要求：
1. 电路可供甲乙二人游戏，游戏者甲使用的按键为BTN0，游戏者乙使用的按键为BTN1。
2. 每按一次按键，代表掷一次骰子，可随机得到 1～6 范围内的两个数字。
3. 甲乙按键产生的随机数字分别用数码管 DISP0-DISP1、DISP2-DISP3 显示,并用 DISP7
显示比赛局数，比赛结束用 8×8 点阵显示获胜方，并伴有声音效果。
4. 具体游戏规则如下：
5. 第一局比赛，甲乙依次各按一次按键，按键所得两数之和为 7 或 11 者胜；若无人取
胜，则进行第二局比赛；
6. 第二局比赛，甲乙每人各按一次按键，按键所得二数之和与第一局比赛相同者获胜，
若无人获胜，则进行第三局比赛，重复进行步骤（2），直到出现胜者为止。
7. 游戏局数最多进行六局。在第六局比赛时，若重复进行步骤（2）仍未出现胜者，以
按键所得两数之和最大者为获胜方。
提高要求：
1. 增加多人游戏的功能，数码管可分时记录显示每个游戏者的骰子点数。
2. 点阵显示增加游戏开机动画、结束动画，并伴有乐曲播放。
3. 自拟其它功能。
二、 系统设计

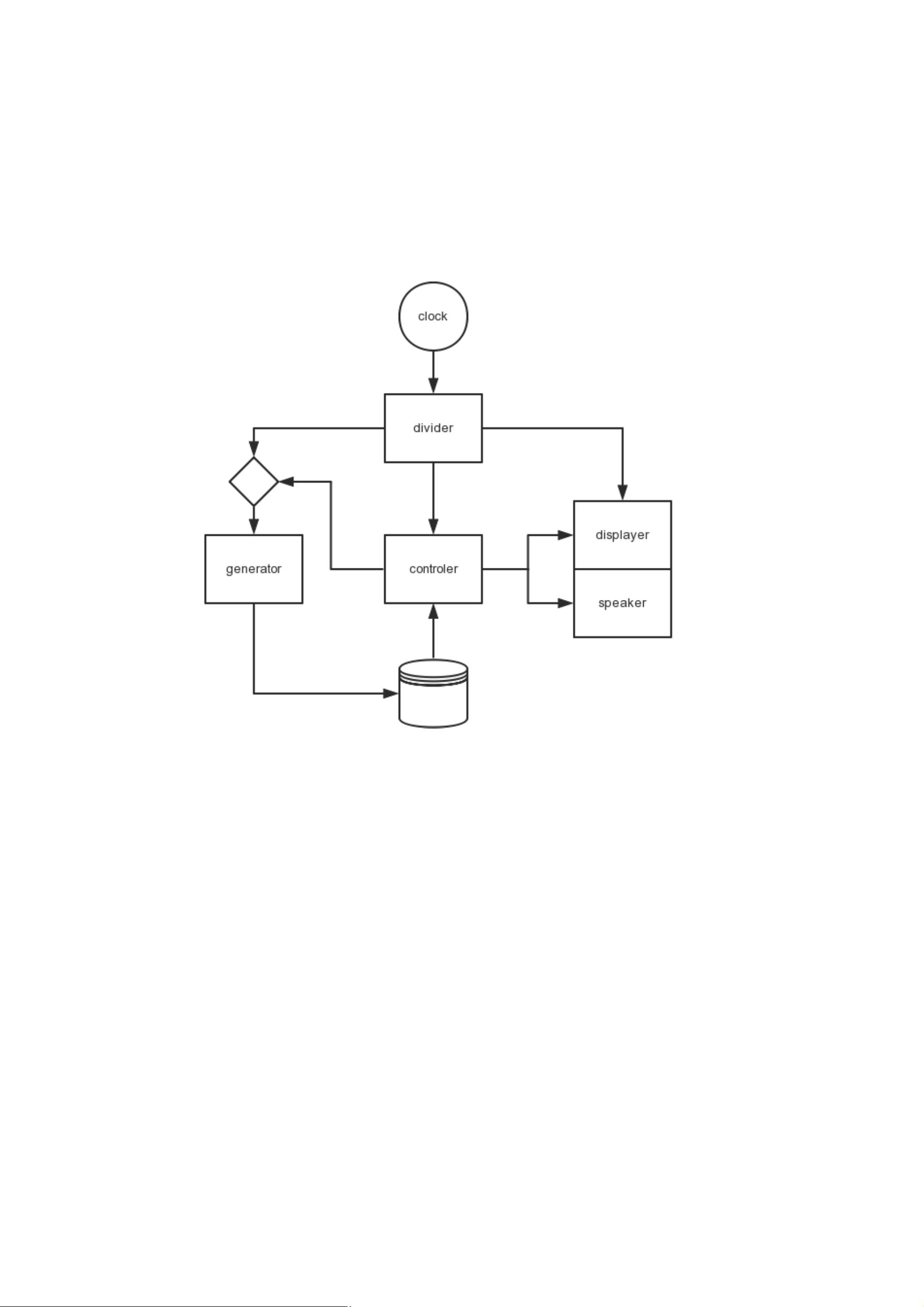

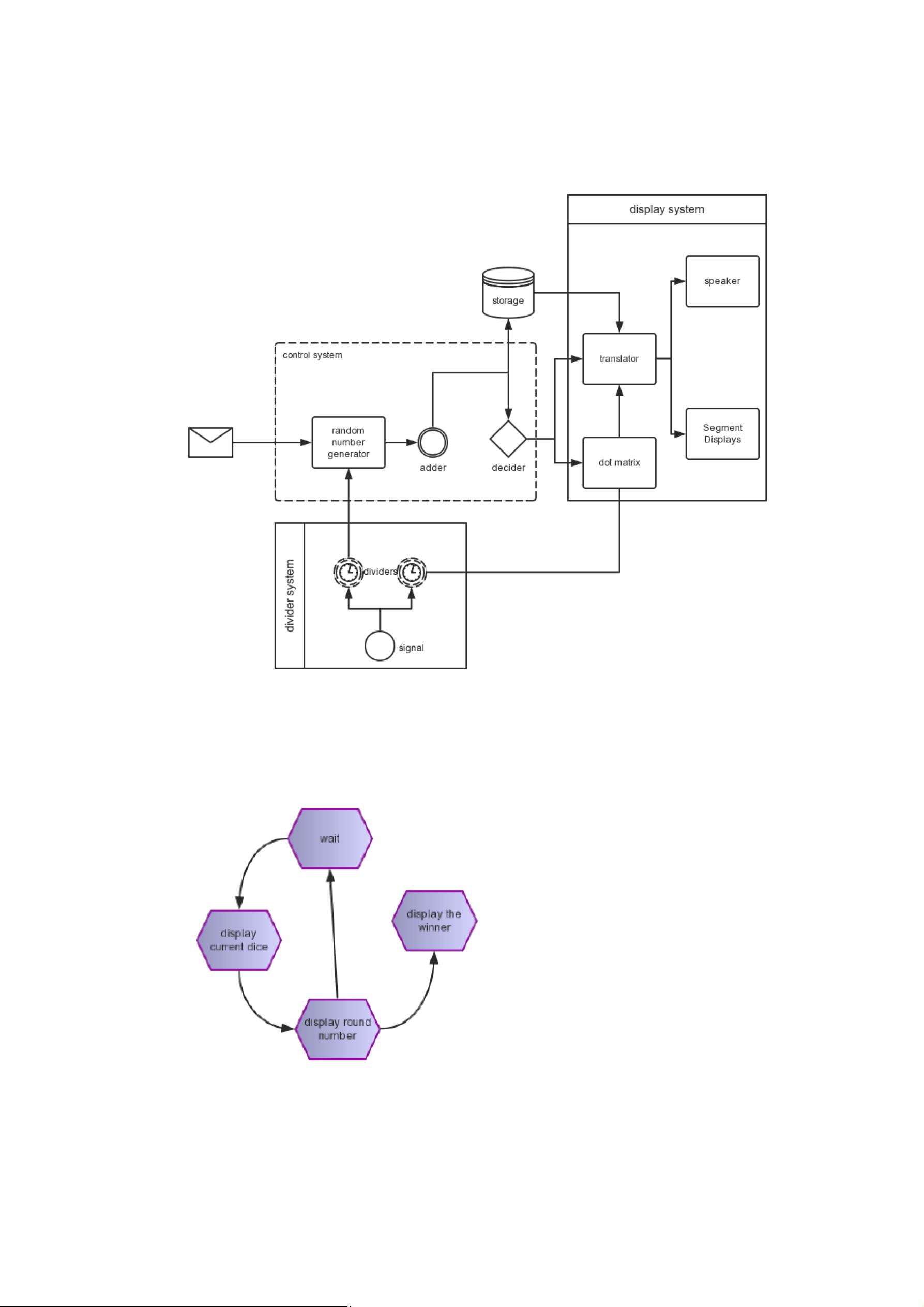

1. 设计思路
首先，鉴于 FPGA 程序语言的特点与 EPM 系列芯片的功能，采用模块化设计，各模块通
过 VHDL 或基本器件实现，然后通过电路原理图连接各模块。设计方面，主要分为分频器、
点阵显示模块、数码管显示模块、随机数生成模块、按键防抖模块、音频模块、逻辑模块。
由于数据量小，各模块内部通过编程语言实现寄存功能，而不单独设立储存器。
