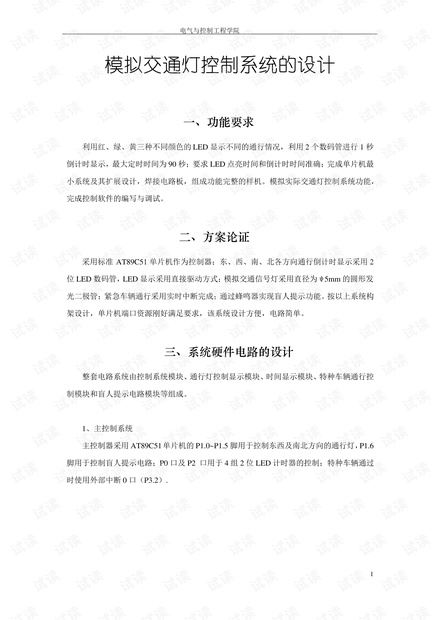

电气与控制工程学院
模拟交通灯控制系统的设计
一、功能要求
利用红、绿、黄三种不同颜色的 LED 显示不同的通行情况，利用 2 个数码管进行 1 秒
倒计时显示，最大定时时间为 90 秒；要求 LED 点亮时间和倒计时时间准确；完成单片机最
小系统及其扩展设计，焊接电路板，组成功能完整的样机。模拟实际交通灯控制系统功能，
完成控制软件的编写与调试。
二、方案论证
采用标准 AT89C51 单片机作为控制器；东、西、南、北各方向通行倒计时显示采用 2
位 LED 数码管，LED 显示采用直接驱动方式；模拟交通信号灯采用直径为ψ5mm 的圆形发
光二极管；紧急车辆通行采用实时中断完成；通过蜂鸣器实现盲人提示功能。按以上系统构
架设计，单片机端口资源刚好满足要求，该系统设计方便，电路简单。
三、系统硬件电路的设计
整套电路系统由控制系统模块、通行灯控制显示模块、时间显示模块、特种车辆通行控
制模块和盲人提示电路模块等组成。
1、主控制系统
主控制器采用 AT89C51 单片机的 P1.0~P1.5 脚用于控制东西及南北方向的通行灯，P1.6
脚用于控制盲人提示电路；P0 口及 P2 口用于 4 组 2 位 LED 计时器的控制；特种车辆通过
时使用外部中断 0 口（P3.2）.
1
