1 内调焦望远系统
内调焦望远系统物镜由两个光组组成，其中一个称为主物镜，一个称为调焦镜。在调焦过程中，
目镜和分划板固定不动，通过移动调焦镜来实现对远近不同距离的物体进行调焦。如图 1-2 所示。
内调焦望远物镜的筒长比其组合焦距短，因此，在相同放大倍率的情况下，内调焦望远镜比外调
焦望远镜筒长短。由于其筒长缩短，可以使仪器外形尺寸缩小，结构紧凑，携带方便，密封性好。因
此，在水准仪、经纬仪、测距仪及全站仪等大地测量仪器中，多采用内调焦望远镜作为观察照准系统。
当然，相对于外调焦系统而言，内调焦系统的结构相对复杂，加工、装调要求较为严格。
2 内调焦系统的调焦量
当观察从无穷远到有限远最短视距处的物体时，调焦镜在调焦过程中的最大移动量称为调焦量。
系统的调焦量可以通过如下两步分析确定。

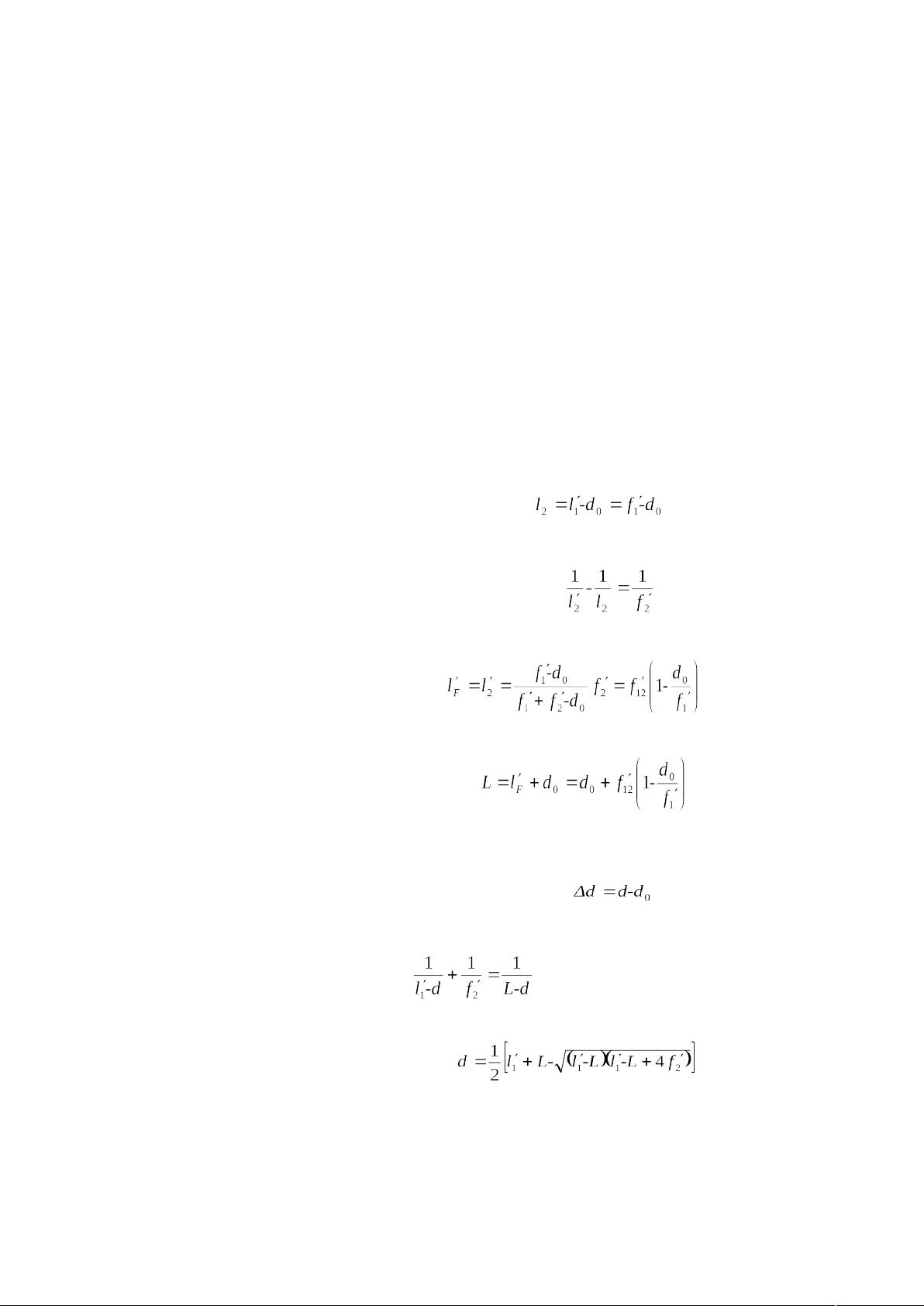

1) 当对无穷远调焦时，因为 l
1
= -，l
1
= f
1
，则：
(1-1)
把物像关系的高斯公式用于调焦镜，即：
(1-2)
得：
(1-3)
于是，物镜的筒长为：
(1-4)
2) 当调焦至有限远距离-l 时，先求出物体经过主物镜 L
1
的像距 l
1
。移动调焦镜 L
2
，使所成像落在分划
板上，这时，分划板到主物镜的距离为 d，则系统的调焦量为：
(1-5)
由于 d = L-l
2
，将其与(1)式一起代入调焦镜物像公式(2)，则有：
从中解出 d，得：
(1-6)
若以 l
1
= -D
s
的像距 l
1
代入，求得 d，即可由(1-5)式求得调焦镜的最大移动范围。
